Ford Fusion: электронное управление двигателем — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 / модуль управления силовым агрегатом (PCM). Снятие и установка

Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Силовой агрегат / Двигатель / Электронное управление двигателем — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 / Модуль управления силовым агрегатом (PCM). Снятие и установка

Специальные инструменты) / Общее оборудование

Диагностическое оборудование Форд

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

    Загрузите информацию о модуле в диагностический инструмент, используя процедуру установки программируемых модулей.
    Используйте общее оборудование: диагностическое оборудование Ford

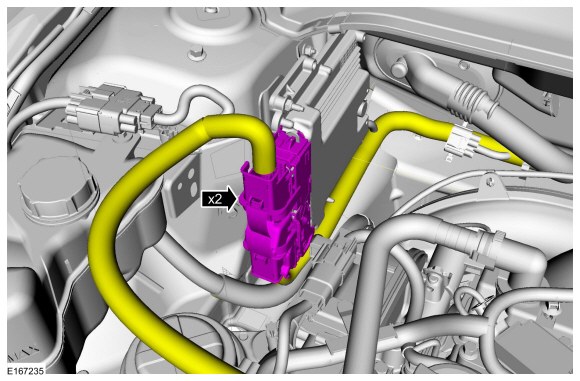

  1. Отсоедините электрические разъемы ПКМ.
Ford Fusion. Powertrain Control Module (PCM). Removal and Installation

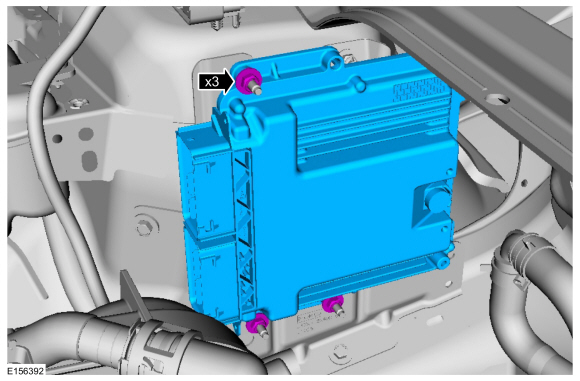

  1. Снимите болты и PCM.
    Крутящий момент: 89 фунтов на дюйм (10 Нм)
Ford Fusion. Powertrain Control Module (PCM). Removal and Installation

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.

  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

    Загрузите информацию о модуле из диагностического инструмента, используя процедуру установки программируемых модулей.
    Используйте общее оборудование: диагностическое оборудование Ford

  1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

    • Выполните процедуру сброса параметров.
    • Автомобили без бесключевого доступа и запуска с кнопки.
      См.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).
    • Автомобили с бесключевым доступом и запуском с кнопки.
      См.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).
  1. С помощью диагностического прибора выполните контроль пропусков зажигания в нейтральном положении. Процедура коррекции профиля, следуя инструкциям на экране.
