Ford Fusion: задняя подвеска/задний амортизатор. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

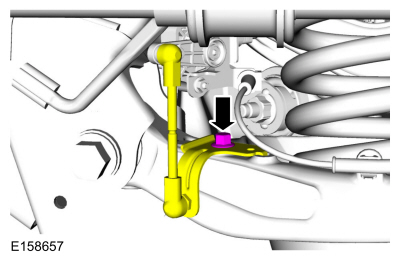

1. УВЕДОМЛЕНИЕ: Датчик высоты задней подвески должен быть отсоединен от нижнего рычага перед обслуживанием подвески компонентов или повреждение датчика высоты подвески и/или автомобиля может возникнуть система динамической подвески. Датчик должен быть откалиброван после сборки.

   Снимите болт кронштейна заднего датчика высоты и отложите кронштейн заднего датчика высоты в сторону.

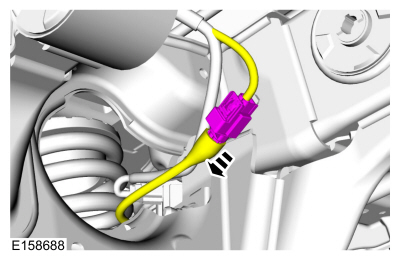

1. Отсоедините электрический разъем заднего датчика высоты.

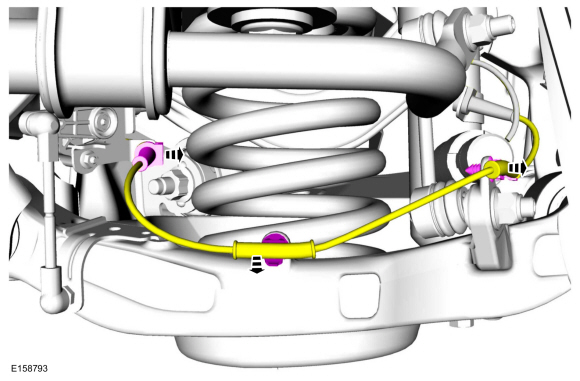

1. Отсоедините 3 фиксатора жгута проводов заднего амортизатора.

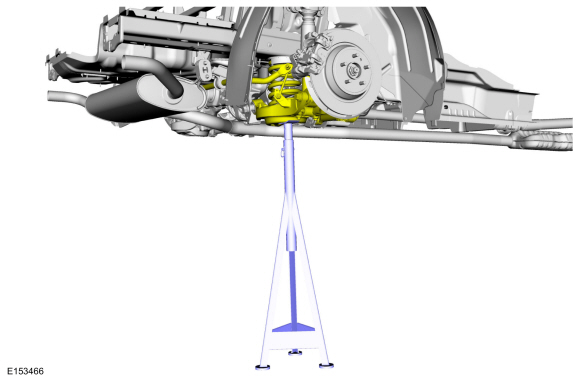

1. Поддержите заднюю подвеску на высоте дорожного просвета.
   Используйте общее оборудование: подставки для транспортных средств/осей.

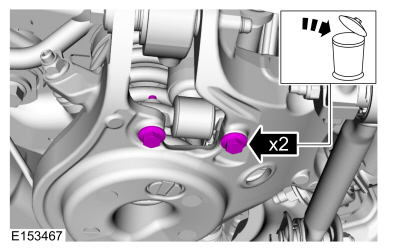

1. Снимите и выбросьте нижние болты заднего амортизатора.
   Крутящий момент: 35 фунт-футов (48 Нм)

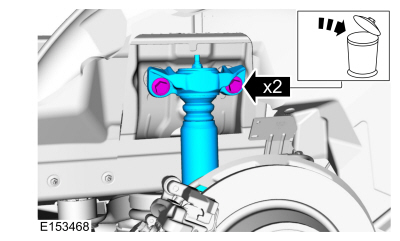

1. Снимите и выбросьте верхние болты заднего амортизатора.
   Крутящий момент: 76 фунт-футов (103 Нм)

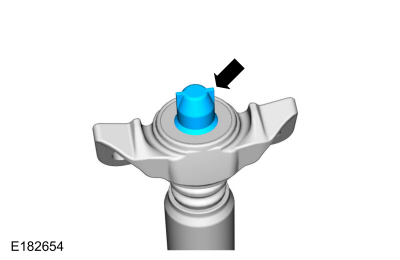

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите колпачок с гайки штока заднего амортизатора.

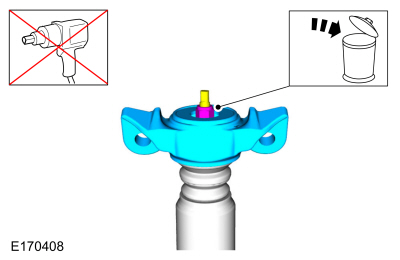

1. УВЕДОМЛЕНИЕ: Не используйте электроинструменты для снятия гайки.

   ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Используйте функцию шестигранного удержания, чтобы предотвратить удар шток амортизатора от проворачивания при снятии или установке амортизатора гайка штока амортизатора.

   Снимите и выбросьте гайку штока заднего амортизатора.
   Крутящий момент: 22 фунт-фута (30 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Откалибруйте подвесную систему. Подключить сканер и выполните процедуру калибровки дорожного просвета. Следите за сканером направления.
