Ford Fusion: задняя подвеска / поворотный кулак — полный привод. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. Снимите подшипник колеса и ступицу колеса.
   См.: Подшипник колеса и ступица колеса — полный привод (204-02 Задняя подвеска, снятие и установка).

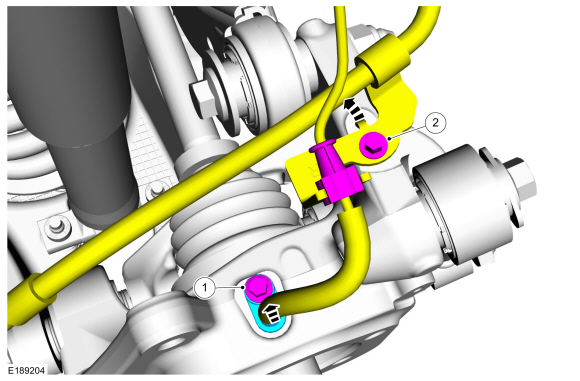

1. 1. Выверните болт датчика скорости вращения колеса и отложите датчик скорости вращения колеса в сторону.

   2. Снимите болт кронштейна тормозного шланга и отложите кронштейн тормозного шланга в сторону.

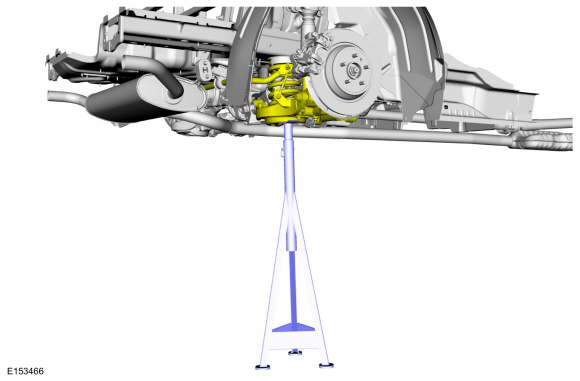

1. Поддержите заднюю подвеску на высоте дорожного просвета.
   Используйте общее оборудование: подставки для транспортных средств/осей.

1. Снимите вертикальную тягу нижнего рычага.
   См.: Вертикальная тяга нижнего рычага (204-02 Задняя подвеска, снятие и установка).


1. Поддержите полуось.

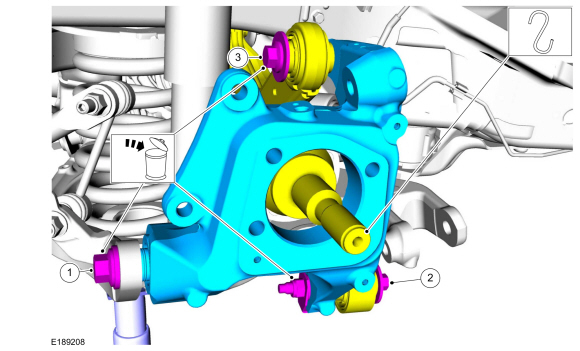

   1. Снимите и выбросьте болт крепления нижнего рычага к поворотному кулаку.

   2. Снимите и выбросьте болт и контргайку, соединяющую тягу схождения и поворотного кулака.

   3. Снимите и выбросьте болт крепления верхнего рычага к поворотному кулаку и снимите поворотный кулак.


Монтаж

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колес и шин, в противном случае возможна неправильная нагрузка на зажим и повреждение втулки. происходить.

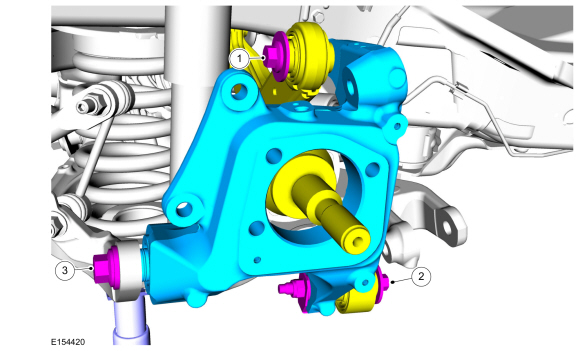

   1. Расположите поворотный кулак и установите новый болт крепления верхнего рычага к поворотному кулаку.
      Крутящий момент: 136 фунт-футов (185 Нм)
   2. Установите новый болт крепления схождения к поворотному кулаку и контргайку.
      Крутящий момент: 76 фунт-футов (103 Нм)
   3. Установите новый болт крепления нижнего рычага к поворотному кулаку.
      Крутящий момент:
      Алюминиевый нижний рычаг:: 203 фунт-фута (275 Нм)
      Чугунный нижний рычаг:: 166 фунт-футов (225 Нм)

1. Установите вертикальное звено нижнего рычага.
   См.: Вертикальная тяга нижнего рычага (204-02 Задняя подвеска, снятие и установка).


1. 1. Расположите кронштейн тормозного шланга и установите болт кронштейна тормозного шланга.
      Крутящий момент: 124 фунта на дюйм (14 Нм)
   2. Расположите датчик скорости колеса и установите болт датчика скорости колеса.
      Крутящий момент: 80 фунтов на дюйм (9 Нм)

1. Установите подшипник колеса и ступицу колеса.
   См.: Подшипник колеса и ступица колеса — полный привод (204-02 Задняя подвеска, снятие и установка).


1. Проверьте и при необходимости отрегулируйте схождение задних колес.
   См.: Регулировка схождения задних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
