Электрическая система кузова
Компоненты аудиоустройства и расположение компонентов
Место в руководстве: Электрическая система кузова
~3мин чтения
Компоненты

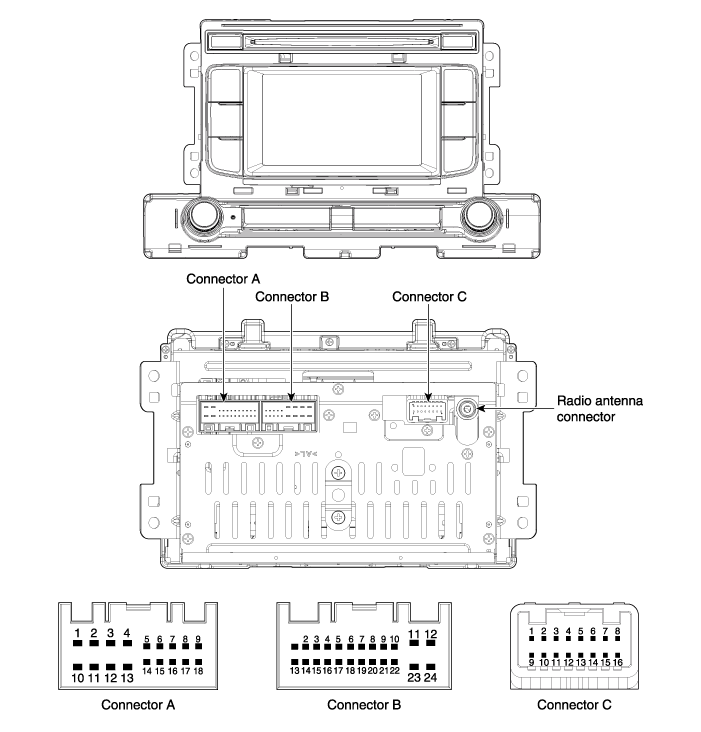

[Тип TFT]
| Нет | Соединитель А | Соединитель Б | Соединитель С |
| 1 | Задний левый динамик (+) | Может (высокий) | - |
| 2 | Передний левый динамик (+) | - | - |
| 3 | Передний правый динамик (+) | - | Земля камеры |
| 4 | Задний правый динамик (+) | Пульт дистанционного управления на руль | Видео вход камеры |
| 5 | - | - | - |
| 6 | - | USB Д (+) | - |
| 7 | - | USB-ВДД | - |
| 8 | Освещение (+) | AUX Правый вход | - |
| 9 | фиксатор | ВСПОМОГАТЕЛЬНАЯ ЗАЗЕМЛЕНИЕ | - |
| 10 | Задний левый динамик (-) | Микрофон (+) (Bluetooth) | Мощность камеры (+) |
| 11 | Передний левый динамик (-) | АКК | Земля камеры (-) |
| 12 | Передний правый динамик (-) | В+ | - |
| 13 | Задний правый динамик (-) | Может (низкий) | - |
| 14 | - | - | - |
| 15 | - | - | - |
| 16 | - | Скорость автомобиля | - |
| 17 | Освещение (-) | Пульт на руле GND | |
| 18 | Выносная антенна | USB D (-) | |
| 19 | USB-ЗЕМЛЯ | ||
| 20 | ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ | ||
| 21 | AUX Левый вход | ||
| 22 | Микрофон (-) (Bluetooth) | ||
| 23 | - | ||
| 24 | ЗАЗЕМЛЕНИЕ |

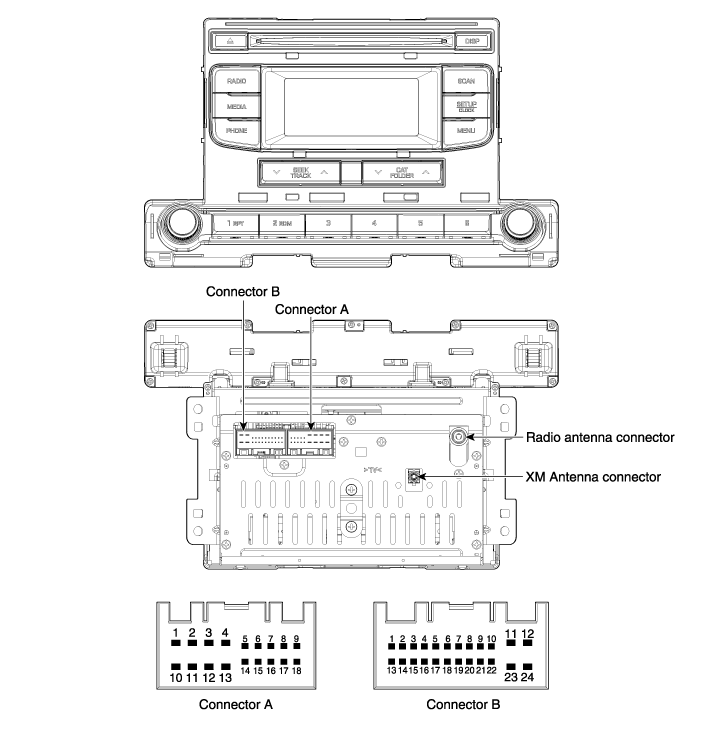

[Тип МОНО]
| Нет | Соединитель А | Соединитель Б |
| 1 | Задний левый динамик (+) | CAN Высокий |
| 2 | Передний левый динамик (+) | - |
| 3 | Передний правый динамик (+) | - |
| 4 | Задний правый динамик (+) | Пульт дистанционного управления на руль |
| 5 | - | - |
| 6 | - | USB Д (+) |
| 7 | - | USB-ВДД |
| 8 | Освещение (+) | AUX Правый вход |
| 9 | - | ВСПОМОГАТЕЛЬНАЯ ЗАЗЕМЛЕНИЕ |
| 10 | Задний левый динамик (-) | Микрофон (+) (Bluetooth) |
| 11 | Передний левый динамик (-) | АКК |
| 12 | Передний правый динамик (-) | В+ |
| 13 | Задний правый динамик (-) | CAN Низкий |
| 14 | - | - |
| 15 | - | - |
| 16 | - | Скорость автомобиля |
| 17 | Освещение (-) | Пульт на руле GND |
| 18 | Выносная антенна | USB D (-) |
| 19 | USB-ЗЕМЛЯ | |
| 20 | ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ | |
| 21 | AUX Левый вход | |
| 22 | Микрофон (-) (Bluetooth) | |
| 23 | - | |
| 24 | ЗАЗЕМЛЕНИЕ |
[Показать аудио]
| Нет | Соединитель А | Соединитель Б | Соединитель С |
| 1 | Задний левый динамик (+) | - | Тело может (+) |
| 2 | Задний левый динамик (-) | Микрофон (+) B/T | Шасси может(+) |
| 3 | - | - | - |
| 4 | - | - | - |
| 5 | - | Пульт антенны | - |
| 6 | Мощность камеры | Освещение (+) | - |
| 7 | Видео камеры (Y) | ММ может (+) | - |
| 8 | - | - | Тело может (-) |
| 9 | - | - | Шасси может (-) |
| 10 | ДОПОЛНИТЕЛЬНЫЙ Р | Батарея (+) | - |
| 11 | AUX Обнаружение | Батарея (+) | - |
| 12 | Пульт дистанционного управления на руль | ЗАЗЕМЛЕНИЕ | - |
| 13 | Передний левый динамик (+) | ЗАЗЕМЛЕНИЕ | - |
| 14 | Передний левый динамик (-) | Земля микрофона | - |
| 15 | Передний правый динамик (-) | Микрофон (-) Ч/Т | - |
| 16 | Передний правый динамик (+) | - | Ввод ключа МТС |
| 17 | - | - | - |
| 18 | - | - | - |
| 19 | - | Освещение (-) | - |
| 20 | Земля камеры | ММ может (-) | - |
| 21 | Видео камеры GND Видео камеры (Y) GND |
- | |
| 22 | - | АКК | |
| 23 | - | - | |
| 24 | ВСПОМОГАТЕЛЬНЫЙ Л | - | |
| 25 | ВСПОМОГАТЕЛЬНАЯ ЗАЗЕМЛЕНИЕ | - | |
| 26 | Пульт на руле GND | - | |
| 27 | Задний правый (-) | - | |
| 28 | Задний правый (+) | - | |
| 29 | - | - | |
| 30 | - | - | |
| 31 | - | - | |
| 32 | - | - | |
| 33 | - | IGN 1 | |
| 34 | - | - | |
| 35 | - | - | |
| 36 | - | ||
| 37 | - | ||
| 38 | Скорость |
