Hyundai Elantra: сцепление и тормоз / Компоненты и расположение компонентов
| Расположение компонентов |
|

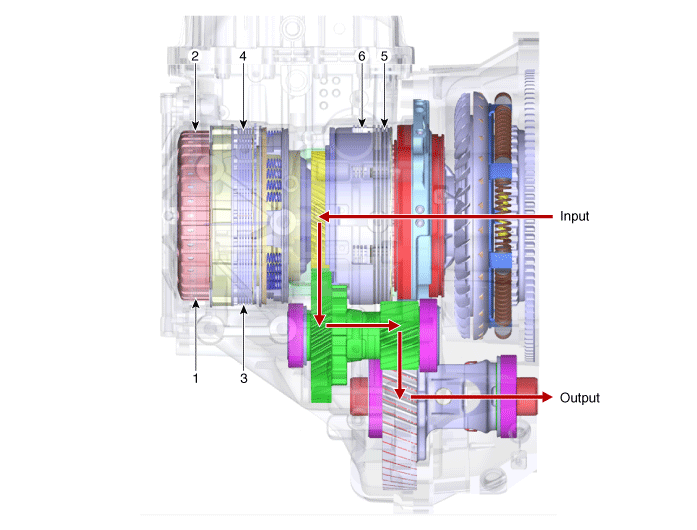

1. Муфта повышающей передачи (OD/C)
2. Обгонная муфта (OWC) 3. Низкий и задний тормоз (LR/B) 4. Понижающий тормоз (UD/B) |
5. 26 тормоз (26/Б)
6. Сцепление 35R (35R/C) 7. Демпфирующая муфта (D/C) |
Описание и работа
Описание
6-ступенчатая автоматическая коробка передач состоит из повышающей передачи.
сцепление (OD/C), одностороннее сцепление (OWC), нижний и задний тормоз (LR/B),
тормоз понижающей передачи (UD/B), тормоз 26 (26/B) и ...
Диаграмма потока
Схема потока энергии
P,NUD/BLR/B26/B35R/COD/COWC?
? Направление вращения
Активация нижнего и заднего тормоза (LR/B) > Overdrive (O/D) Блокировка ступицы > Средняя и задняя блокировка P/C
?Вращение входного вала...
