Hyundai Elantra: Звуковой сигнал / Компоненты и расположение компонентов

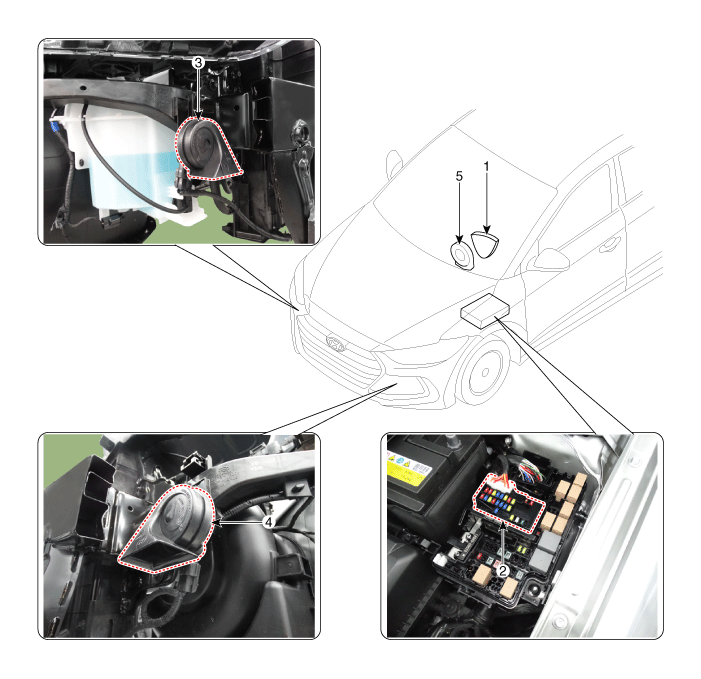

| Расположение компонента |
|
1. Переключатель звукового сигнала
2. Реле звукового сигнала (встроено в блок печатной платы) 3. Рог (низкий тон) |
4. Рог (высокий тон)
5. Часовая пружина |
Рог
...
Процедуры ремонта
Удаление
1.
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
2.
Снимите гудок высокого тона и гудок низкого тона после отсоединения разъема рупора (A) и ослабления болта.
