Описание и работа

Описание

Система иммобилайзера отключит автомобиль, если используется правильный ключ зажигания, в дополнение к имеющемуся в настоящее время противоугонных систем, таких как автомобильная сигнализация, система иммобилайзера направлена ​​на резко снизить количество угонов автомобилей.

1. 1
   Транспондер (TP) – Связь с ЭБУ IMMO



   Протокол чтения TP

   1. IMMO_ECU после включения IGN (или отмены сброса ЦП) отправляет запрос на TP и подтверждает серийный номер и подпись.
   2. Когда ответ входного транспондера неверен, ввод повторяется.
   3. Когда ответ входного транспондера правильный, данные, которые рассчитать операцию шифрования в программе EEPROM по сравнению с получил данные от ТП. Когда коды совпадают, ввод завершен. Если коды не совпадают, ввод продолжается до тех пор, пока коды не совпадут.
   4. Если код IMMO_ECU EEPROM не программируется, когда введен правильный транспондер (CRC Check OK), ввод завершен.
   5. После включения IGN1 (отмена сброса процессора) IMMO_ECU считывает максимум 5 раз код транспондера.
   6. В состоянии IGN1 ON&EMS_state=Lock при получении ANKNOWLEDGE происходит повторная аутентификация TP.



2. 2

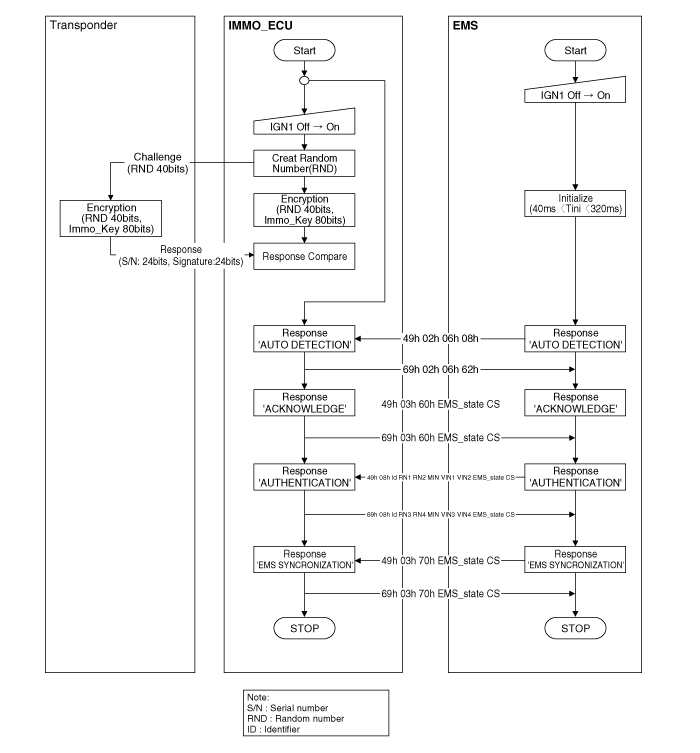

   Транспондер / IMMO ECU / аутентификация EMS



Компоненты Операции

PCM (модуль управления силовой передачей)

1. PCM (ECM) (A) выполняет проверку ключа зажигания. с помощью специального алгоритма шифрования, который запрограммирован в транспондер, а также PCM (ECM) одновременно. Только если результаты равны, двигатель можно запускать. Данные всех транспондеров, действительные для автомобиля, хранятся в PCM (ECM). Значение ERN (зашифрованное случайное число) между EMS и проверяется зашифрованное устройство Smartra и проверяется действительность закодированного ключа решает EMS.



Блок иммобилайзера с шифрованием (A) ИММОБИЛАЙЗЕР осуществляет связь со встроенным транспондер в ключе зажигания. Эта беспроводная связь работает на радиочастоте (Радиочастота 125 кГц). ИММОБИЛАЙЗЕР устанавливается сзади защитная накладка рядом с центральной перекладиной. Радиочастотный сигнал от транспондера, принятый антенной катушка, преобразуется в сообщения для последовательной связи Устройство ИММОБИЛАЙЗЕР. И полученные сообщения от PCM (ECM) преобразуется в радиочастотный сигнал, который передается на транспондер по антенна. ИММОБИЛАЙЗЕР не выполняет проверку действительности транспондер или расчет алгоритма шифрования. Это устройство только продвинутый интерфейс, который преобразует поток радиочастотных данных транспондер в последовательную связь с PCM (ECM) и наоборот.

Транспондер (встроенные ключи) Транспондер имеет усовершенствованный алгоритм шифрования. В течение процедура обучения ключа, транспондер будет запрограммирован с специфические данные автомобиля. Специфические данные автомобиля записываются в память транспондера. Процедура записи выполняется только один раз; Следовательно содержимое транспондера никогда не может быть модифицировано или изменено.

[Главный складной ключ]

[Ассистент мастер-ключа]

Антенная катушка Катушка антенны (А) выполняет следующие функции.

• Катушка антенны подает энергию на транспондер.
• Катушка антенны принимает сигнал от транспондера.
• Катушка антенны посылает сигнал транспондера на ИММОБИЛАЙЗЕР. Он расположен непосредственно перед замком рукоятки рулевого управления.
