Принципиальные схемы рулевого колеса с подогревом
Место в руководстве: Рулевая система
~1мин чтения

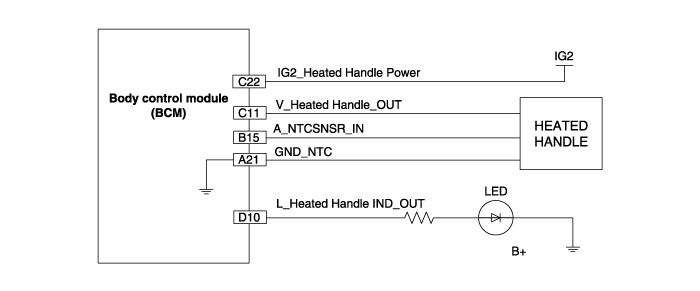

Схема системы
Блок управления кузовом
Накладка на руль с подогревом
Переключатель обогрева рулевого колеса
Терминальная функция

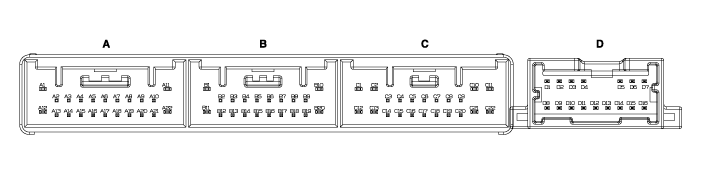

Блок управления кузовом
| Приколоть | Функция |
| С22 | Зажигание 2_Подогрев рукоятки питания |
| С11 | Ручка с подогревом |
| А21 | НТК (-) |
| В15 | НТК (+) |
| Д10 | Ручка с подогревом IND. |

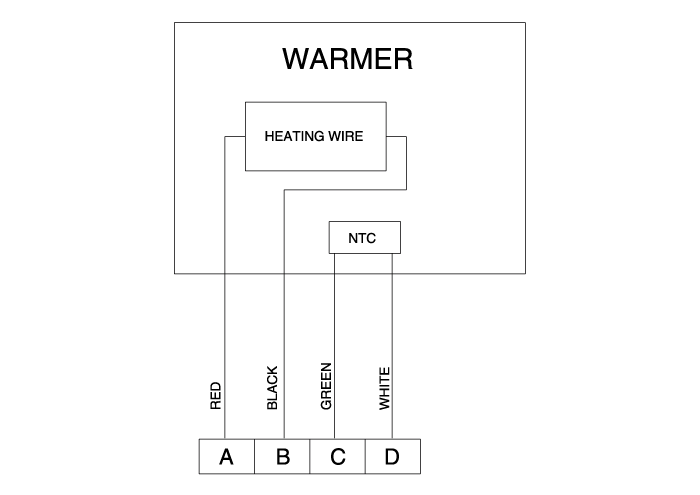

Накладка на руль с подогревом
| Корпус | Приколоть | Функция | Цвет провода |
| Подушечка | А | Земля | КРАСНЫЙ |
| Б | НАГРЕВАТЕЛЬ | ЧЕРНЫЙ | |
| С | НТЦ+ | ЗЕЛЕНЫЙ | |
| Д | НТК- | БЕЛЫЙ |

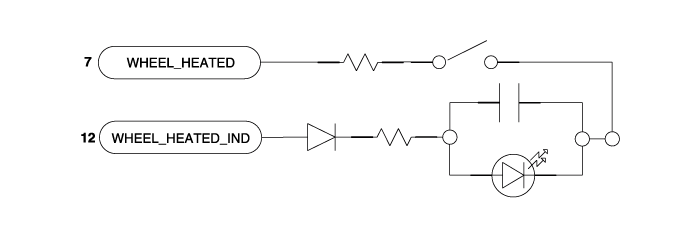

Переключатель обогрева рулевого колеса
| Приколоть | Функция |
| 7 | Колесо с подогревом |
| 12 | Колесо с подогревом IND. |
