Hyundai Elantra: Процедуры ремонта системы зажигания / катушки зажигания

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Электрическая система двигателя / Система зажигания / Процедуры ремонта катушки зажигания

Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите кожух двигателя.
3.
Отсоедините разъем катушки зажигания (А).

•
При отсоединении разъема катушки зажигания потяните стопорный штифт (А) и нажмите на зажим (В).

4.
Снимите катушку зажигания (А).

Монтаж
1.
Установите в порядке, обратном снятию.
Болты крепления катушки зажигания:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)
осмотр
1.

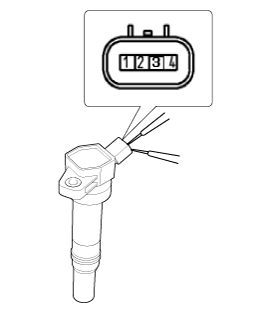

Измерьте сопротивление первичной обмотки между клеммами 1 и 2.

Стандартное значение: 0,61 ? ± 15%
