Процедуры ремонта

Замена

[лючок бензобака]

Наденьте перчатки, чтобы не поранить руки.

При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

1. 1
   Откройте лючок топливного бака (А).



2. 2
   Ослабьте болты крепления и снимите крышку топливного бака (А).

   Момент затяжки : 3,9 ~ 5,9 Н·м



3. 3
   Для установки выполните процедуру удаления в обратном порядке.

   Убедитесь, что лючок топливного бака правильно запирается/разблокируется и открывается/закрывается.

[Трос люка бензобака]

При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов. Будьте осторожны, чтобы не поцарапать поверхность корпуса.

1. 1
   Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)
2. 2
   Снимите заднее сиденье в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
3. 3
   Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)
4. 4
   Снимите нижнюю облицовку центральной стойки. (См. Отделка салона — «Отделка центральной стойки»)
5. 5
   Снимите боковую отделку капота. (См. Отделка салона — «Боковая отделка капота»)
6. 6
   Снимите боковую обшивку багажника. (См. Отделка салона — «Боковая отделка капота»)
7. 7
   Снимите напольный ковер. (См. «Напольный ковер»)
8. 8
   Ослабьте болт крепления и снимите защелку лючка топливного бака (А).

   Момент затяжки : 7,8 ~ 11,8 Н·м

9. 9

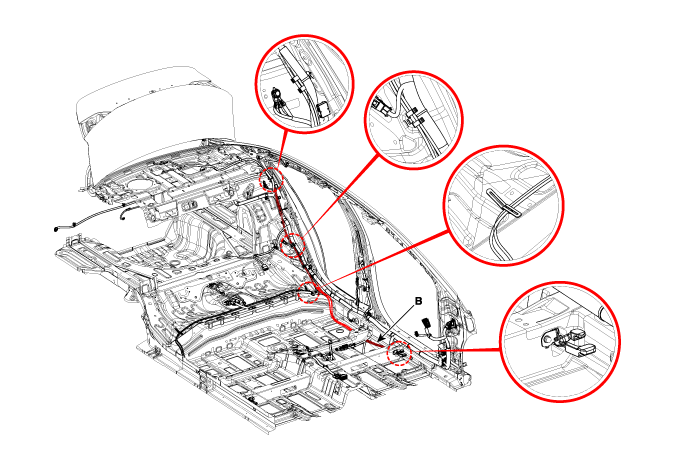

   Отсоедините скобу лючка топливного бака (А), снимите трос (В).





10. 10
    Для установки выполните процедуру удаления в обратном порядке.

    Убедитесь, что лючок топливного бака правильно запирается/разблокируется и открывается/закрывается.

[Защелка лючка топливного бака]

1. 1
   Снимите переднее сиденье в сборе [LH]. (См. Переднее сиденье — «Переднее сиденье в сборе»)
2. 2
   Снимите накладку порога передней двери [LH]. (См. Отделка салона — «Отделка потертостей передней двери»)
3. 3
   Снимите боковую отделку капота [LH]. (См. Отделка салона — «Боковая отделка капота»)
4. 4
   Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)
5. 5
   Отделите напольное покрытие, чтобы освободить место для снятия заднего воздуховода отопления.
6. 6
   Ослабьте болт крепления фиксатора лючка топливного бака (А).

   Момент затяжки : 7,8 ~ 11,8 Н·м



7. 7
   Отсоедините трос (А) и снимите защелку лючка топливного бака (В).



8. 8
   Для установки выполните процедуру удаления в обратном порядке.

   Убедитесь, что лючок топливного бака правильно запирается/разблокируется и открывается/закрывается.
