Hyundai Elantra: Система обнаружения слепых зон / Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Электрическая система кузова / Система обнаружения слепых зон / Процедуры ремонта

Диагностика с помощью ГДС

1.	Дефекты системы BSD можно быстро диагностировать с помощью GDS. ГДС быстро приводит в действие привод для контроля, входного/выходного значения и собственного состояния. диагноз.

2.	Подсоедините кабель GDS к разъему канала передачи данных на нижней панели подушки безопасности со стороны водителя, включите питание GDS.

3.	Выберите модель автомобиля, а затем систему BSD.

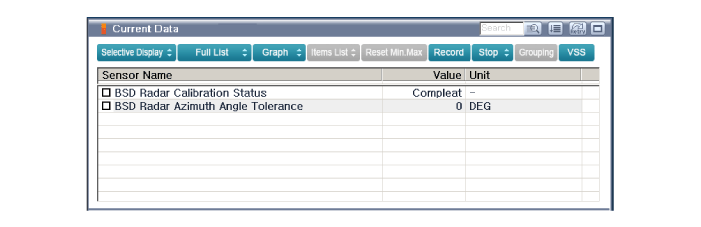

4.	Выберите «Мониторинг ввода/вывода», если вы хотите проверить текущие данные системы BSD.

5.	Если вы хотите принудительно проверить работу каждого модуля, выберите «Тест срабатывания».

6.	Зажигание «ВЫКЛ», подключить ГРС.

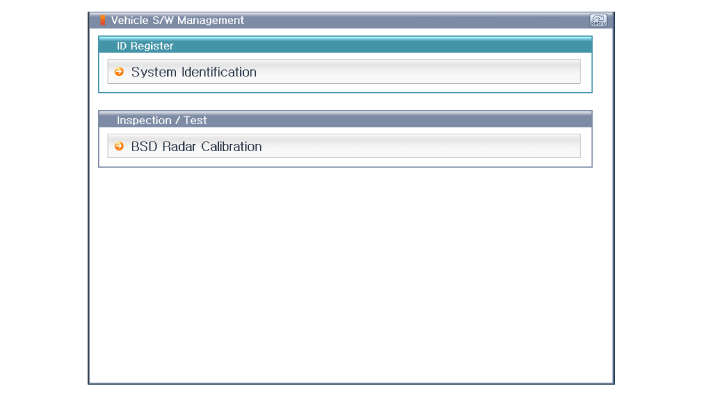

7.	Включите зажигание и выключите двигатель, выберите систему BSD и режим «калибровка радара BSD».

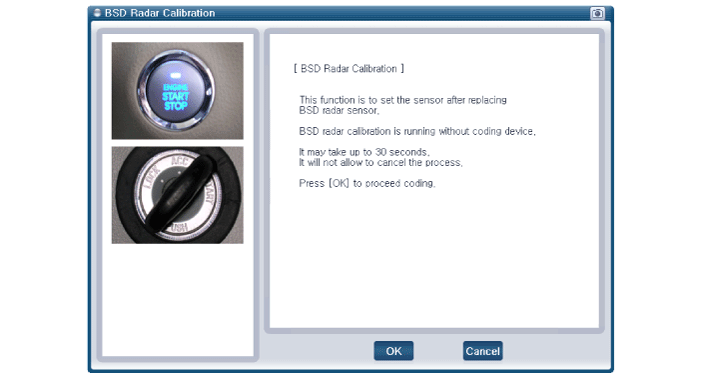

GDS покажет шаги функции сброса BSD.

(1)	Сотрите диагностические коды BSD.

(2)	Инициализация БСД.

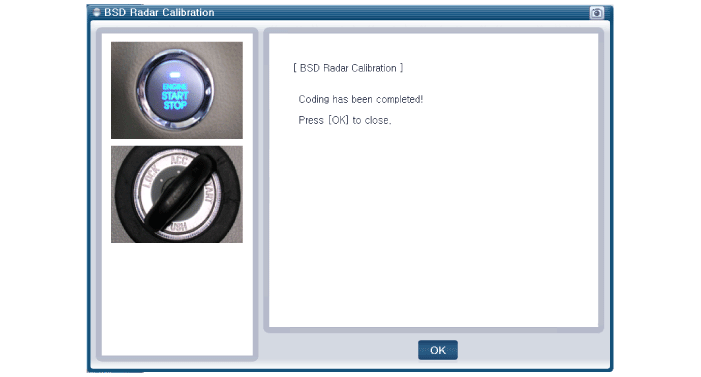

9.	Будет выполнена процедура инициализации BSD.
