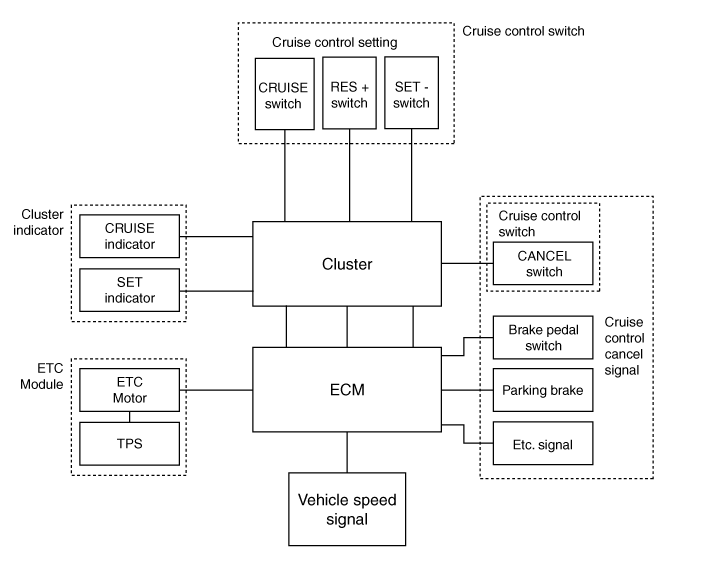

Блок-схема системы

Составные части и схема функций
Составная часть
Функция
Датчик скорости автомобиля, модуль управления ESP/ABS
Преобразует скорость автомобиля в пульс.
ЕСМ
Получает сигналы от датчиков и переключателей управления.
Индикатор круиз-контроля
Загорается, когда главный переключатель CRUISE включен (встроен в кластер)
Переключатели круиз-контроля
КРУИЗ переключатель
Переключатель питания автоматического регулирования скорости.
Переключатель RES+
Управляет функциями автоматического управления скоростью с помощью переключателя Resume/Accel (переключателя Set/Coast)
SET-переключатель
Отменить переключатели
Отменить переключатель
Посылает сигналы отмены в ECM.
Переключатель педали тормоза
Переключатель диапазонов коробки передач (A/T)
двигатель ETC
Регулирует дроссельную заслонку в соответствии с открытием, установленным ECM.

* Двигатель ETC: двигатель с электронным управлением дроссельной заслонкой
Описание и работа
Круиз-контроль Система круиз-контроля включена круизом "ВКЛ/ВЫКЛ" главный выключатель, расположенный с правой стороны рулевой колонки. система имеет возможность крейсерского, берегового, ...
Поиск неисправностей
Таблицы симптомов неисправностей Симптом неисправности 1 Симптом неисправности 2 Признак неисправностиВероятная причинаУстранениеЗаданная скорость автомобиля сильно изменяется вверх или вниз"Пульсация" (повторяющееся переменное ускорение...
