Автоматическая трансмиссия
Специальные сервисные инструменты
Место в руководстве: Автоматическая трансмиссия
~1мин чтения
6специнстр.
Специальные сервисные инструменты
| Инструменты (Номер и имя) |
Иллюстрация | Использовать |
| 09200-3N000 Крепление опоры двигателя (Балка) |
 |
Снятие и установка коробки передач. Используйте эту балку (SST №: 09200-3N000) с опорой (SST №: 09200-2S000). ?Разрешение на работу с 09200-38001. ?См. приведенный ниже чертеж узла крепления опоры двигателя. |
| 09200-2С000 Крепление опоры двигателя (Supporter) |
 |
Снятие и установка коробки передач. Используйте эту опору (SST №: 09200-2S000) с балкой (SST №: 09200-38001/3N000). ?См. приведенный ниже чертеж узла крепления опоры двигателя. |
| 09200-2W000 Адаптер |
 |
Снятие и установка коробки передач. Используйте эту балку (SST №: 09200-38001/3N000) с адаптером (SST №: 09200-2W000) ?См. приведенный ниже чертеж узла крепления опоры двигателя. |
| 09452-26100 Установщик сальника |
 |
Установка сальника дифференциала в картер коробки передач и со стороны картера (2WD). [Использование с стержнем (SST № 09231-H1100)] |
| 09231-H1100 Бар |
 |
Установка сальника дифференциала в картер коробки передач и со стороны картера. [Использование с приспособлением для установки сальника (SST No.:09452-26100)] |
| 09480-А3800 Нейтральный фиксированный штифт переключателя ингибитора |
 |
При установке рычага ручного управления на переключатель блокировки, используется для выравнивания нейтрального положения. |

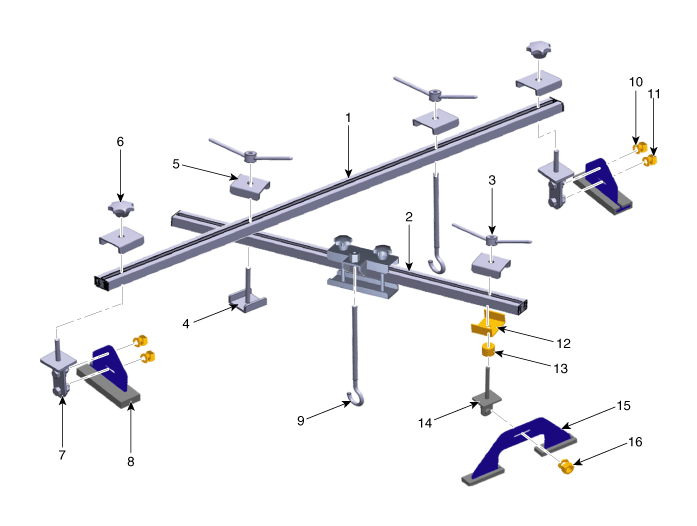

? Чертеж сборки специального инструмента крепления опоры двигателя
| 1. Главный бар 2. Подбар 3. Ручка 4. Пробка 5. Пробка 6. Ручка 7. Адаптер 8. Сторонник |
9. Вешалка 10. Шайбы 11. Гайка 12. Пробка 13. Распорка 14. Адаптер 15. Сторонник 16. Гайка |
