Hyundai Genesis: общая информация / компоненты и расположение компонентов

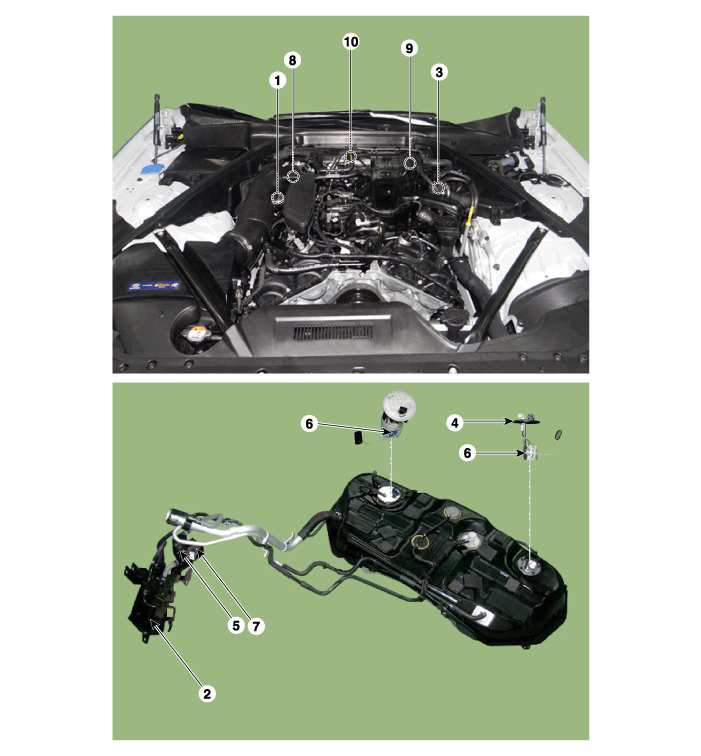

Расположение компонентов

1. Клапан PCV 2. Канистра 3. Электромагнитный клапан управления продувкой (PCSV) 4. Датчик давления в топливном баке (FTPS) 5. Клапан закрытия адсорбера (CCV)

6. Датчик уровня топлива (ДУТ) 7. Воздушный фильтр топливного бака 8. Каталитический нейтрализатор (WCC, ряд 1) 9. Каталитический нейтрализатор (WCC, ряд 2) 10. Каталитический нейтрализатор (UCC)

1. Клапан PCV	2. Канистра 5. Клапан закрытия адсорбера (CCV) 7. Воздушный фильтр топливного бака
3. Электромагнитный клапан управления продувкой (PCSV)	4. Датчик давления в топливном баке (FTPS)
6. Датчик уровня топлива (ДУТ)	8. Каталитический нейтрализатор (WCC, ряд 1)
9. Каталитический нейтрализатор (WCC, ряд 2)	10. Каталитический нейтрализатор (UCC)

Поиск неисправностей

Поиск неисправностей СимптомПодозреваемая областьДвигатель не запускается или запускается с трудомПоврежден или отсоединен паровой шлангEДвигатель с трудом запускаетсяНеисправность электромагнитного клапана управления продувкойГрубый холостой ход

Схематические диаграммы

Схематическая диаграмма ...
