Система контроля выбросов
/
Система контроля выбросов выхлопных газов
/ CVVT (бесступенчатая регулировка фаз газораспределения) Описание и работа системы
| Описание |
Система непрерывного изменения фаз газораспределения (CVVT) опережает или
задерживает фазы газораспределения впускного и выпускного клапанов в соответствии
с управляющим сигналом ECM, который рассчитывается по частоте вращения двигателя и
нагрузка.
При управлении CVVT происходит перекрытие или недопуск клапана,
что обеспечивает лучшую экономию топлива и уменьшает выхлопные газы (NOx, HC) и
улучшает работу двигателя за счет снижения насосных потерь, внутреннего
Эффект EGR, улучшение стабильности сгорания, улучшение
объемный КПД и увеличение работы расширения.
Эта система состоит из
| - |
масляный регулирующий клапан CVVT (OCV), который снабжает двигатель
масло в фазовращатель или откачивает моторное масло из фазовращателя в
в соответствии с управляющим сигналом ECM PWM (Pulse With Modulation),
|
| - |
датчик температуры масла CVVT (OTS), который измеряет температуру моторного масла,
|
| - |
и Cam Phaser, который изменяет фазу кулачка, используя гидравлическую силу моторного масла.
|
Моторное масло, которое подается от регулятора масла CVVT.
клапан изменяет фазу кулачка в направлении (опережение впуска/выпуска).
Retard) или в противоположном направлении (Intake Retard/Exhaust Advance)
вращение двигателя за счет вращения ротора, соединенного с распределительным валом внутри
кулачковый фазер.
| Принцип работы |

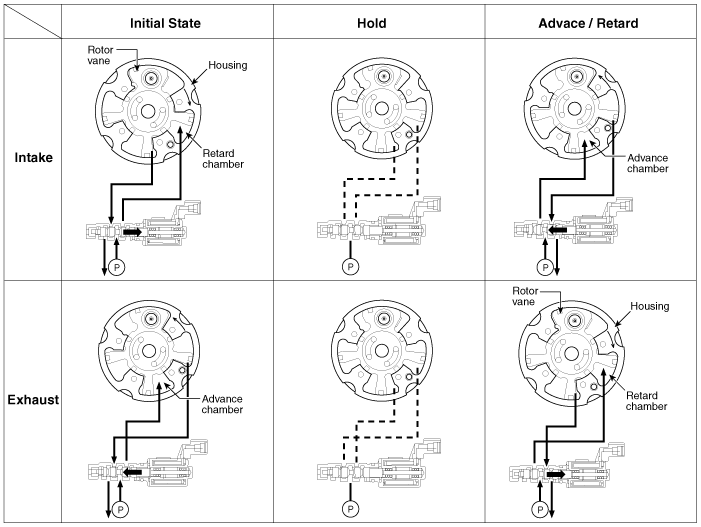

CVVT имеет механизм, вращающий лопасть ротора с
гидравлическая сила, создаваемая моторным маслом, подаваемым на опережение или
камеру замедления в соответствии с управлением масляным клапаном CVVT.
| [Системный режим CVVT] |
|
(1) Низкая скорость/низкая нагрузка
|
(2) Частичная нагрузка
|
|
|
|
|
(3) Низкая скорость/высокая нагрузка
|
(4) Высокая скорость/высокая нагрузка
|
|
|
|
|
Вождение
Состояние |
Выхлопной клапан
|
Впускной клапан
|
||
|
Клапан
Сроки |
Эффект
|
Клапан
Сроки |
Эффект
|
|
|
(1) Низкая скорость
/Низкая нагрузка |
Полностью
Продвигать |
* Нижний клапан клапана
* Улучшение стабильности горения |
Полностью
Замедлить |
* Нижний клапан клапана
* Улучшение стабильности горения |
|
(2) Частичная нагрузка
|
Замедлить
|
* Увеличение работы расширения
* Снижение насосных потерь * Снижение НС |
Замедлить
|
* Снижение насосных потерь
|
|
(3) Низкая скорость
/Высокая нагрузка |
Замедлить
|
* Увеличение работы расширения
|
Продвигать
|
* Предотвращение обратного потока на впуске (улучшение объемной эффективности)
|
|
(4) Высокая скорость
/Высокая нагрузка |
Продвигать
|
* Снижение насосных потерь
|
Замедлить
|
* Улучшение объемной эффективности
|
Процедуры ремонта каталитического нейтрализатора
Удаление
(См. Механическая система двигателя — «Выпускной коллектор»)
Монтаж
(См. Механическая система двигателя — «Выпускной коллектор»)...
