Hyundai Genesis: Компоненты капота / защелки капота и расположение компонентов

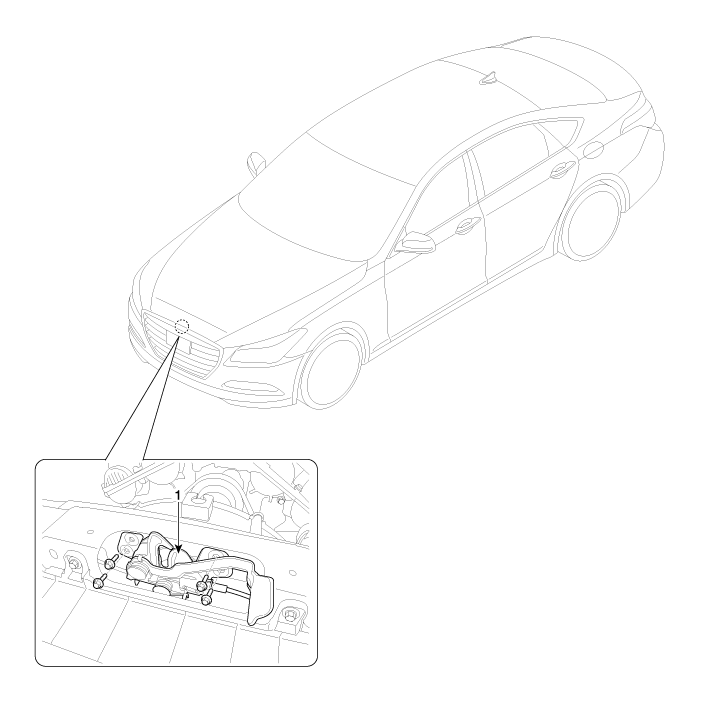

Расположение компонента

1. Замок капота в сборе

Процедуры ремонта ручки открытия замка капота

Замена 1. Ослабив крепежный винт, снимите ручку открывания замка капота (А). 2. Установите в порядке, обратном снятию. • Убедитесь, что замок капота...

Порядок ремонта замка капота

Замена 1. Снимите передний бампер. (См. Передний бампер — «Крышка переднего бампера») 2. Снимите активную воздушную заслонку (AAF). (См. Механическая система двигателя — «Активная воздушная заслонка (AAF)») 3. ...

Дополнительная информация:

Hyundai Genesis (DH) 2013-2016 Руководство по техническому обслуживанию: Передний ЖК-монитор Процедуры ремонта

Удаление Будьте осторожны, чтобы не поцарапать аварийную подушку и связанные с ней детали. 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите боковую декоративную панель в сборе. (См. Кузов — «Боковая накладка аварийной подушки в сборе») В случае работы на не...

Hyundai Genesis (DH) 2013-2016 Руководство по обслуживанию: Принципиальные схемы генератора

Принципиальная электрическая схема • COM сигнал - Когда управляя генерируемым напряжением, ECM отправляет данные о целевом напряжении к генератору через сигнал ШИМ. (Высокое напряжение: 4 В или выше, низкое напряжение: 2 В или ниже) • Сигнал FR - сигнал активации транзистора внутри т...
