Hyundai Genesis: схемы системы громкой связи / переключателя громкой связи

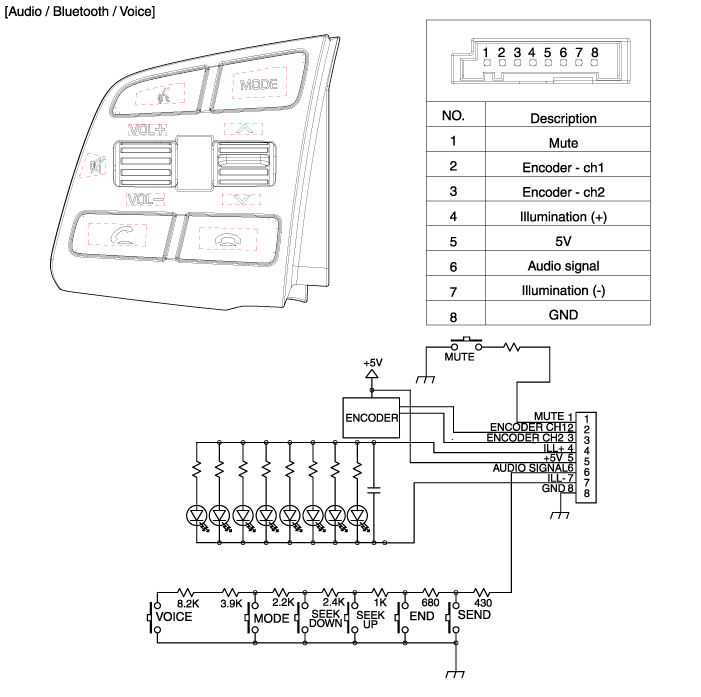

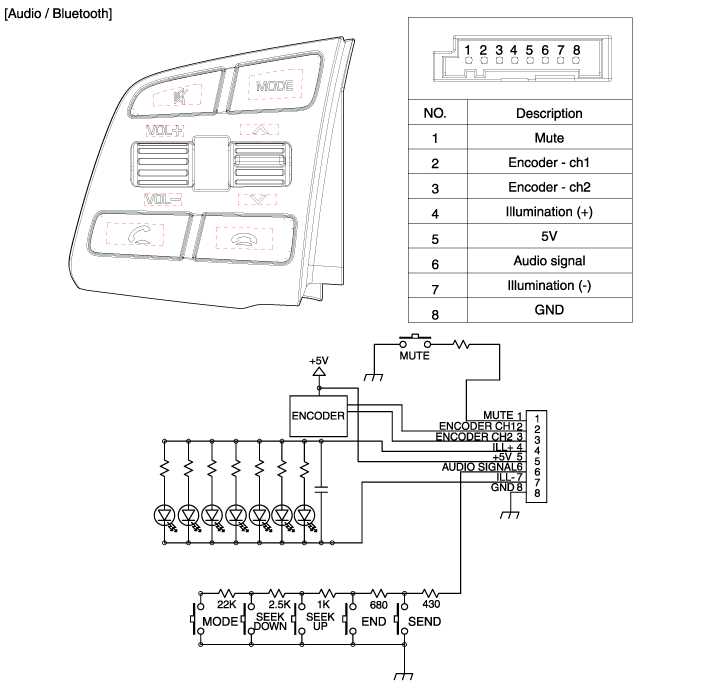

Принципиальная электрическая схема

Компоненты и расположение компонентов

Компоненты 1. Переключатель громкой связи2. Потолочная консоль (микрофон)3. Передний левый динамик4. Передний правый динамик5. Головное аудиоустройство (управление без помощи рук) ? Нет разъема громкой связи. Эта система поддерживает ...

Процедуры ремонта переключателя громкой связи

осмотр 1. Проверьте сопротивление между клеммами в каждом положении переключателя (левое). [Аудио] SwitchConnectorterminalСопротивление(±5%)Распознавание речи6~818,81k?SEEK UP6~84,51k?SEEK DN6~82,11k?Mode6 ...
