| Специальные сервисные инструменты |
|
Название/номер инструмента
|
Иллюстрация
|
Описание
|
|
Съемник шаровых шарниров
09581-11000 |
|
Разведение поршня переднего дискового тормоза.
|
|
Съемник шаровых шарниров
09568-2J100 |
|
Снятие заднего вспомогательного рычага и шарового шарнира наконечника рулевой тяги.
|
|
Установщик наружной обоймы подшипника
9530-3Т100 |
|
Установка наружной обоймы опорного подшипника.
(Используйте с 09231-H1100) |
|
Снятие пластины
09530-3Т200 |
|
Снятие внутреннего подшипника ведущей шестерни.
|
|
Стенд сборки дифференциала
09530-3Т300 |
|
Снятие и установка рабочего стенда узла дифференциала.
|
|
Устройство для установки боковых сальников дифференциала
09530-3Т500 |
|
Установка бокового масляного уплотнения дифференциала.
(Используйте с 09231-H1100) |
|
Установщик сальника шестерни
09530-3Т600 |
|
Установка приспособления для установки сальника шестерни.
(Используйте с 09231-H1100) |
|
Снятие пластины
09527-4А000 |
|
Снятие внутреннего подшипника корпуса дифференциала.
|
|
Установщик подшипников
9453-3Б200 |
|
Установка внутреннего подшипника корпуса дифференциала.
|
|
Установщик наружной обоймы подшипника
09532-11500А |
|
Установка наружного кольца подшипника.
(Используйте с 09500-11000) |
|
Бар
09231-H1100 |
|
Используйте с 9530-2W100, 09530-2W700, 09431-26200.
|
|
Бар
09500-11000 |
|
Используйте с 9532-11500A.
|
|
Приспособление для установки боковых подшипников переднего дифференциала
09432-3Д900 |
|
Установка кольца бокового подшипника (используется с 09231-H1100)
|
|
Устройство для установки бокового сальника переднего дифференциала
09474-4E100 |
|
Установка приспособления для установки сальника корпуса дифференциала (используется с 09231-H1100)
|
|
Переходник для снятия бокового подшипника переднего дифференциала
09474-4E200 |
|
Снятие бокового подшипника корпуса дифференциала в сборе.
|
|
Установщик боковых подшипников переднего дифференциала
09432-3Д500 |
|
Установка скользящего подшипника картера дифференциала. (Используйте с (09231-H1100)
|
|
Устройство для установки заднего подшипника шестерни переднего дифференциала
09432-33700 |
|
Установка обоймы заднего подшипника ведущей шестерни. (используйте с 09231-11000)
|
|
Устройство для установки обоймы переднего подшипника шестерни переднего дифференциала
09452-2W500 |
|
Установка обоймы переднего подшипника ведущей шестерни. (используйте с 09231-H1100)
|
|
Устройство для установки сальника шестерни
09474-4E300 |
|
Установка сальника картера шестерни. (используйте с 09231-H1100)
|
|
рабочий стенд сборки переднего дифференциала
09474-4E400 |
|
Снятие и установка рабочего стенда узла дифференциала.
|
|
Устройство для установки сальника крышки картера переднего дифференциала
09452-1П100 |
|
Установка сальника крышки картера дифференциала. (используйте с 09231-H1100)
|
|
Адаптер для снятия боковых подшипников переднего дифференциала
09452-2W300 |
|
Снятие кольца бокового подшипника дифференциала.
|
|
Крепление опоры двигателя (балка)
09200-3N000 |
|
Снятие и установка коробки передач.
За исключением нижней опоры, используйте балку только с новой опорой опоры двигателя (номер SST: 09200-2S000). |
|
Сторонник
09200-2С100 |
|
Снятие и установка коробки передач.
Используйте эту балку (SST №: 09200-38001/3N000) с опорой (SST №: 09200-2S000) |
|
Сторонник
09200-2С200 |
|
Снятие и установка коробки передач.
Используйте эту балку (SST №: 09200-38001/3N000) с адаптером (SST №: 09200-2W000) |
|
Адаптер штампа приспособления для сборки дифференциала
09530-3C300 |
|
Используйте с 09530-3T300
(задний дифференциал двигателя Tau) |
|
Переходник для снятия подшипника дифференциала
09530-3С100 |
|
Снятие внутреннего подшипника корпуса дифференциала.
|
|
Монтажник подшипников дифференциала
09530-3C200 |
|
Установка внутреннего подшипника корпуса дифференциала.
|
|
Съемник ШРУСа
09517-4E000 |
|
Отделите карданный вал от поворотного кулака.
|

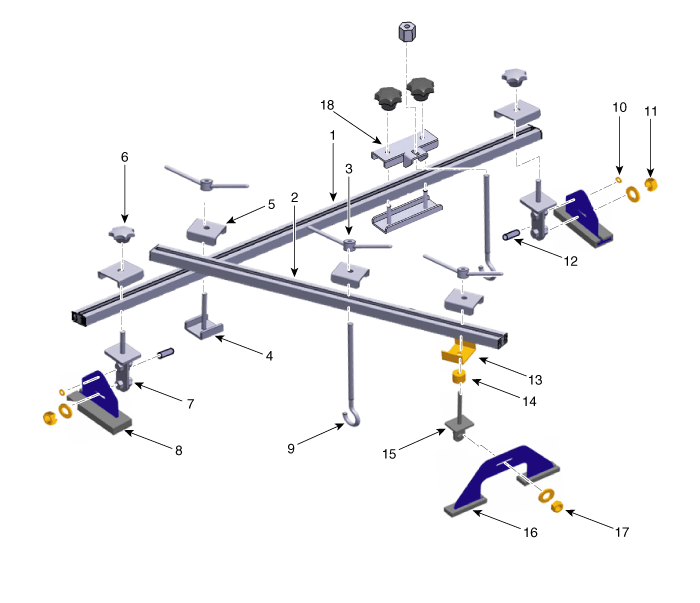

? Чертеж сборки специального инструмента крепления опоры двигателя
|
1. 09200-3N000(основной стержень)
2. 09200-3N000(Подбар) 3. 09200-3N000(Ручка) 4. 09200-3Н000(Пробка) 5. 09200-3Н000(Пробка) 6. 09200-3N000(Ручка) 7. 09200-3N000 (адаптер) 8. 09200-2С000(Поддержка) 9. 09200-3Н000(Подвеска) |
10. 09200-3N000(Клип)
11. 09200-3N000(Гайка) 12. 09200-3N000(штифт) 13. 09200-2С000(Пробка) 14. 09200-2С000(Проставка) 15. 09200-2S000(Переходник) 16. 09200-2С000(Гайка) 17. 09200-2S000(Поддержка) 18. 09200-2W000 (адаптер) |
Технические характеристики - пересмотрено
Спецификация
ПУНКТ LH RH Внутренняя сторонаВнешняя сторонаВнутренняя сторонаВнешняя сторонаПередний приводной валТип соединенияWTJ#24UBJ#26WTJ#24UBJ#26Тип маслаCW-13TJRBACW-13TJRBACЕмкость (г)160 ~ 170150 ~ 160160 ~ 170RBЗадний привод ...
