Система торможения
Принципиальные диаграммы
Место в руководстве: Система торможения
~1мин чтения

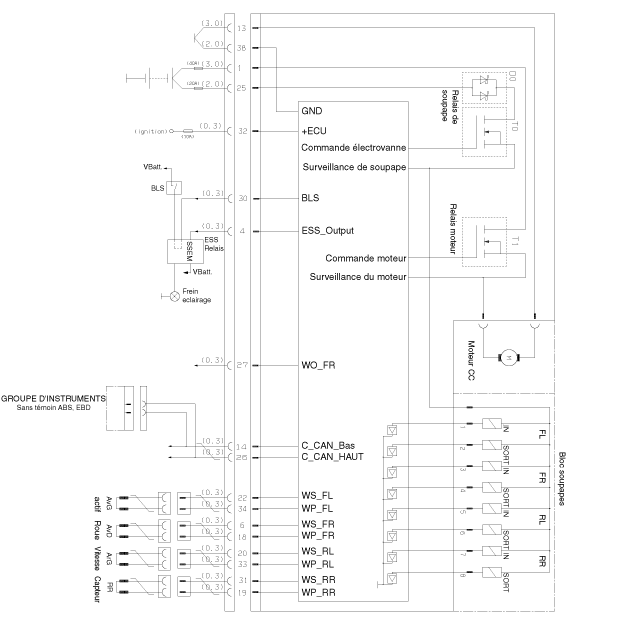

ПРИНЦИПАЛЬНАЯ СХЕМА

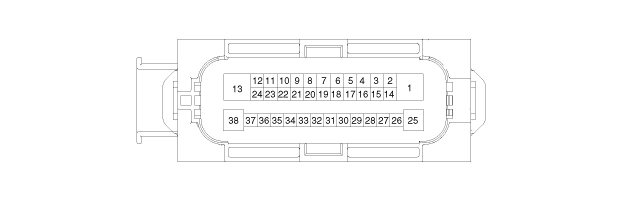

ТЕРМИНАЛ ФУНКЦИЯ
| Соединительный терминал | Спецификация | ||
| НЕТ | Описание | МАКС | МИН. |
| 13 | Масса двигателя насоса | 39А | 10А |
| 38 | Масса для электромагнитных клапанов и ECU | 15А | 2А |
| 1 | Электропитание двигателя насоса | 39А | 10А |
| 25 | Электропитание электромагнитных клапанов | 15А | 2А |
| 32 | Напряжение для ЭБУ | 1а | 500 мА |
| 22 | Сигнал датчика скорости колеса AvG | 16,8 мА | 5,9 мА |
| 6 | Сигнал датчика скорости колеса AvD | ||
| 20 | Сигнал датчика скорости вращения колеса ArG | ||
| 31 | Сигнал датчика скорости вращения колеса ArD | ||
| 34 | Средняя мощность датчика скорости вращения колеса | 16,8 мА | 5,9 мА |
| 18 | Питание датчика скорости переднего колеса | ||
| 33 | Питание датчика скорости вращения колеса ArG | ||
| 19 | Питание датчика скорости вращения колеса ArD | ||
| 27 | Выходной сигнал скорости колеса | Сливное отверстие | - |
| 4 | Выходной сигнал аварийной остановки | 200 мА | 100 мА |
| 41 | CAN Низкий | 30 мА | 20 мА |
| 26 | CAN Высокий | ||
| 30 | Сигнал выключателя стоп-сигнала | 10 мА | 5 мА |
