Электрическая система двигателя
Схемы зажигания КАТУШКИ
Место в руководстве: Электрическая система двигателя
~1мин чтения

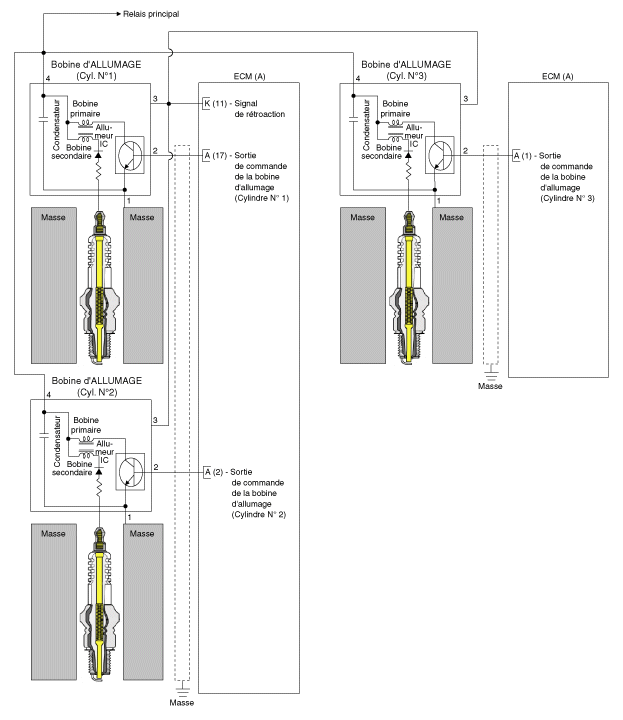

Принципиальная электрическая схема

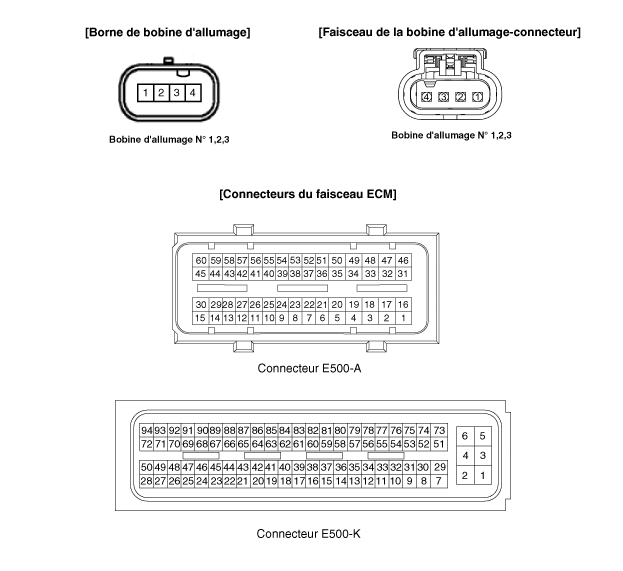

Представления коннектора
терминальная функция катушка зажигания
КАТУШКА зажигания (цилиндр №1)| ПИН-код | Описание | Подключен к |
| 1 | масса | РАМКА |
| 2 | Выход управления катушкой зажигания №1 | ЕСМ Э500-А (17) |
| 3 | - | |
| 4 | Мощность батареи (В+) | ГЛАВНОЕ РЕЛЕ |
Катушка зажигания (цилиндр №2)
| ПИН-код | Описание | Подключен к |
| 1 | масса | РАМКА |
| 2 | Выход управления катушкой зажигания №2 | ЕСМ E500-A (2) |
| 3 | - | |
| 4 | Мощность батареи (В+) | ГЛАВНОЕ РЕЛЕ |
КАТУШКА зажигания (цилиндр №3)
| ПИН-код | Описание | Подключен к |
| 1 | масса | РАМКА |
| 2 | Выход управления катушкой зажигания №3 | ЕСМ E500-A (1) |
| 3 | - | |
| 4 | Мощность батареи (В+) | ГЛАВНОЕ РЕЛЕ |
