Hyundai Kona: Audio / Audio Unit Компоненты и расположение компонентов
| Компоненты |
|
НЕТ
|

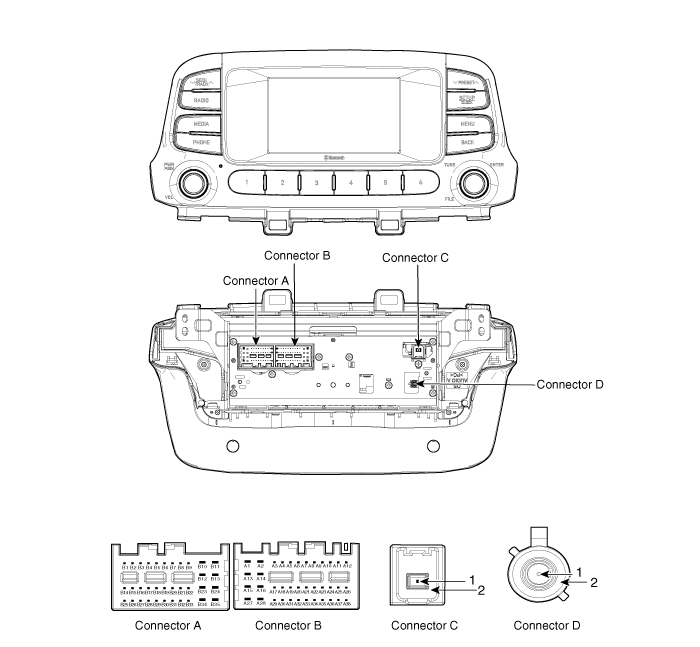

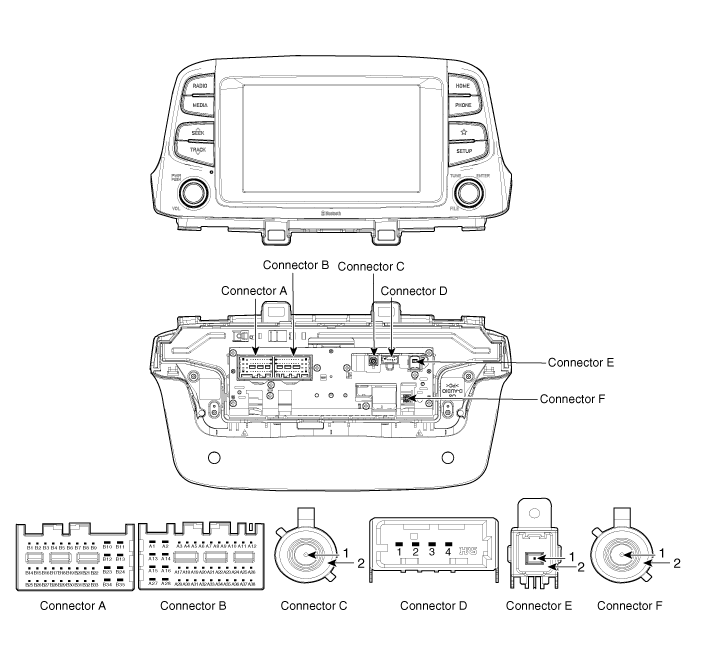

Соединитель А
|
Соединитель Б
|
Соединитель С
|
Соединитель D
|
Соединитель Е
|
|
1
|
Задний левый динамик (+)
|
ㅡ
|
GPS-сигнал
|
USB-питание
|
ЧМ/АМ сигнал
|
|
2
|
Задний левый динамик (-)
|
Сигнал микрофона (+)
|
ЗАЗЕМЛЕНИЕ
|
ДАННЫЕ USB (-)
|
ЗАЗЕМЛЕНИЕ
|
|
3
|
ㅡ
|
ㅡ
|
|
USB-ДАННЫЕ (+)
|
|
|
4
|
ㅡ
|
ㅡ
|
|
USB-ЗЕМЛЯ
|
|
|
5
|
ㅡ
|
Мощность антенны
|
|
|
|
|
6
|
Мощность камеры
|
ИЛЛ (+)
|
|
|
|
|
7
|
Видео с камеры
|
ММ МОЖЕТ ПРИВЕТ
|
|
|
|
|
8
|
ㅡ
|
ㅡ
|
|
|
|
|
9
|
ㅡ
|
ㅡ
|
|
|
|
|
10
|
AUX-аудио (правый)
|
Батарея (+)
|
|
|
|
|
11
|
AUX обнаружение
|
Батарея (+)
|
|
|
|
|
12
|
Ключ на руль
|
ЗАЗЕМЛЕНИЕ
|
|
|
|
|
13
|
Передний левый динамик (+)
|
ЗАЗЕМЛЕНИЕ
|
|
|
|
|
14
|
Передний левый динамик (-)
|
ЗАЗЕМЛЕНИЕ МИКРОФОНА
|
|
|
|
|
15
|
Передний правый динамик (-)
|
Сигнал микрофона (-)
|
|
|
|
|
16
|
Передний правый динамик (+)
|
ㅡ
|
|
|
|
|
17
|
ㅡ
|
ㅡ
|
|
|
|
|
18
|
ㅡ
|
ㅡ
|
|
|
|
|
19
|
ㅡ
|
БОЛЬНОЙ (-)
|
|
|
|
|
20
|
Питание камеры Земля
|
ММ МОЖЕТ LO
|
|
|
|
|
21
|
Видео камеры GND
|
ㅡ
|
|
|
|
|
22
|
ㅡ
|
АКК
|
|
|
|
|
23
|
|
ㅡ
|
|
|
|
|
24
|
AUX-аудио (левый)
|
ㅡ
|
|
|
|
|
25
|
AUX аудио GND
|
ㅡ
|
|
|
|
|
26
|
Ключ на руле GND
|
ㅡ
|
|
|
|
|
27
|
Задний правый динамик (-)
|
ㅡ
|
|
|
|
|
28
|
Задний правый динамик (+)
|
ㅡ
|
|
|
|
|
29
|
ㅡ
|
ㅡ
|
|
|
|
|
30
|
ㅡ
|
ㅡ
|
|
|
|
|
31
|
ㅡ
|
ㅡ
|
|
|
|
|
32
|
ㅡ
|
ㅡ (IGN3)
|
|
|
|
|
33
|
Экран камеры GND
|
IGN 1
|
|
|
|
|
34
|
ㅡ
|
ㅡ
|
|
|
|
|
35
|
ㅡ
|
ㅡ
|
|
|
|
|
36
|
ㅡ
|
|
|
|
|
|
37
|
ㅡ
|
|
|
|
|
|
38
|
ㅡ
|
|
|
|
|
|
НЕТ
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Задний левый динамик (+)
|
ㅡ
|
ЧМ/АМ сигнал
|
|
2
|
Задний левый динамик (-)
|
Сигнал микрофона (+)
|
ЗАЗЕМЛЕНИЕ
|
|
3
|
USB-ЗЕМЛЯ
|
ㅡ
|
|
|
4
|
USB-данные (привет)
|
ㅡ
|
|
|
5
|
USB-данные (LO)
|
Выносная антенна
|
|
|
6
|
USB ВКК
|
ИЛЛ (+)
|
|
|
7
|
ㅡ
|
ММ МОЖЕТ ПРИВЕТ
|
|
|
8
|
ㅡ
|
ㅡ
|
|
|
9
|
ㅡ
|
ㅡ
|
|
|
10
|
AUX-аудио (правый)
|
Батарея (+)
|
|
|
11
|
ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ
|
Батарея (+)
|
|
|
12
|
Ключ на руль
|
ЗАЗЕМЛЕНИЕ
|
|
|
13
|
Передний левый динамик (+)
|
ЗАЗЕМЛЕНИЕ
|
|
|
14
|
Передний левый динамик (-)
|
ㅡ
|
|
|
15
|
Передний правый динамик (-)
|
Сигнал микрофона (-)
|
|
|
16
|
Передний правый динамик (+)
|
ㅡ
|
|
|
17
|
ㅡ
|
ㅡ
|
|
|
18
|
ㅡ
|
Скорость
|
|
|
19
|
ㅡ
|
БОЛЬНОЙ (-)
|
|
|
20
|
ㅡ
|
ММ МОЖЕТ LO
|
|
|
21
|
ㅡ
|
ㅡ
|
|
|
22
|
ㅡ
|
АКК
|
|
|
23
|
|
ㅡ
|
|
|
24
|
AUX-аудио (левый)
|
ㅡ
|
|
|
25
|
AUX аудио GND
|
ㅡ
|
|
|
26
|
Ключ на руле GND
|
ㅡ
|
|
|
27
|
Задний правый динамик (-)
|
ㅡ
|
|
|
28
|
Задний правый динамик (+)
|
ㅡ
|
|
|
29
|
ㅡ
|
ㅡ
|
|
|
30
|
ㅡ
|
ㅡ
|
|
|
31
|
ㅡ
|
ㅡ
|
|
|
32
|
ㅡ
|
IGN 1
|
|
|
33
|
ㅡ
|
ㅡ
|
|
|
34
|
ㅡ
|
ㅡ
|
|
|
35
|
ㅡ
|
ㅡ
|
|
|
36
|
ㅡ
|
|
|
|
37
|
ㅡ
|
|
|
|
38
|
ㅡ
|
|
|
Компоненты и расположение компонентов
Расположение компонента
1. Аудиосистема
2. Соединительный соединитель фидерного кабеля
3. Антенна на крыше
4. Динамик в передней двери
5. Динамик в задней двери
6. Кабель питания антенны
...
Процедуры ремонта аудиоблока
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите центральную панель.
(См. Тело - «Центральная панель фасции ...
