Блок отопителя Компоненты и расположение компонентов

Место в руководстве: Отопление, вентиляция, кондиционирование
Общая информация — 17Механическая система двигателя — 85Электрическая система двигателя — 50Система контроля выбросов — 26Управление двигателем/топливная система — 152Система DCT (трансмиссия с двойным сцеплением) — 50Система полного привода (4WD) — 21Карданный вал и ось (2WD-FF) — 28Система подвески (без ECS) — 32Рулевая система — 21Сдержанность — 38Тормозная система — 64Кузов (внутри и снаружи) — 205Электрическая система кузова — 1Отопление, вентиляция, кондиционирование — 66
~1мин чтения

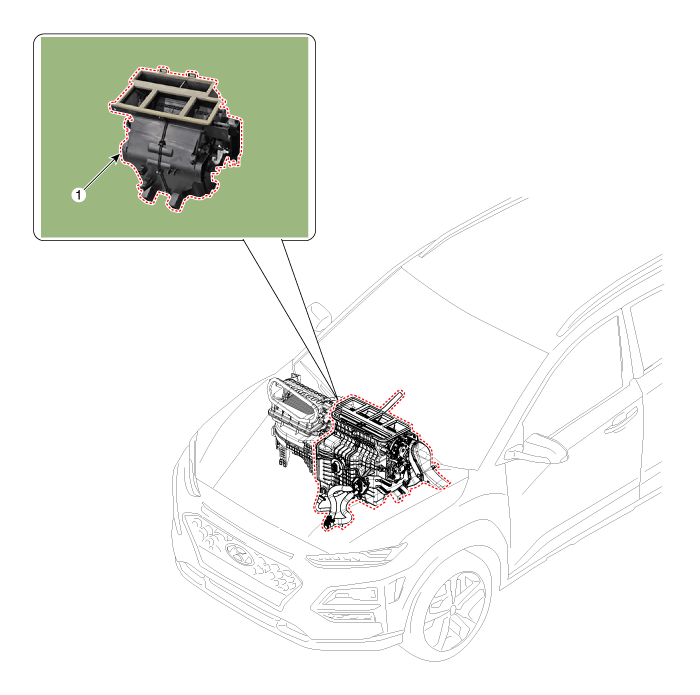

Расположение компонента

1. Блок отопителя в сборе

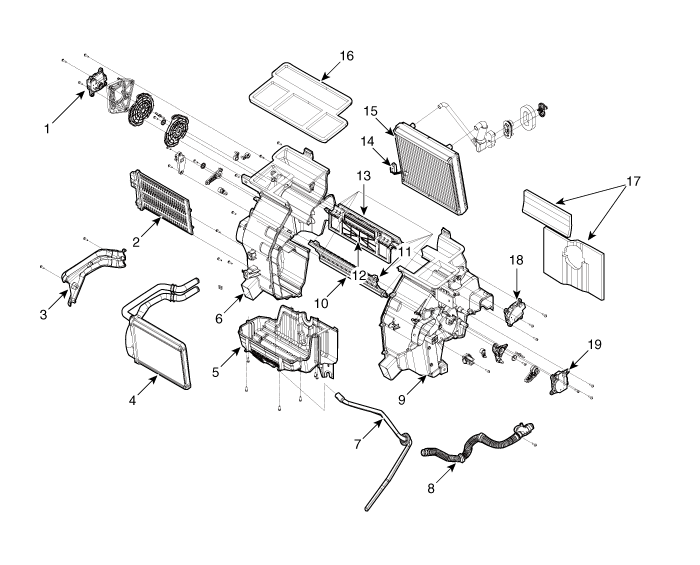

Компоненты

1. Привод управления режимами
2. Нагреватель ПТК
3. Крышка радиатора отопителя
4. Сердечник нагревателя и узел уплотнения
5. Нижняя крышка отопителя
6. Корпус отопителя [левый]
7. Сливной шланг		 8. Шланг для вдоха
9. Корпус отопителя [правый]
10. Температурная дверца в сборе
11. Сборка напольной двери
12. Вентиляционная дверца в сборе
13. Дверь дефорстера в сборе
14. Датчик температуры испарителя		 15. Сердечник испарителя сборка
16. Уплотнение центрального воздуховода
17. Прокладка блока отопителя
18. Привод автоматического предотвращения запотевания
19. Привод контроля температуры
