Система контроля выбросов
Компоненты и расположение компонентов
Место в руководстве: Система контроля выбросов
~1мин чтения
Расположение компонентов

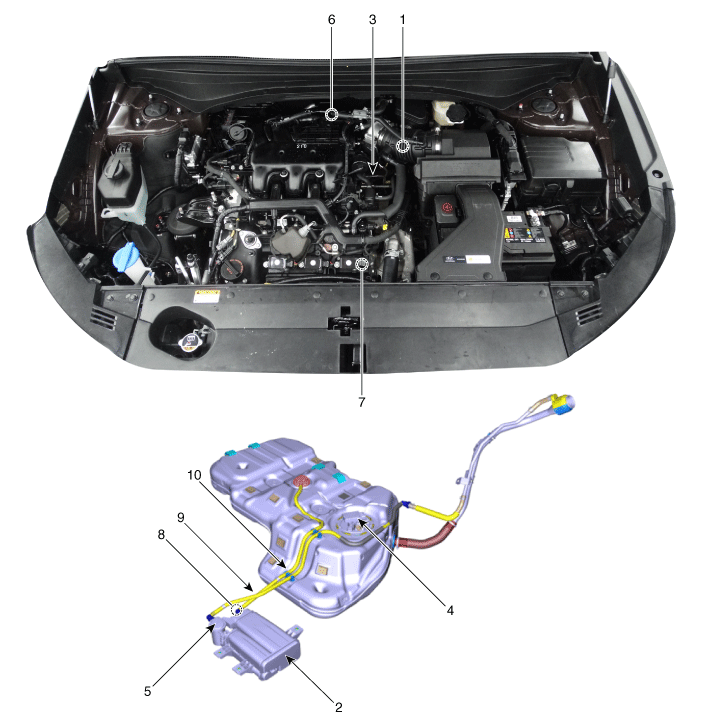

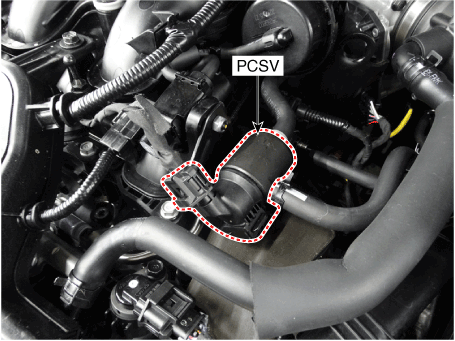

| 1. Клапан PCV 2. Канистра 3. Электромагнитный клапан управления продувкой (PCSV) 4. Датчик уровня топлива (ДУТ) 5. Воздушный фильтр топливного бака |
6. Каталитический нейтрализатор (ВКК) 7. Каталитический нейтрализатор (UCC) 8. Паровой шланг (бачок ↔ впускной коллектор) 9. Паровой шланг (Канистра ↔ Топливный бак) 10. Вентиляционный шланг (Канистра ↔ Атмосфера) |

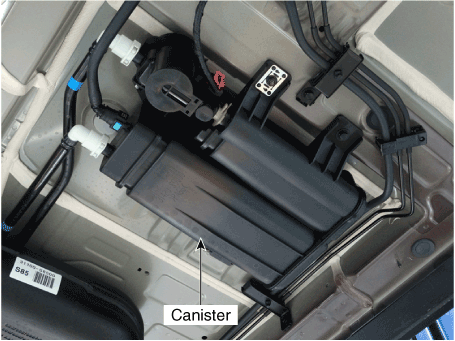

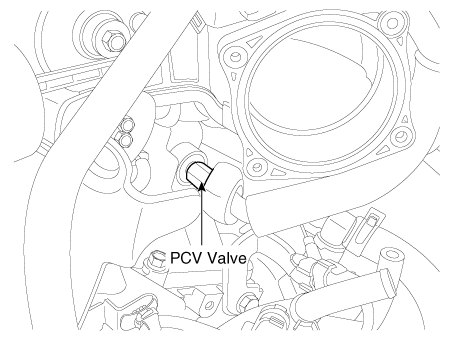

| 1. Клапан PCV | 2. Канистра |
 |
 |

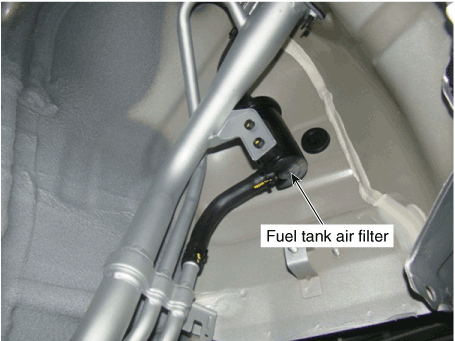

| 3. Электромагнитный клапан управления продувкой (PCSV) | 4. Воздушный фильтр топливного бака |
 |
 |

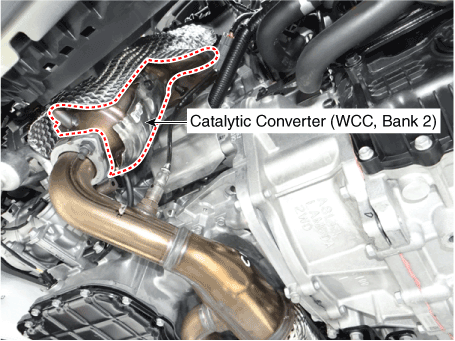

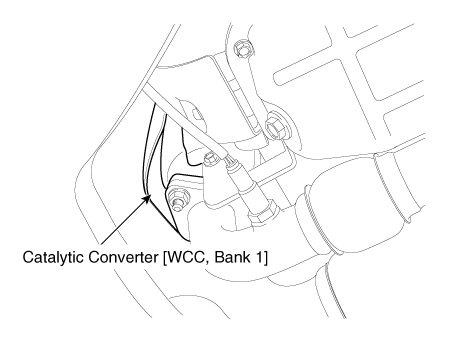

| 5. Каталитический нейтрализатор (WCC, ряд 1) | 5. Каталитический нейтрализатор (WCC, ряд 2) |
 |
 |

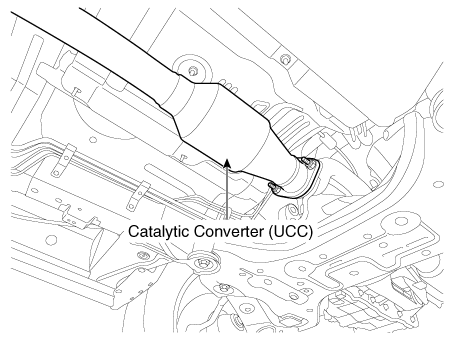

| 6. Каталитический нейтрализатор (UCC) | |
 |
|

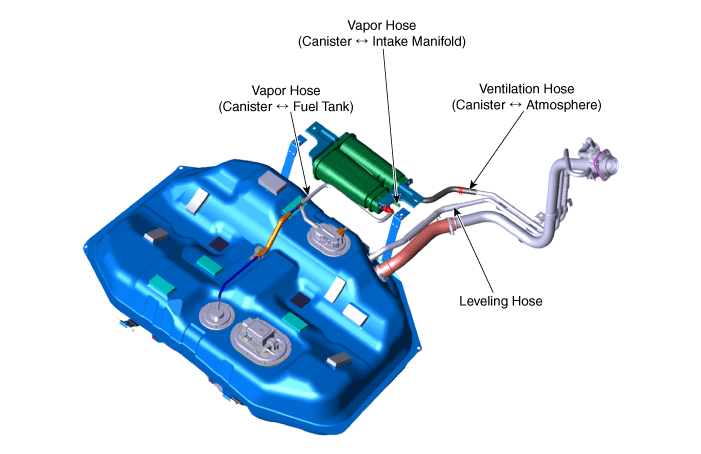

| 7. Выравнивающий шланг 8. Паровой шланг (бачок ↔ впускной коллектор) 9. Паровой шланг (Канистра ↔ Топливный бак) 10. Вентиляционный шланг (Канистра ↔ Атмосфера) |
|
 |
|
