Компоненты и расположение компонентов

Расположение компонента

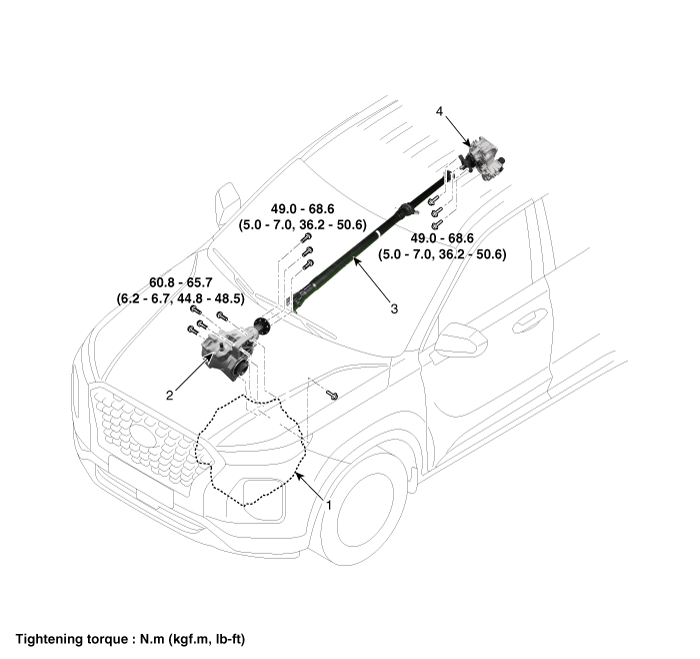

Hyundai Palisade. Components and components location

1. Трансаксель сборка
2. Трансфер в сборе

3. Пропеллер вал в сборе
4. Муфта в сборе

Компоненты

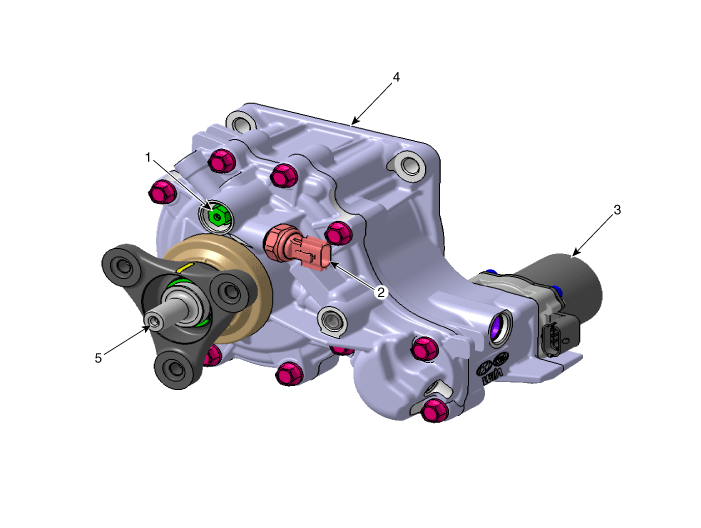

Hyundai Palisade. Components and components location

1. Рельеф клапан
2. Датчик давления
3. Масляный гидромотор

4. Муфта в сборе
5. Входной вал

Описание и работа

Описание

ЭБУ полного привода обрабатывает сигналы от различных датчиков и определяет текущую дорогу и условия вождения. Затем ЭБУ использует эту информацию для реализации точное управление многодисковой муфтой полноприводной муфты и плавная регулировка количество крутящего момента, передаваемого на задние колеса.

Режим полного привода

–

В условиях, требующих высокой мощности движения, таких как старт/подъем подъем/низкая скорость, скорость распределения мощности спереди и сзади составляет 5:5. В условиях движения, не требующих такой мощности, как как постоянная скорость/замедление, транспортное средство работает автоматически в 2WD (кроме ПЕСКА/ГРЯЗИ/СПОРТА)

–	На скользкой дороге, такой как снежная/обледенелая дорога, плавный выход реализуется за счет автоматического распределения движущей силы.

–	В зависимости от выбранного режима Terrain Mode управление сосредоточено на устойчивости движения. а характеристики эвакуации при движении по СНЕГУ и неровной дороге обеспечена в ПЕСКАХ/ГРЯЗЯХ благодаря высокому приводному усилию и распределению приводного усилия ставка.

Электронная муфта — управление полным приводом (в зависимости от условий движения)

Условия вождения

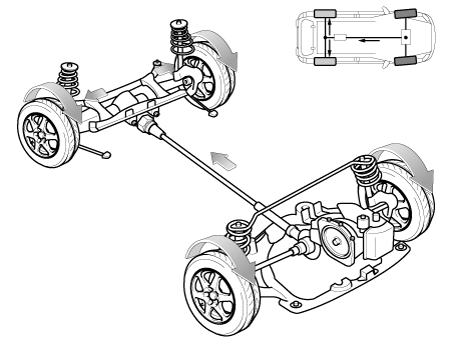

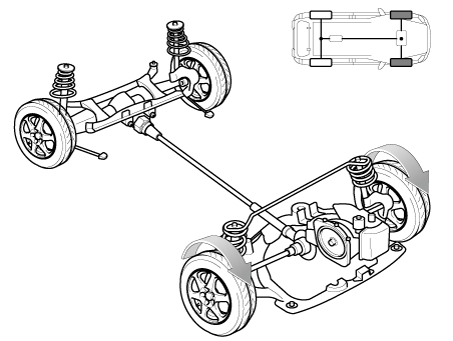

1)	Крейсерская - Мощность передается в основном на передние колеса. Распределение тягового усилия (переднее колесо 100%, заднее колесо 0%)

2)	поворот - Регулирует количество мощности на задние колеса в зависимости от радиус поворота и скорость прохождения поворотов. Распределение тягового усилия (переднее колесо 80%, заднее колесо 20% или переднее колесо\ 50%, заднее колесо 50%)

3)	В случае старта и быстрого разгона - Постоянная мощность привода передается на передние и задние колеса при старте и резком ускорении Распределение тягового усилия (переднее колесо 50%, заднее колесо 50% или переднее колесо 60%, заднее колесо 40%)

Режим местности

1)	При движении по заснеженной дороге (скользкое и ровное дорожное покрытие) - Вождение с низким энергопотреблением, ориентированное на безопасность Распределение тягового усилия (переднее колесо 50%, заднее колесо 50%)

2)	При движении по песчаной дороге (дорожное покрытие с высоким сопротивлением движению) - Высокая мощность вождения Распределение тягового усилия (переднее колесо 50%, заднее колесо 50%)

3)	При движении по грязной дороге (скользкое и неровное дорожное покрытие) - Эффективность побега и стабильность работы Распределение тягового усилия (переднее колесо 50%, заднее колесо 50%)

Операция

Электронная муфта

Hyundai Palisade. Description and operation

1.	Питание подается в следующем порядке: Трансмиссия -> Трансмиссия -> Карданный вал

2.	ЭБУ полного привода рассчитывает необходимый крутящий момент на заднем колесе. и посылает соответствующий управляющий ток на привод (электронный двигатель и гидравлический насос).

3.	Поршень работает за счет давления масла, а трение равно сгенерировано. Затем включается сцепление.

4.	Крутящий момент передается на дифференциал включенным сцеплением. и мощность привода генерируется на заднем колесе.

Процедуры ремонта

осмотр

•	Все агрегаты заполнены смазочной жидкостью (сверхнизкой вязкостью). ATF) перед отправкой. Проверка, заправка и замена поэтому нет необходимости в сцепной жидкости (отсутствие технического обслуживания, пожизненная жидкость).

Удаление

Меры предосторожности при обслуживании муфты

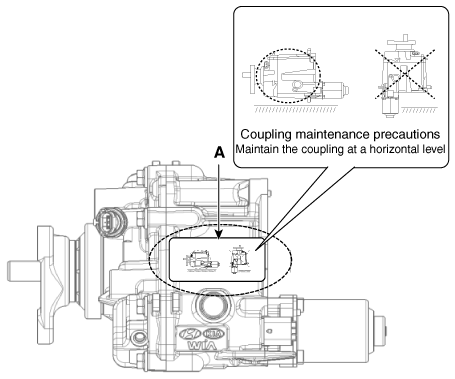

Держите муфту на горизонтальном уровне.

•	Обратитесь к уровню осторожности при обращении (A) при обслуживании муфты. (снятие, установка, замена и т.д.).

•	Всегда сохраняйте горизонтальное положение.

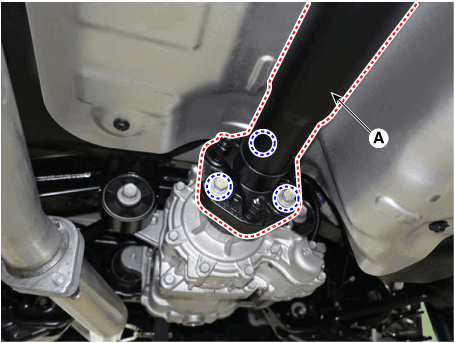

Ослабьте болты крепления заднего карданного вала в сборе, а затем снимите задний карданный вал в сборе (А).

Момент затяжки :

49,0–68,6 Н·м (5,0–7,0 кгс·м, 36,2–50,6 фунт-фут)

Hyundai Palisade. Repair procedures

2.	С помощью плоского инструмента отделите карданный вал от муфты полного привода.

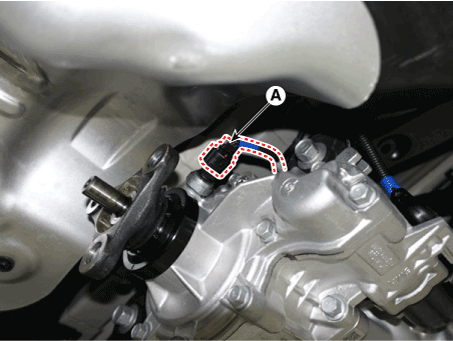

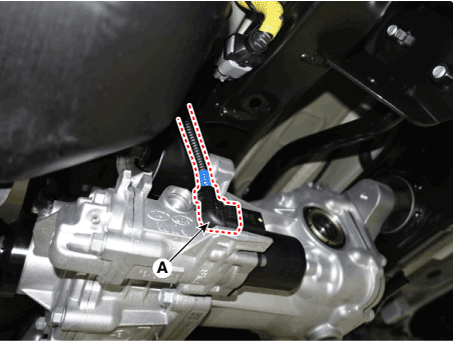

3.	Отсоедините разъем масляного гидравлического двигателя (А).

4.	Отсоедините разъем датчика давления (А).

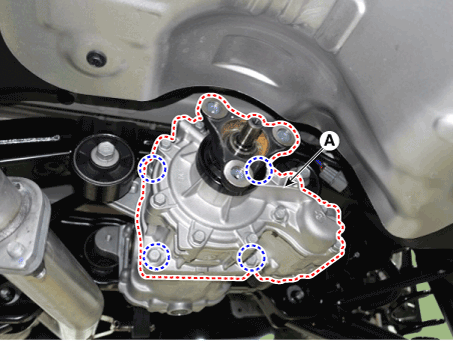

Ослабьте болты крепления узла муфты.

Момент затяжки :

58,9–64,7 Н·м (5,8–6,6 кгс·м, 41,9–47,7 фунт-фут)

6.	С помощью плоского инструмента отделите узел муфты полного привода (А) от задней узел дифференциала.

Монтаж

Для установки выполните процедуру удаления в обратном порядке.

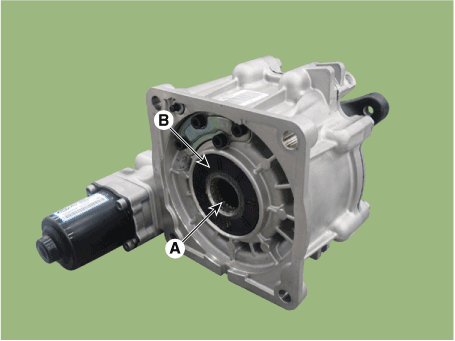

•	Смажьте шлицы (А) молибденовым раствором высокого давления. жир.

•	При установке муфты будьте осторожны, чтобы не повредить сальник (В).

Hyundai Palisade. Repair procedures

2.	После замены муфты сбросьте настройки сцепления ЭБУ полного привода с помощью диагностического прибора. (См. Система управления полным приводом — «Процедуры ремонта»)

Муфта в сборе

Масляный гидравлический двигатель (привод)

Описание и работа Описание ECM полного привода управляет насосом электродвигателя насоса (приводом) для создания давления масла. Давление включает многодисковую муфту для передачи крутящего момента на задние колеса...
