Hyundai Palisade: муфта в сборе / масляный гидравлический двигатель (привод)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система полного привода (AWD) / Муфта в сборе / Масляный гидравлический двигатель (привод)

Описание и работа

Описание

ECM полного привода управляет насосом электродвигателя насоса (приводом) для создания давления масла. Давление задействует многодисковую муфту для передачи крутящего момента на задние колеса. Крутящий момент на задние колеса зависит от давления на сцепление.

Hyundai Palisade. Description and operation

Принципиальные диаграммы

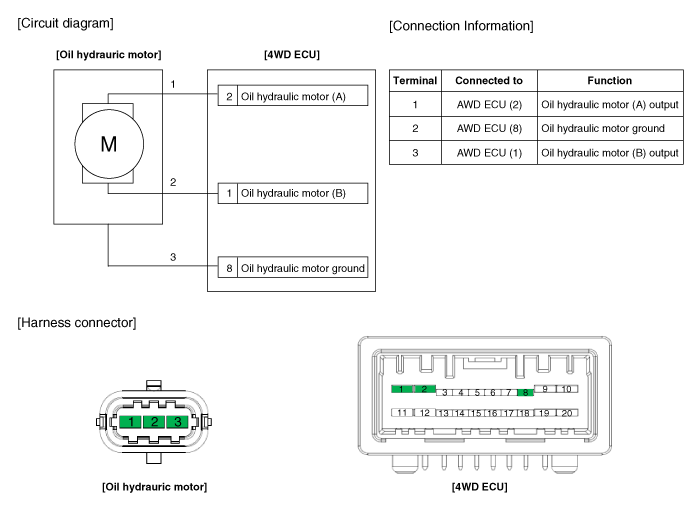

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

Процедуры ремонта

осмотр

•	Если у вас есть код неисправности, связанный с масляным гидравлическим двигателем (привод), проверьте масло гидромотора (привода) в соответствии с процесс осмотра.

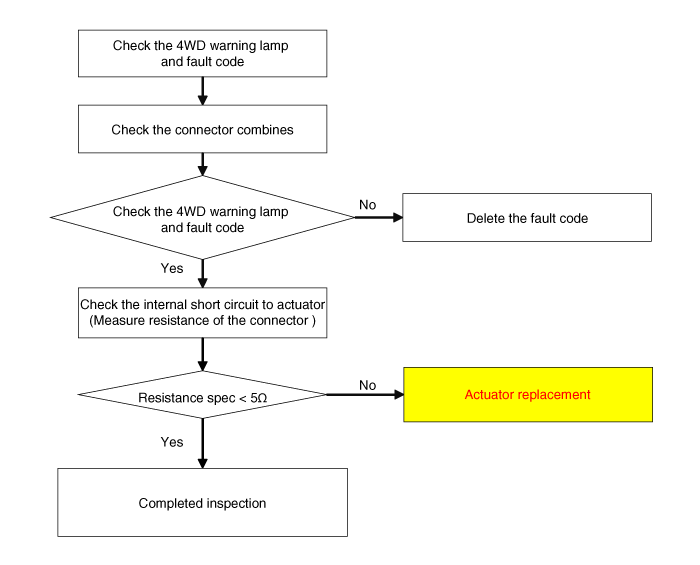

Масляный гидравлический двигатель (привод) Осмотр Процедура

Hyundai Palisade. Repair procedures

Удаление

1.	Снимите муфту в сборе. (См. Система полного привода (AWD) — «Муфта в сборе»)

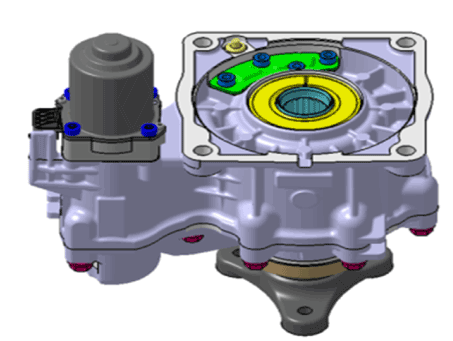

Продолжайте двигаться перпендикулярно после снятия узла муфты.

•	Продолжайте движение перпендикулярно во время удаления (установки) гидромотор (приводы).

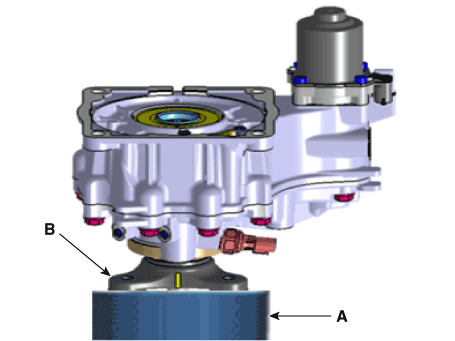

•	Используйте инструмент (A), который позволяет вспомогательному оператору удерживайте или установите муфту в вертикальном положении.

•	Чтобы сторона входного вала (B) не была повреждена.

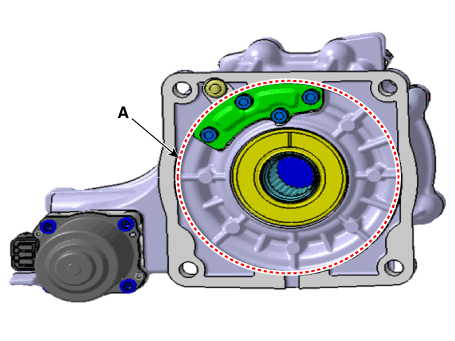

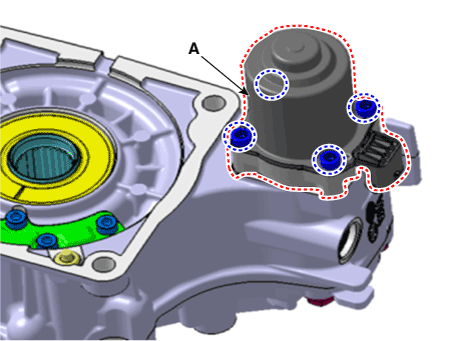

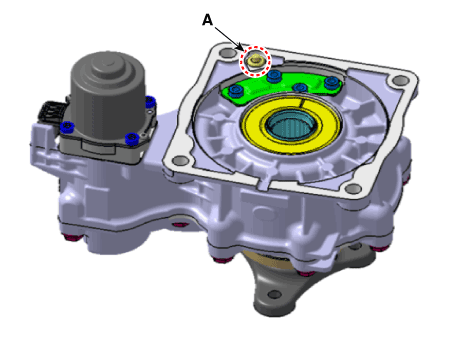

Снимите гидравлический двигатель (А), предварительно ослабив болты с помощью шестигранного ключа.

Hyundai Palisade. Repair procedures

•	Снимите гидравлический двигатель (приводы) после падения как можно больше остаточного масла внутри (A) муфты. (около 5-10 сек)

Монтаж

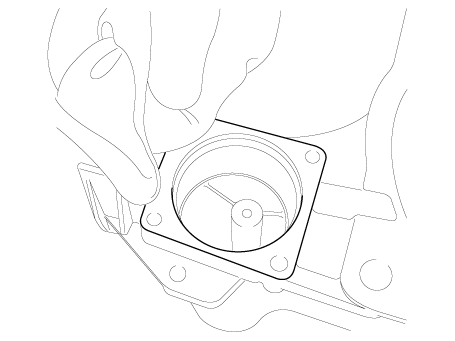

1.	Перед установкой протрите поверхность чистой тряпкой.

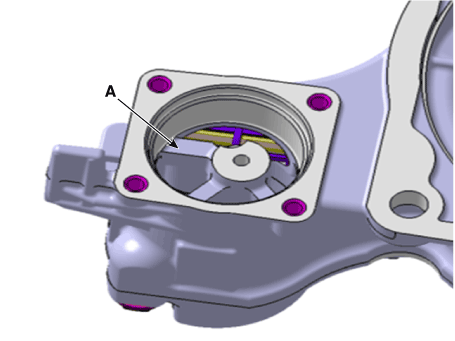

Проверьте уплотнительные кольца (А) нового гидромотора (привода).

Hyundai Palisade. Repair procedures

•	Вы должны предотвратить попадание пыли внутрь гидравлического двигатели (приводы) и корпус.

Затяните болты после установки гидромотора.

•	При установке разъем двигателя (A) должен быть направлен внутрь. направление снаружи муфты.

Момент затяжки:

8,8–10,8 Н·м (0,9–1,1 кгс·м, 6,5–8,0 фунт-фут)

Hyundai Palisade. Repair procedures

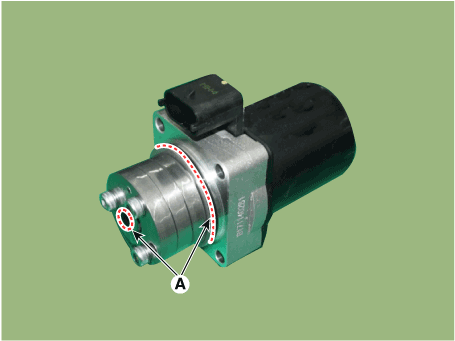

•	При установке масло может рефлюксировать под давлением в отверстие сапуна (А).

Hyundai Palisade. Repair procedures

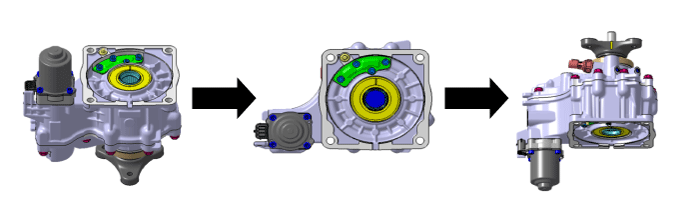

•	Измените направление в направлении стрелки и положите на полу, как показано на рисунке. ※ Масло с обратным холодильником будет стекать на дно.

•	Вы должны предотвратить дополнительный обратный поток в соответствии с заказать, как показано на рисунке.

Hyundai Palisade. Repair procedures

4.	Сотрите вытекшее масло с поверхности (А) чистой тканью.

5.	Установите муфту в сборе. (См. Система полного привода (AWD) — «Муфта в сборе»)
