Электропривод задней двери

Компоненты и расположение компонентов

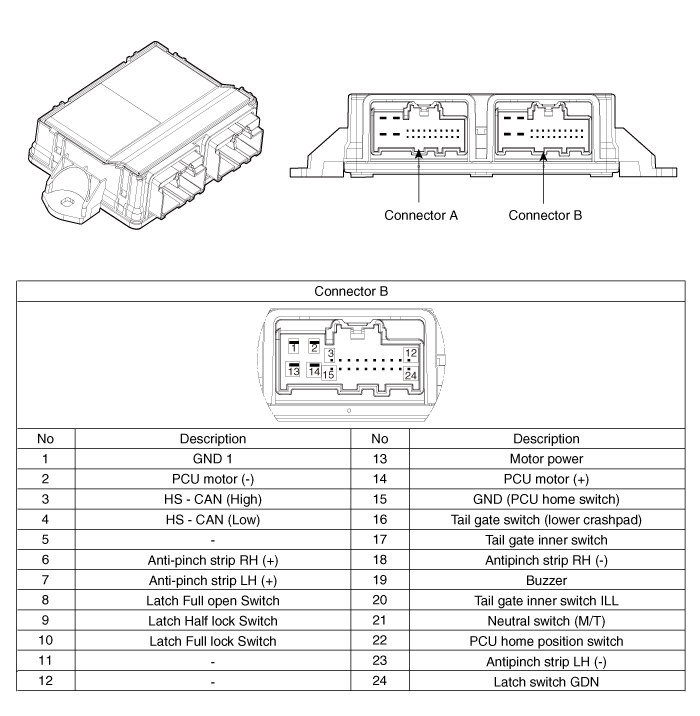

Компоненты

Принципиальные диаграммы

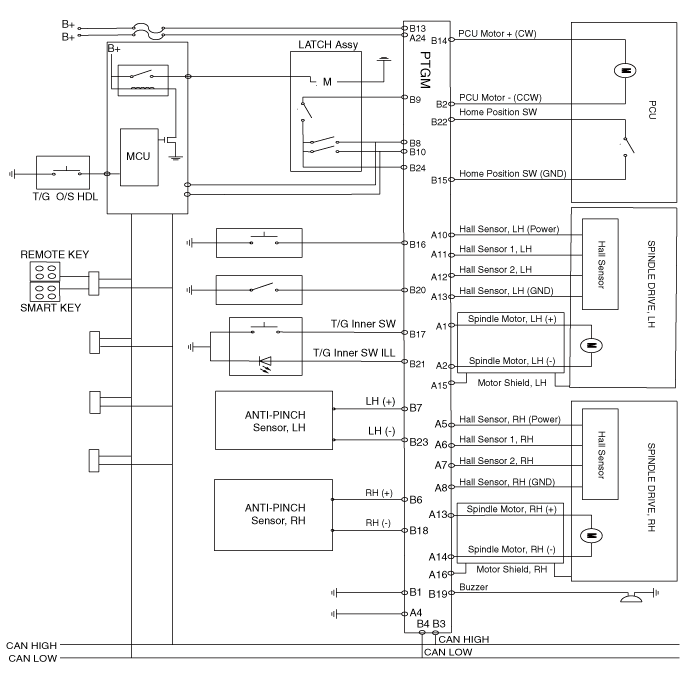

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1 После замены на новый модуль задней двери с электроприводом проверьте Код DTC постоянно. Если существует код DTC B24B0, выполните изменение режима двери багажного отделения с электроприводом. (См. Модуль задней двери с электроприводом — «Устранение неполадок») 2 После замены на новый модуль задней двери с электроприводом выполните инициализация системы. (См. Модуль задней двери с электроприводом — «Устранение неполадок») 3 Перед доставкой клиенту включите заднюю дверь с электроприводом, чтобы Убедитесь, что нет звукового предупреждения.

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите заднюю левую боковую обшивку багажника. (См. Кузов — «Боковая отделка багажника»)
3. 3

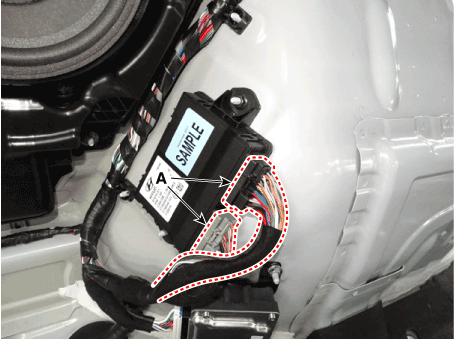

   Снимите разъемы блока задней двери с электроприводом (А).



4. 4

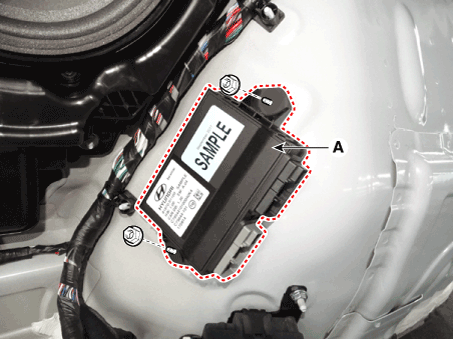

   Снимите блок задней двери с электроприводом (А).



Монтаж

1. 1
   Установите блок задней двери с электроприводом.
2. 2
   Установите заднюю левую боковую обшивку багажника.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Осмотр системы задней двери с электроприводом
