Hyundai Palisade: Модуль задней двери с электроприводом / Устранение неполадок
| Проверка отказов |
Диагностика с помощью диагностического инструмента
| 1. |
В электрической системе тела неисправность можно быстро диагностировать с помощью
система диагностики автомобиля (Diagnostic tool).
Система диагностики (инструмент диагностики) предоставляет следующую информацию.
|
| 2. |

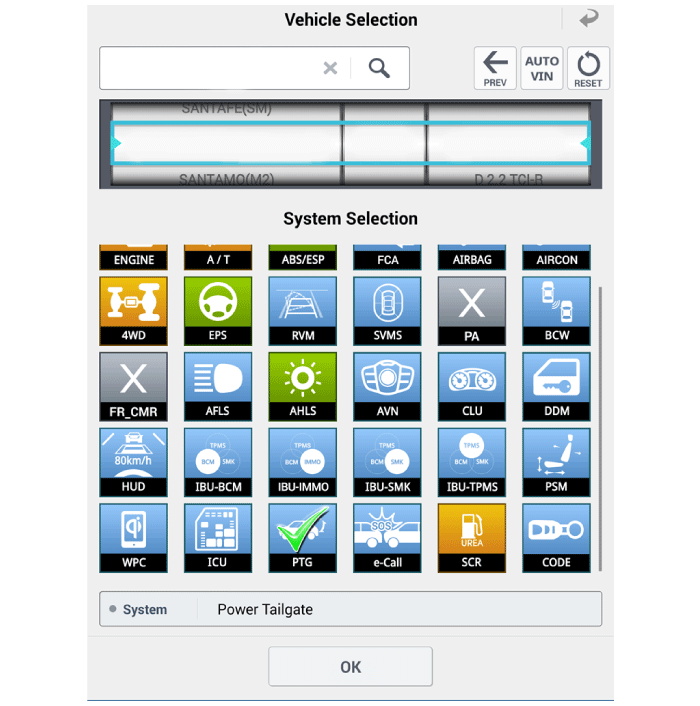

Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и
"Транспортное средство".
|
| 3. |

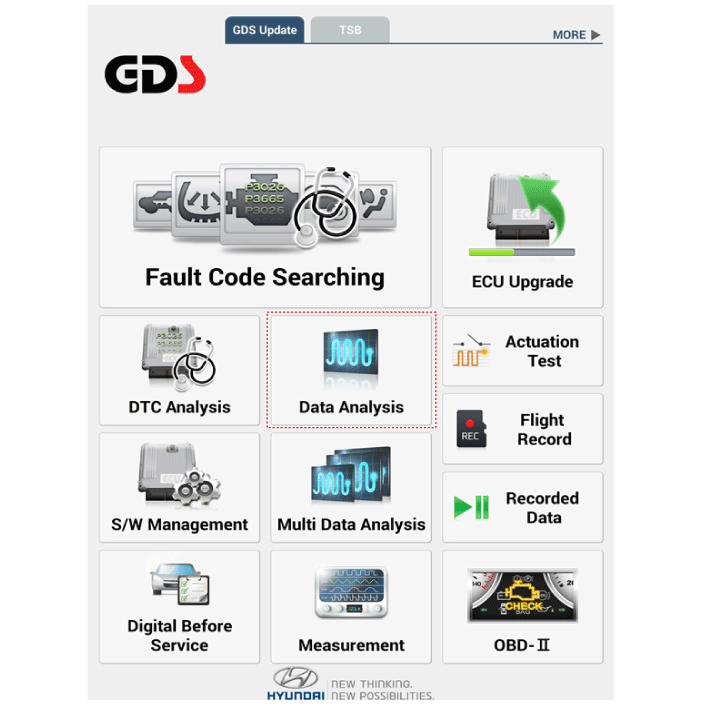

Выберите «Анализ данных».
|
| 4. |

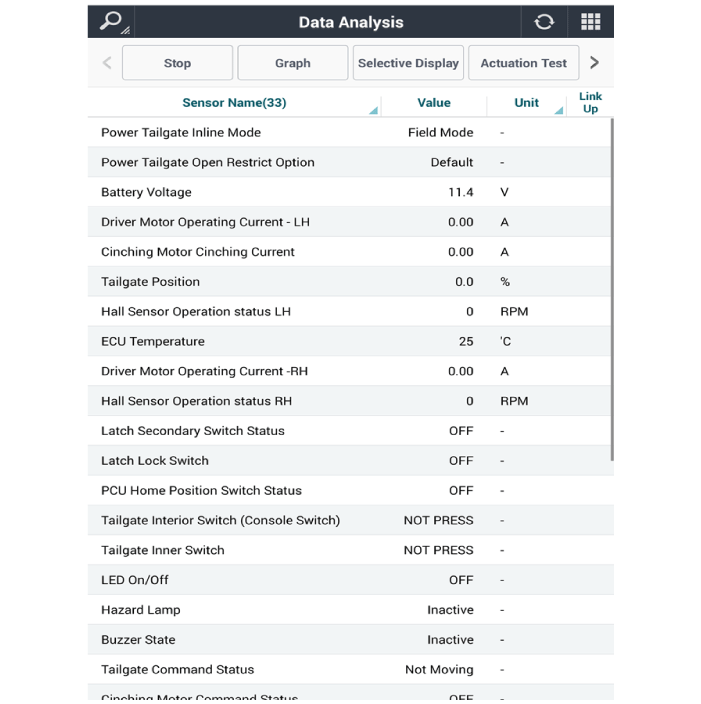

Выберите «PTG» для поиска текущего состояния входных/выходных данных.
|
Изменение режима (система задней двери с электроприводом)
| 1. |
После замены на новый модуль задней двери с электроприводом проверьте наличие кода DTC.
во все времена.
Если существует код DTC B24B0, выполните изменение режима двери багажного отделения с электроприводом.
|
| 2. |

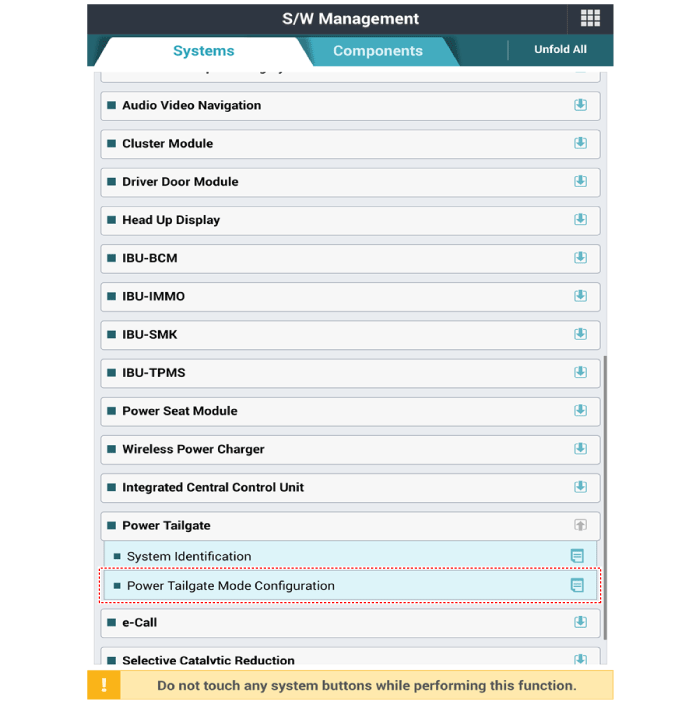

После подключения диагностического инструмента выберите «Управление ПО» и
'Модель автомобиля'.
|
| 3. |
Выберите процедуру «Конфигурация режима задней двери с электроприводом» и «Конфигурация режима задней двери с электроприводом».
|
| 4. |
Выполните процедуру «Настройка режима двери багажного отделения с электроприводом» в соответствии с
к сообщению на экране средства диагностики.
|

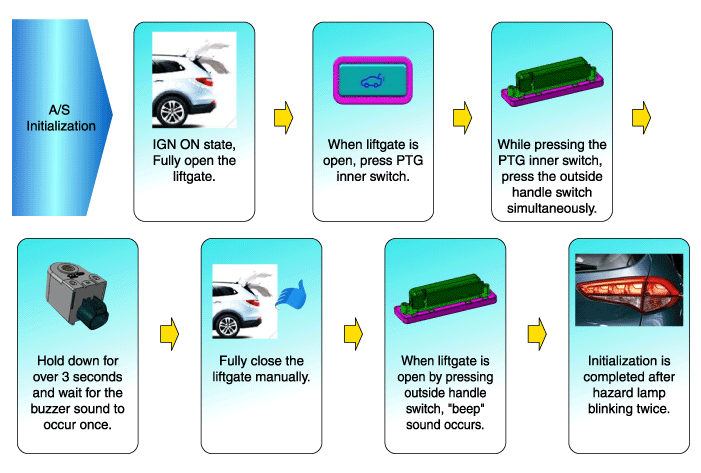

Инициализация системы
Инициализация системы необходима для распознавания закрытого положения двери багажного отделения.
к модулю задней двери.
Процесс инициализации после сброса питания батареи, инициализация системы
необходим для точного определения положения максимального открытия и закрытия задней двери.
Задняя дверь с электроприводом работает нормально после завершения инициализации системы.
Процедура :
Осмотр и испытание — система задней двери с электроприводом
Система Power Tailgate представляет собой сложную систему, состоящую из нескольких компонентов.
Чтобы получить точный результат проверки, модуль управления задней двери с электроприводом должен
быть осмотрены.
Самый надежный, эффективный и точный метод — использование диагностического инструмента.
требуется электропривод задней двери.
Диагностический инструмент помогает техническим специалистам при осмотре отключенного коммутатора и позволяет
для проверки записи текущего состояния переключателя модуля управления задней дверью с электроприводом.
Аккумулятор должен быть полностью заряжен перед проведением всех испытаний на питание
задняя дверь, а все мешающие элементы системы должны быть показаны и
понял. (см. пояснение к умной двери багажника) См. анализ
справочная таблица при осмотре и тестировании умной задней двери.
|
Положение дел
|
Причина
|
Решение
|
|
Внезапное открытие двери багажника
|
Активация по ошибке или неисправность переключателя открытия/закрытия
|
Проверьте на короткое замыкание или неисправность короткого замыкания переключателя
|
|
Неисправность защелки в сборе
|
Проверьте подключение проводки
|
|
|
Проверьте наличие кода неисправности и при необходимости замените защелку.
|
||
|
Отказ Smart Tailgate или модуля управления кузовом
|
Сбросьте предохранитель модуля или снова подключите аккумулятор. Если он не работает должным образом,
проверьте подключение проводки и проанализируйте руководство.
|
|
|
Невозможно открыть и закрыть дверь багажника
|
Ложная индикация или состояние не припарковано
|
Проверить состояние переключателя с помощью анализирующего устройства
|
|
Низкое напряжение батареи модуля Power Tailgate
|
Проверьте правильность напряжения на задней двери с электроприводом.
|
|
|
Аккумулятор заряжен
|
||
|
Вздутие предохранителя
|
Проверьте, не вздулся ли предохранитель
|
|
|
Неисправность шпинделя PTG
|
Проверить состояние шпинделя PTG
|
|
|
Критический сбой кода в блоке управления BCM/задней двери
|
Проверьте статус кода с помощью инструмента диагностики
|
|
|
Неисправность защелки в сборе
|
Проверьте, не вздулись ли соединения проводки предохранителя.
|
|
|
Проверьте, не мешает ли какой-либо посторонний предмет работе защелки.
сборка.
|
||
|
Невозможно открыть и закрыть заднюю дверь
|
Неисправность в сборке двигателя
|
Проверить сборку двигателя
|
|
Интерференция составляющих компонентов
|
Замените необходимые детали или сбросьте неисправное положение.
|
|
|
Проблема с проводкой (система или автомобиль)
|
Решите проблему с помощью карты проводки.
|
|
|
См. схему подключения.
|
||
|
Потеря электричества во время работы задней двери
|
Проблема с проводкой (система или автомобиль)
|
Решите проблему с помощью карты проводки.
|
|
См. схему подключения.
|
||
|
Низкое напряжение автомобильного аккумулятора
|
Проверьте правильность напряжения PTGM.
|
|
|
Зарядить аккумулятор
|
||
|
Сбой в электроприводе задней двери или BCM
|
Проверьте код неисправности с помощью анализирующего устройства
|
|
|
Неисправность в сборке двигателя
|
Проверьте двигатель в сборе
|
|
|
Блокировка питания невозможна в первичном/вторичном положении
|
Неисправность защелки в сборе
|
Проверьте, не вздулись ли соединения проводки предохранителя.
|
|
Проверьте код неисправности с помощью анализирующего устройства
|
||
|
Решите проблему, используя руководство по анализу автомобиля.
|
||
|
При необходимости замените узел защелки.
|
||
|
Интерференция составляющих компонентов
|
Замените необходимые детали или сбросьте неисправное положение.
|
|
|
Сбой в электроприводе задней двери или BCM
|
Проверьте код неисправности с помощью анализирующего устройства
|
|
|
Чрезмерное усилие уплотнения задней двери
|
Проверьте, нет ли ударов по уплотнению, неисправности сборки, наличия постороннего предмета или других возможных причин.
факторы.
|
|
|
Неисправность в сборке двигателя
|
Проверьте двигатель в сборе
|
|
|
Невозможно разблокировать защелку в основном положении
|
Ложная индикация или состояние не припарковано
|
Проверить состояние переключателя с помощью анализирующего устройства
|
|
Низкое напряжение батареи модуля Power Tailgate
|
Проверьте правильность напряжения на задней двери с электроприводом.
|
|
|
Аккумулятор заряжен
|
||
|
Вздутие предохранителя
|
Проверьте, не вздулся ли предохранитель
|
|
|
Неисправность защелки в сборе
|
Проверить состояние переключателя с помощью анализирующего устройства
|
|
|
Проверьте, не мешает ли посторонний предмет работе узла защелки или
удары по компонентам.
|
||
|
Решите проблему, используя руководство по анализу автомобиля.
|
||
|
При необходимости снимите узел защелки.
|
||
|
Неисправность в соединении внешней ручки
|
Проверьте соединение рукоятки и соединение проводки.
|
|
|
Отказ электропривода задней двери или модуля управления кузовом
|
Проверьте код неисправности или выполните цикл, используя анализирующее устройство.
|
|
|
Интерференция составляющих компонентов
|
Замените необходимые детали или сбросьте неисправное положение.
|
|
|
Управление дверью багажника с помощью выдвижного/консольного переключателя недоступно.
|
Вздутие предохранителя
|
Проверьте, не вздулся ли предохранитель
|
|
Низкое напряжение ПТГМ
|
Проверьте правильность напряжения PTGM.
|
|
|
Зарядить аккумулятор
|
||
|
Невозможно разблокировать электрический замок
|
Неисправность замка в сборе
|
Проверьте, не мешает ли посторонний предмет работе узла защелки или
удары по компонентам.
|
|
Проверьте код неисправности или выполните цикл, используя анализирующее устройство.
|
||
|
Проверьте переключатель «полюс/защелка» с помощью анализирующего устройства.
|
||
|
Устраните проблему с помощью руководства по осмотру автомобиля
|
||
|
Невозможно разблокировать электрический замок
|
Неисправность модуля электропривода задней двери
|
Устраните проблему с помощью руководства по осмотру автомобиля
|
|
Отказ модуля управления кузовным оборудованием (BCM)
|
Устраните проблему с помощью руководства по осмотру автомобиля
|
|
|
Замените BCM при необходимости
|
||
|
Неисправность беспроводного ключа дистанционного управления
|
Перепишите программу ключа беспроводного дистанционного управления
|
|
|
Замените ключ беспроводного дистанционного управления
|
||
|
Неисправность мотора задней двери в сборе
|
Проверьте, нет ли посторонних предметов, мешающих работе узла двигателя.
|
|
|
Проверьте подключение проводки
|
||
|
Замените узел, если муфта двигателя не работает.
|
||
|
Замените переключатель, если переключатель полного открытия не работает
|
||
|
Устраните проблему с помощью руководства по осмотру автомобиля
|
||
|
При необходимости замените двигатель
|
||
|
Невозможно поддерживать открытое состояние задней двери
|
Отказ на шпинделе PTG
|
Заменить шпиндель PTG
|
|
Проверьте, не повреждены ли прикрепленные объекты
|
||
|
Чрезмерное рабочее усилие при открытии и закрытии
|
Отказ на шпинделе PTG
|
Заменить шпиндель PTG
|
|
Проверьте, не повреждены ли прикрепленные объекты
|
||
|
Интерференция составляющих компонентов
|
Замените необходимые детали или сбросьте неисправное положение.
|
|
|
Когда дверь багажника продолжает запираться
|
Неисправность замка в сборе
|
Проверьте, не вздуты ли соединения проводки и предохранитель.
|
|
Проверьте переключатель с помощью анализирующего устройства
|
||
|
Когда задняя дверь остается в режиме электрического замка
|
Неисправность замка в сборе
|
Проверьте подключение проводки
|
|
Проверить наличие инородного объекта
|
||
|
Устраните проблему с помощью руководства по осмотру автомобиля
|
||
|
Неисправность модуля управления
|
Проверьте код неисправности с помощью анализирующего устройства
|
|
|
Проблема с проводкой (система или автомобиль)
|
Решить проблему, обратившись к электрической цепи
|
|
|
См. схему подключения.
|
||
|
Подробный процесс см. в руководстве по осмотру автомобиля.
|
||
|
Выход из строя моторной сборки
|
Постоянно проверяйте операционную среду
|
|
|
Проблема с проводкой (система или автомобиль)
|
Решить проблему, обратившись к электрической цепи
|
|
|
См. схему подключения.
|
||
|
Очень медленно открывается дверь багажника
|
Напряжение аккумуляторной батареи автомобиля слишком низкое
|
Проверьте правильность напряжения PTGM.
|
|
Зарядить аккумулятор
|
||
|
Неисправность шпинделя ПТГ задней двери
|
При необходимости замените шпиндель PTG задней двери.
|
|
|
Интерференция составляющих компонентов
|
Замените необходимые детали или сбросьте неисправное положение.
|
|
|
Слишком крутой угол наклона автомобиля для работы на электричестве
|
Управляйте задней дверью вручную
|
|
|
Неисправность мотора задней двери в сборе
|
При необходимости замените двигатель в сборе
|
|
|
Дребезжащий или скрипучий звук
|
Посторонний предмет застрял в компонентах задней двери
|
Удалить чужой объект
|
|
Чрезмерное затягивание или ослабление компонентов
|
Устраните чрезмерную герметичность или рыхлость
|
осмотр
осмотр
Нормальная работа задней двери, процесс передачи/приема
•
Переключатель с ключом FOB : Переключатель с ключом FOB → BMC / SMK → связь CAN
→ Модуль ПТГ
•
Переключатель драйвера: переключатель драйвера → проводка → модуль PTG
•
Внешний переключатель: внешний переключатель → проводка → SJB → связь CAN
→ Модуль ПТГ
① Нажмите кнопку открывания крышки багажника с электроприводом.
② Передача/прием сигнала открытия задней двери с электроприводом по шине CAN и проводке.
③ Открыта задняя дверь с электроприводом
•
Работа двери багажника с электроприводом активируется взаимной связью
с бортовым модулем и переключателем...
Электропривод задней двери
Компоненты и расположение компонентов
Компоненты
Принципиальные диаграммы
Принципиальная электрическая схема
Процедуры ремонта
Удаление
1)
После замены на новый модуль задней двери с электроприводом проверьте
Код DTC постоянно...
Дополнительная информация:
Hyundai Palisade (LX2) 2020-2023 Руководство по эксплуатации: Задний климат-контроль
1. Кнопка ВЫКЛ. 2. Кнопка выбора режима 3. Кнопка контроля температуры 4. Кнопка управления скоростью вентилятора. Если нажать задний климат-контроль кнопка передней системы климат-контроля, задние пассажиры могут контролировать задняя климатическая система с использованием задней система климат-контроля...
Hyundai Palisade (LX2) 2020-2023 Руководство по техническому обслуживанию: Система складывания 3-го сиденья
Компоненты и расположение компонентов Компоненты 3 место 1. 3-й правый мотор складывания 2. Блок управления складывающимся сиденьем 3. 3-й левый двигатель складывания Боковая отделка багажника 1. 2-й/3-й встроенный переключатель сиденья (3-е складывание/раскладывание) 2...
Категории
- Главная страница
- Руководство пользователя Palisade 1-го поколения
- Руководство по обслуживанию Palisade 1-го поколения
- Чтобы активировать систему ISG
- Автоматический дверной замок и Разблокировать функции
- Противоугонная система
- Новое на сайте
- Самое главное об автомобиле
Как работает система подушек безопасности Работать?
SRS состоит из следующих компоненты:
1. Модуль передней подушки безопасности водителя
2. Модуль передней подушки безопасности пассажира
3. Модули боковых подушек безопасности
4. Модули шторок безопасности
5. Втягивающее устройство предварительного натяжения
6. Сигнальная лампа подушки безопасности
7. Модуль управления SRS (SRSCM)/
Датчик опрокидывания
8. Датчики лобового столкновения
9. Датчики бокового удара
10.Боковые датчики давления
11. Система классификации пассажиров
12. Модуль коленной подушки безопасности водителя
