Решетка радиатора

Компоненты и расположение компонентов

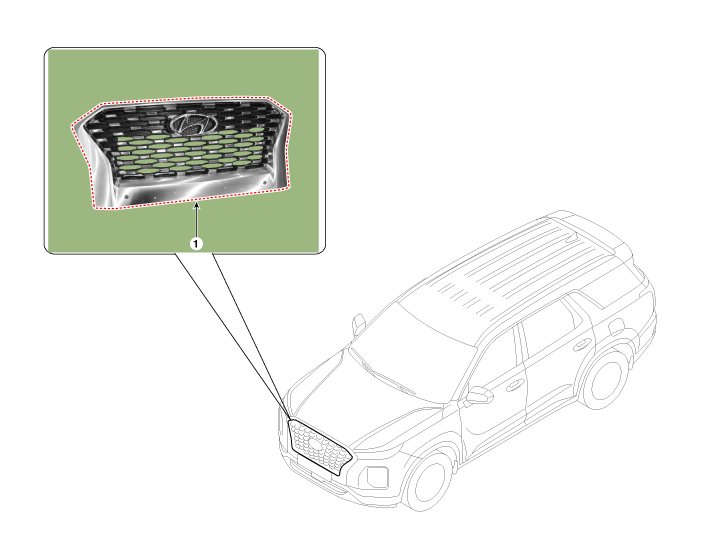

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите кожух переднего бампера. (См. Передний бампер — «Крышка переднего бампера»)
2. 2

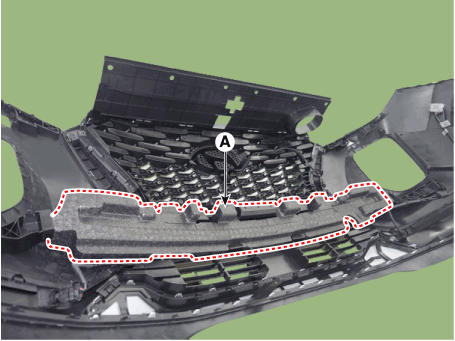

   Снимите амортизатор переднего бампера (А).



3. 3

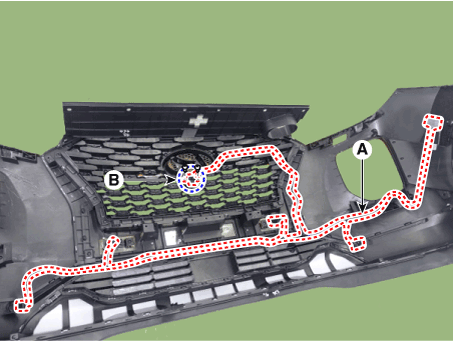

   Снимите проводку решетки радиатора (А), ослабьте крепежные винты и снимите кронштейн (В).



4. 4

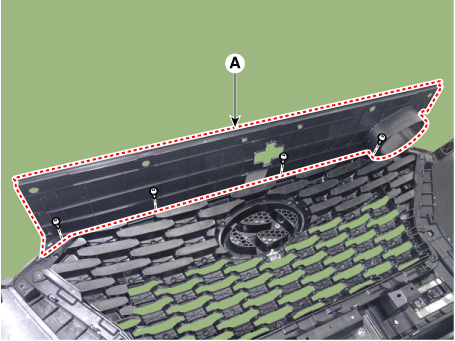

   Ослабьте крепежные винты и снимите верхнюю крышку переднего бампера (А).



5. 5

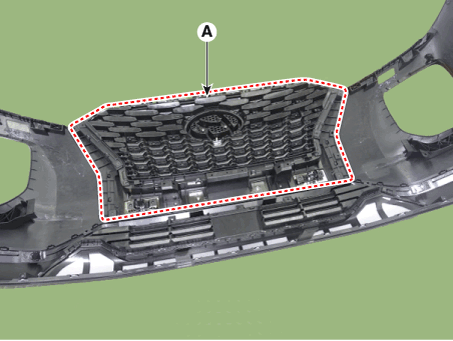

   Ослабьте крепежные винты и снимите решетку радиатора (А).



6. 6
   Для установки выполните процедуру удаления в обратном порядке.

   Замените все поврежденные зажимы (или фиксаторы штифтового типа).
