Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите заднее сиденье. (См. Заднее сиденье — «Заднее сиденье в сборе»)
2. 2
   Снять обшивку порога задней двери. (См. Отделка салона — «Отделка дверных протертостей»)
3. 3
   Снимите багажный коврик в сборе (А).
4. 4
   Снимите грузовой экран (B).
5. 5
   Ослабьте крепежные зажимы и снимите заднюю поперечную облицовку (С).
6. 6
   Ослабьте крепежные винты, снимите боковую обшивку багажника (D).
7. 7
   Для установки выполните процедуру удаления в обратном порядке.
8. 8
   Нажмите на стопорный штифт и разъедините различные разъемы.

   Замените все поврежденные зажимы (или фиксаторы штифтового типа).

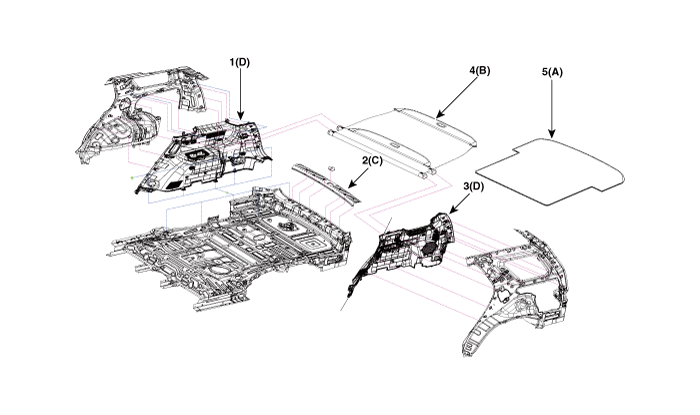

   1. Боковая обшивка багажника [Правый] 2. Задняя поперечная обшивка 3. Боковая обивка багажника [LH]

   4. Грузовой экран 5. Сборка багажного коврика
