Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)
2. 2
   Снимите подушку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
3. 3
   Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)
4. 4
   Снимите боковую отделку капота. (См. Отделка салона — «Боковая отделка капота»)
5. 5
   Снимите нижнюю облицовку центральной стойки. (См. Отделка салона — «Отделка центральной стойки»)
6. 6
   Снимите модуль педали акселератора. (См. Топливная система - "педаль акселератора").
7. 7

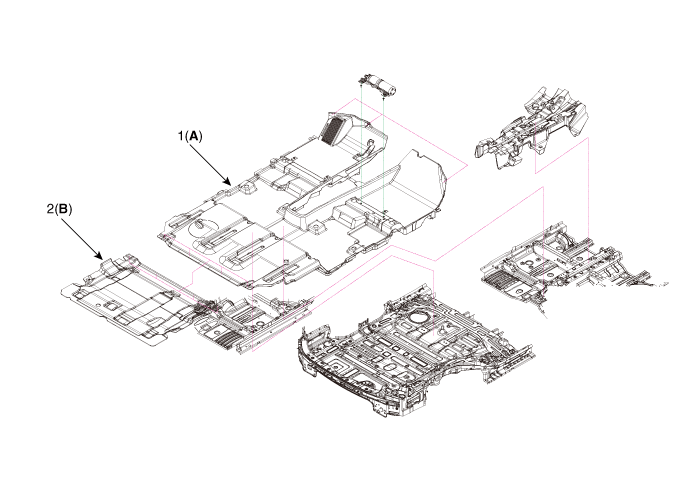

   Снимите передний напольный коврик (А) и задний напольный коврик в сборе. (Б).
8. 8
   Для установки выполните процедуру удаления в обратном порядке.

   Замените все поврежденные зажимы (или фиксаторы штифтового типа).



   1. Ковер переднего пола сборка

   2. Ковер заднего пола сборка
