Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов
Руководство по ремонту автомобилей Hyundai Tucson.
/
Система контроля выбросов
/
Система контроля испарения топлива
/ Компоненты и расположение компонентов

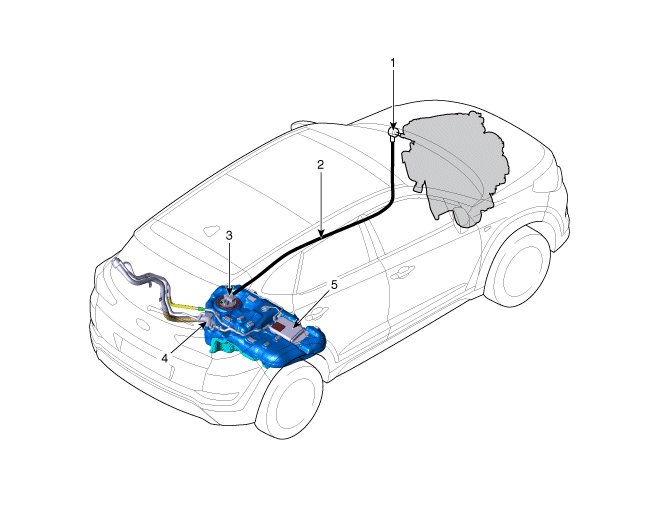

| расположение компонента |
|
1. Электромагнитный клапан управления
продувка (PCSV)
2. Паропровод 3. Клапан ОРВР |
4. Воздушный фильтр бака
топливо
5. Канистра |
Принципиальные диаграммы
ПРИНЦИПАЛЬНАЯ СХЕМА
водохранилище
Резервуар заполнен активированным углем и поглощает пары в
Топливный бак. Скопление паров топлива...
Процедуры ремонта
Контроль
[Проверка герметичности EVAP.]
1.
Выберите «Тест утечки EVAP».
2.
Проведите тест согласно...
