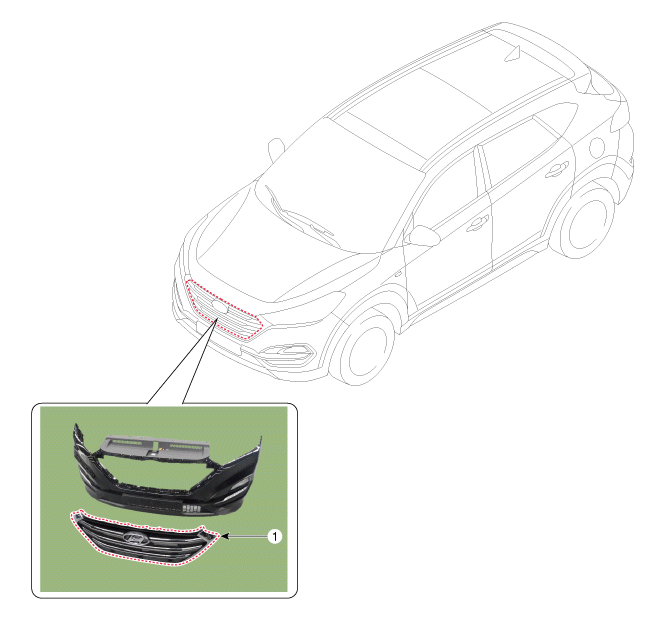

решетка радиатора

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите кожух переднего бампера. (См. Передний бампер — «Крышка переднего бампера»)
2. 2
   Ослабьте фиксирующий винт и снимите верхнюю крышку. решетка (А).



3. 3
   Снимите фиксирующую скобу, затем снимите амортизатор переднего бампера. энергии (А).



4. 4

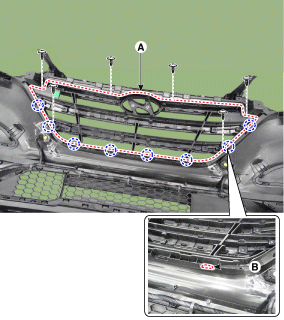

   Ослабьте крепежные винты решетки радиатора.
5. 5
   С помощью отвертки или съемника потяните зажим (B) вверх. и снимите решетку радиатора (А).



6. 6
   Для установки выполните процедуру, обратную снятию.
