Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите заднее сиденье. (См. Заднее сиденье — «Заднее сиденье»)
2. 2
   Снимите защитную накладку с задней двери. (См. Отделка салона — «Обшивка дверей»)
3. 3
   Снимите экран грузового отсека (А).
4. 4
   Снимите заднюю полку багажного отделения (В).
5. 5
   Снимите панель багажника (С).
6. 6
   Снимите заднюю поперечную накладку (D).
7. 7
   Ослабив крепежные винты, снимите накладку с панели. багажник (Е).
8. 8
   Для установки выполните процедуру, обратную снятию.

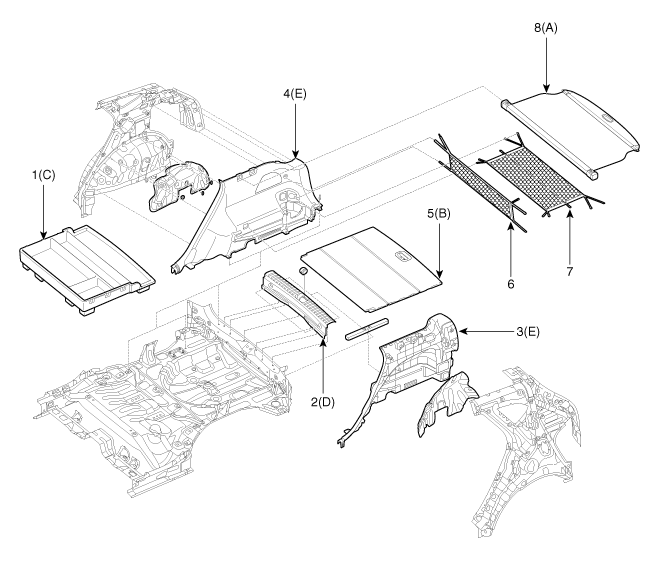

   1. Багажный лоток 2. Задний поперечный орнамент 3. Боковой молдинг багажника [G] 4. Боковой молдинг багажника [D]

   5. Багажное отделение 6. Багажная сетка [тип конверта] 7. Багажная сетка [наземного типа] 8. Экран грузового отсека
