Панорамный люк

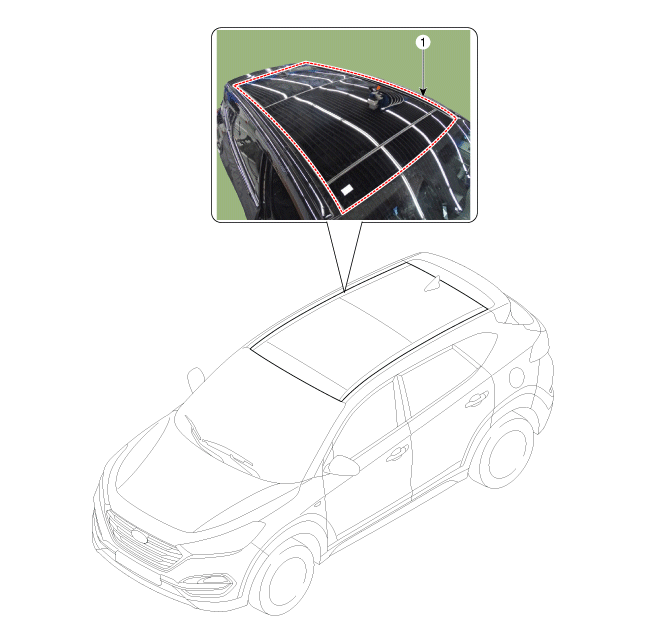

Компоненты и расположение компонентов

расположение компонента

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите обшивку крыши. (См. Отделка крыши — «Отделка крыши»)
2. 2
   Снимите ветровое стекло. (См. «Ветровое стекло»)
3. 3
   Снимите багажник на крыше. (См. Боковые молдинги кузова — «Багажная полка»)
4. 4

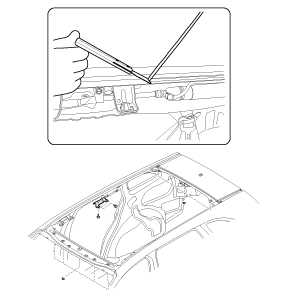

   С помощью отвертки или съемника снимите молдинг крыши (А).



5. 5

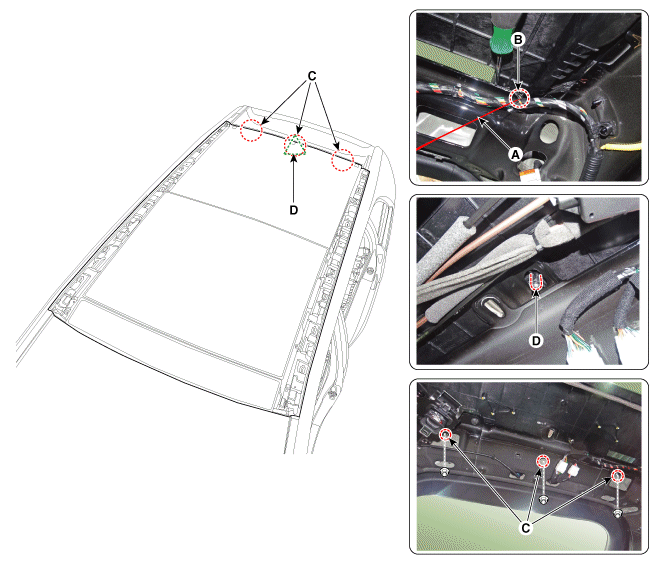

   Ослабьте гайки панорамного люка (А). (До)



   (Назад)



6. 6

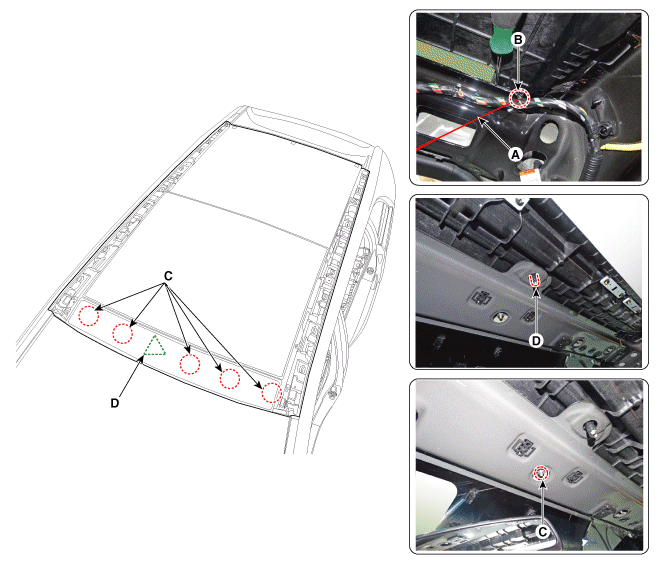

   Ослабьте болты (А) панорамного люка.



7. 7
   Потяните квадратный провод (A) в стороны, затем приложите усилие направление стрелки, чтобы срезать остаточное уплотнение на краю спереди (В).



8. 8
   Когда провод проводки будет виден в корпусе, потяните за электропроводка (А) в направлении, указанном стрелкой.



9. 9

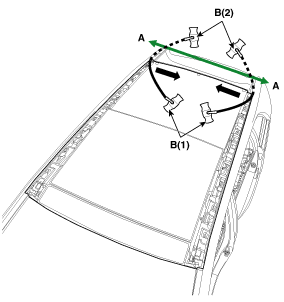

   Потяните квадратный провод (B) в стороны, затем приложите усилие к направление стрелки, чтобы вырезать остатки прокладки на детали спереди (А-А).

   • B(1): Задача в машине
   • B(2): Задача вне автомобиля





10. 10
    Потяните квадратный провод (B) в стороны, затем приложите усилие к направление стрелки, чтобы вырезать остатки прокладки на детали сторона (А-А).

    • B(1): Задача в машине
    • B(2): Задача вне автомобиля



11. 11
    Отсоедините боковой кронштейн с помощью плоской отвертки и потяните трос (А) внутрь.



12. 12
    Потяните квадратный провод (B) в стороны, затем приложите усилие к направление стрелки, чтобы вырезать остатки прокладки на детали назад (А-А).

    • B(1): Задача в машине
    • B(2): Задача вне автомобиля





13. 13
    Снимите панорамный люк в сборе (А) после обрезки. прокладка со всех сторон.



14. 14

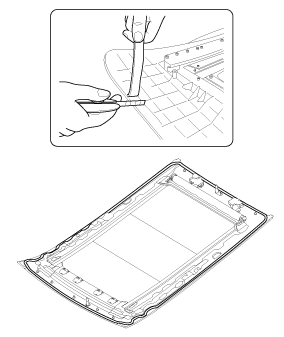

    Соскребите старый клей ножом до толщины примерно 2 мм (0,08 дюйма) на поверхности склеивания фланца отверстия панорамный люк.



15. 15
    Очистите склеиваемую поверхность кузова губкой. пропитан спиртом. После очистки удалите масло, жир и Поверхность воды.



16. 16
    Очистите кромку панели кузова и панорамный люк спиртом или пневматическим пистолетом.
17. 17
    Край кузовной панели загрунтовать грунтовкой.



18. 18
    Нанесите грунтовку на край панорамного люка.



19. 19
    Установите уплотнение (B) на панорамный люк. (А) клеевым пистолетом.



20. 20

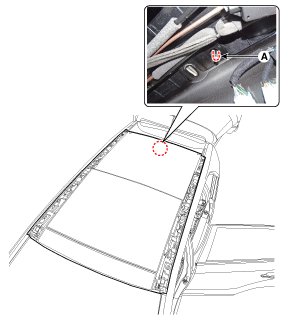

    При установке панорамного люка сопоставьте центральное отверстие устройства корпуса (A) с фланцем кузов. (До)



    (Назад)



21. 21
    После установки панорамного люка проверьте выравнивание и пробелы с обеих сторон.

    	РАЗДЕЛ	Выравнивание	Измерять
    ДО	А-А	1,0 мм (0,0394 дюйма)	6±1 мм (0,2362~0,0394 дюйма)
    НАЗАД	В-В	-0,95~0,55 мм (0,0374~0,0217 дюйма)	5 ± 1 мм (0,1969 ± 0,0394 дюйма)
    Боковой	CC	-	4 ± 1 мм (0,1575 ± 0,0394 дюйма)






22. 22

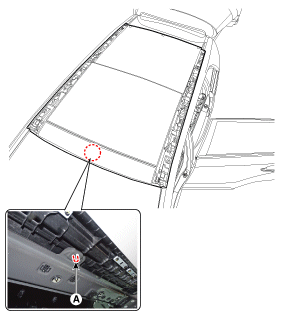

    Установите гайки крепления панорамного люка (А). (До)

    Момент затяжки: 19,6 ~ 29 Н·м



    (Назад)

    Момент затяжки: 19,6 ~ 29 Н·м



23. 23
    Установите болты панорамного люка (А).

    Момент затяжки: 19,6 ~ 29 Н·м



24. 24
    Установите ветровое стекло. (См. «Ветровое стекло»)
25. 25
    Чтобы убедиться, что нанесенный герметик полностью затвердевшей, оставьте автомобиль на ровной поверхности не менее чем на 4 часа. меньше после установки панорамного люка.
26. 26
    Выполните тест на утечку.
27. 27
    Установите задний молдинг крыши (А).



28. 28
    Установите багажник на крышу. (См. Боковые молдинги кузова — «Багажная полка»)
29. 29
    Установите хедлайнер. (См. Отделка крыши — «Отделка крыши»)
