Процедуры ремонта переднего сиденья

Замена

Замена сиденья в сборе

1. 1
   Снимите крышку крепления сиденья.
2. 2
   Ослабив болты крепления узла сиденья, снимите узел сиденья (А).

   Момент затяжки : 44,1 ~ 59 Н·м



3. 3
   Отсоедините разъем (А) и проводку (В).



4. 4
   Установите в порядке, обратном снятию.

   ПРОЦЕДУРА УСТАНОВКИ БОЛТА КРЕПЛЕНИЯ СИДЕНЬЯ Установите в крайнее заднее положение. Убедитесь, что каждый слайд заблокирован, а затем временно затяните передний крепежный болт. Установите сиденье в крайнее переднее положение. Убедитесь, что все направляющие заблокированы, а затем полностью затяните задний крепежный болт. Установите сиденье в крайнее заднее положение. Полностью проверьте передний крепежный болт. Убедитесь, что сиденье перемещается вперед и назад плавно, а фиксирующая часть надежно фиксируется.

5. 5
   Снимите переключатель сиденья (A) и переключатель наклона спинки сиденья (B).



6. 6
   С помощью отвертки снимите переднюю защитную крышку (А).



7. 7
   С помощью отвертки снимите защитную крышку (А).



8. 8
   Отсоедините разъем (А).



9. 9
   Установите в порядке, обратном снятию.

Замена крышки экрана Замена спинки сиденья

Замените спинку сиденья в сборе, если установлена ​​активная система подголовника.

1. 1
   Снимите переднее сиденье в сборе.
2. 2
   Снимите подголовник.
3. 3

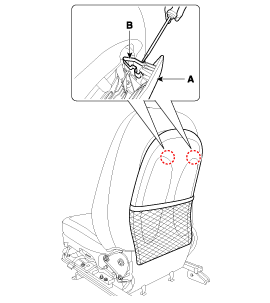

   Сдвиньте зажимы (B) с обивки спинки сиденья (A).

   Нажмите на среднюю часть зажима с помощью отвертки с плоской головкой. Будьте осторожны, чтобы не повредить клипсу.



4. 4
   Вставьте крючки (А) в раму спинки сиденья.



5. 5
   Отсоедините зажим крепления разъема (А).



6. 6
   Вытяните направляющие подголовника (A), зажимая концы направляющих, и снимите их.



7. 7
   Снимите спинку сиденья с рамы.
8. 8
   Снимите зажимы (B) на передней части спинки сиденья и снимите обивку спинки сиденья (A).



9. 9
   Установите в порядке, обратном снятию.

   Во избежание образования складок убедитесь, что материал равномерно натянут на чехол (B), прежде чем закреплять зажимы (A). Замените зажимы на новые с помощью специального инструмента (C) (09880-4F000).



10. 10
    Снимите переднее сиденье в сборе.
11. 11
    Снимите крышку щита.
12. 12
    Нажмите на крючок (А), снимите подушку сиденья (С).



13. 13
    Отсоедините разъем (А).



14. 14
    Снимите зажим (B) на передней части подушки сиденья и снимите чехол подушки сиденья (A).

    При снятии зажима-кольца снимите зажим-кольцо, нажимая на проволоку, чтобы не отделить проволоку от губки.



15. 15
    Установите в порядке, обратном снятию.

    Во избежание образования складок убедитесь, что материал равномерно натянут на чехол (B), прежде чем закреплять зажимы (A). Замените зажимы на новые с помощью специального инструмента (C) (09880-4F000).



16. 16
    Удалите следующие элементы:

    А.	Сборка переднего сиденья

    Б.	Спинка сиденья

    С.	Подушки сиденья

    Д.	Подголовник

17. 17
    Ослабив крепежный винт, снимите переднюю внутреннюю защитную крышку (А).



18. 18
    Ослабив крепежные болты, отсоедините раму спинки сиденья (А) и раму подушки сиденья (В).

    Снимите боковую подушку безопасности для замены места установки боковой подушки безопасности. Перед обслуживанием полностью ознакомьтесь с мерами предосторожности и процедурами обслуживания, относящимися к подушке безопасности (см. стр. RT-Подушка безопасности).

    Момент затяжки : 44,1 ~ 59 Н·м



19. 19
    Установите в порядке, обратном снятию.

Замена чехла подушки сиденья Замена каркаса сиденья
