Hyundai Tucson: сиденье и сиденье с электроприводом / компоненты переднего сиденья и расположение компонентов

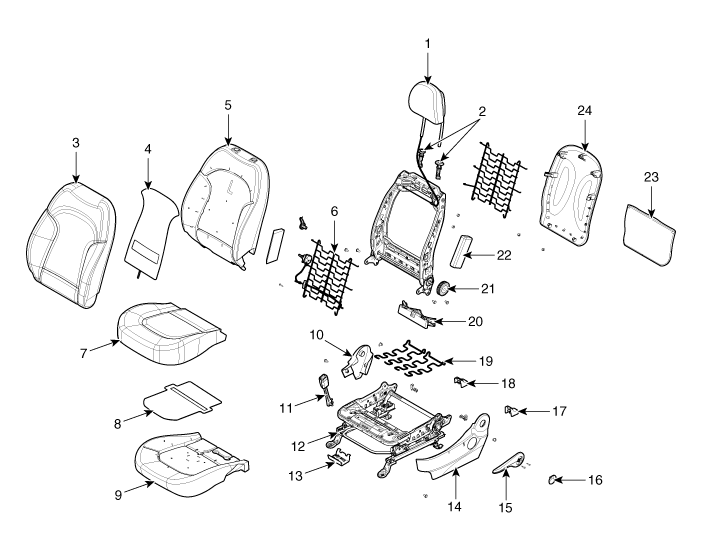

| Компоненты |
|
1. Подголовник
2. Направляющая подголовника 3. Обивка спинки сиденья 4. Подогрев спинки сиденья 5. Подушка спинки сиденья 6. Силовая резиновая опора в сборе 7. Чехол на подушку сиденья 8. Подогрев подушки сиденья |
9. Подушка сиденья
10. Внутренняя крышка экрана 11. Пряжка переднего сиденья 12. Каркас подушки сиденья в сборе 13. Кронштейн соединителя левый 14. Защитный кожух 15. Рычаг регулятора высоты левый 16. Колпачок рычага регулятора высоты |
17. Левая ножка внешней крышки
18. Ножка внутренней крышки, левая 19. Разделенная подушка для посуды 20. Подголовник ведомого тела активен 21. Циферблат ручки регулировки наклона спинки сиденья 22. Модуль боковой подушки безопасности 23. Карман для карт на спинке сиденья 24. Обивка спинки сиденья |
Процедуры ремонта переднего сиденья
Замена
Замена сиденья в сборе
1.
Снимите крышку крепления сиденья.
2.
Ослабив болты крепления узла сиденья, снимите узел сиденья (А).
Момент затяжки :
44,1 ~ 58. ...
