Kia Cadenza: Система контроля выбросов / Компоненты и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Система контроля выбросов
/ Компоненты и расположение компонентов

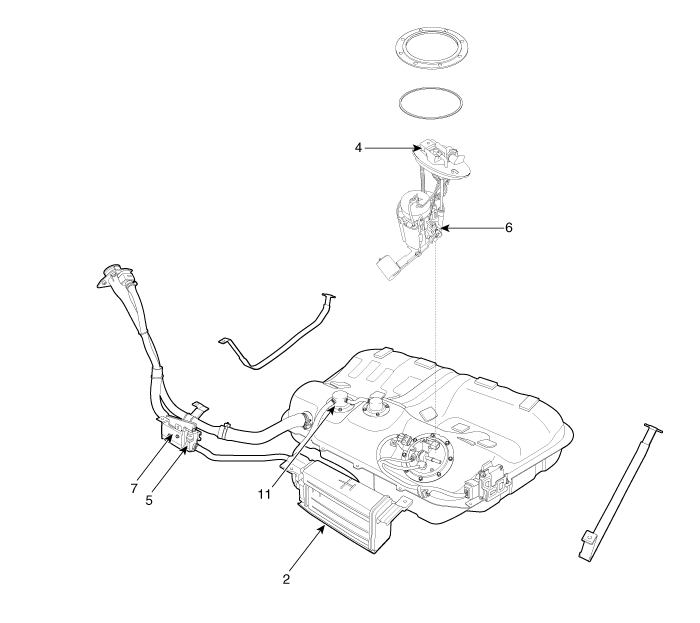

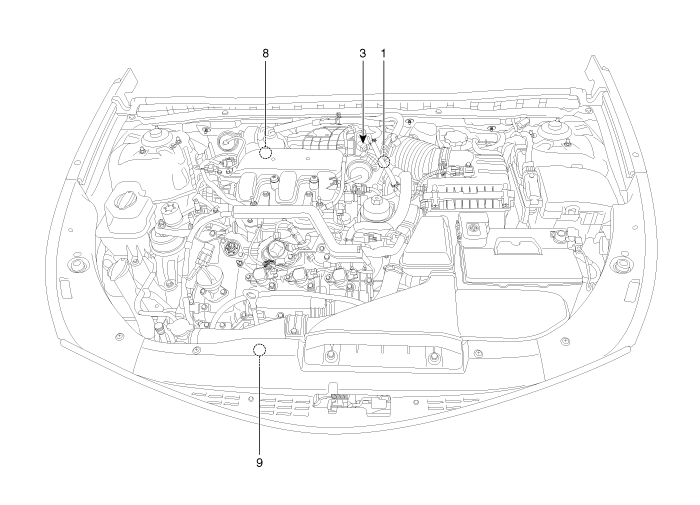

| Расположение компонентов |
|
1. Клапан PCV
2. Канистра 3. Электромагнитный клапан управления продувкой (PCSV) 4. Датчик давления в топливном баке (FTPS) 5. Клапан закрытия адсорбера (CCV) 6. Датчик уровня топлива (ДУТ) |
7. Воздушный фильтр топливного бака
8. Каталитический нейтрализатор (WCC, ряд 1) 9. Каталитический нейтрализатор (WCC, ряд 2) 10. Каталитический нейтрализатор (UCC) 11. Бортовой клапан улавливания паров дозаправки (ORVR) |
|
1. Клапан PCV
|
2. Канистра
|
|
|
|
|
3. Электромагнитный клапан управления продувкой (PCSV)
|
4. Датчик давления в топливном баке (FTPS)
|
|
|
|
|
5. Клапан закрытия адсорбера (CCV)
7. Воздушный фильтр топливного бака |
6. Датчик уровня топлива (ДУТ)
|
|
|
|
|
8. Каталитический нейтрализатор (WCC, ряд 1)
|
9. Каталитический нейтрализатор (WCC, ряд 2)
|
|
|
|
|
10. Каталитический нейтрализатор (UCC)
|
11. Бортовой клапан улавливания паров дозаправки (ORVR)
|
|
|
|
Технические характеристики
Технические характеристики
Электромагнитный клапан управления продувкой (PCSV)
▷ Спецификация
ПозицияХарактеристикиСопротивление катушки (Ом)22,0 ~ 26,0 [20°C(68°F)]
Датчик давления в топливном баке (FTPS)
▷ Тип: Пьезорезисторный ...
Описание и работа
Описание
Система контроля выбросов состоит из трех основных систем.
•
Система контроля выбросов картерных газов предотвращает попадание картерных газов.
выпуская в атмосферу. Эта система перерабатывает...
