Kia Carens: Сдержанность / Расположение компонентов и комплектующих
Kia Carens RP (2013-2018) Руководство по ремонту
/
Сдержанность
/ Компоненты и расположение компонентов

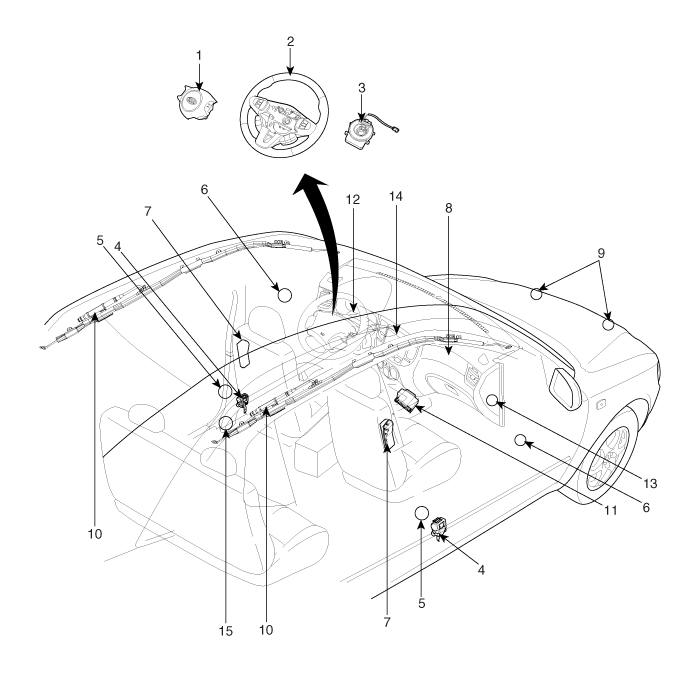

| Компоненты [левостороннее рулевое управление] |
|
1. Подушка безопасности водителя (DAB)
2. Рулевое колесо 3. Часовая пружина 4. Преднатяжитель ремня безопасности (BPT) 5. Датчик бокового удара (SIS) 6. Датчик бокового удара давления (PSIS) 7. Боковая подушка безопасности (SAB) 8. Подушка безопасности пассажира (PAB) |
9. Датчик фронтального удара
(ФИС)
10. Шторка безопасности (CAB) 11. Модуль управления дополнительной удерживающей системой (SRSCM) 12. Сигнальная лампа подушки безопасности 13. Переключатель PAB ВКЛ/ВЫКЛ 14. Лампа ВКЛ/ВЫКЛ PAB 15. Устройство аварийного крепления (EFD) |
| Расположение компонентов |

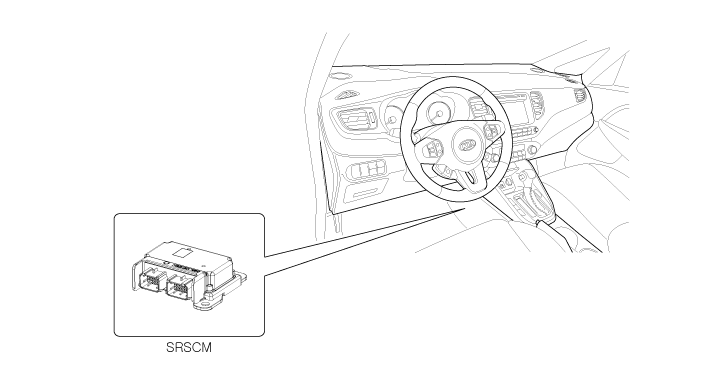

| Управление дополнительной удерживающей системой Модуль (SRSCM) |

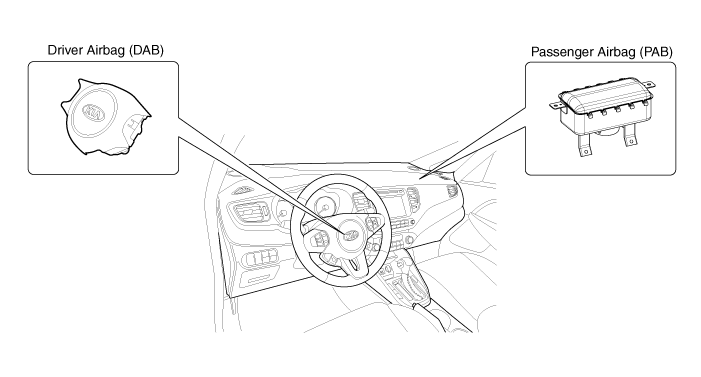

| Подушка безопасности водителя (DAB) / подушка безопасности пассажира (ПАБ) |

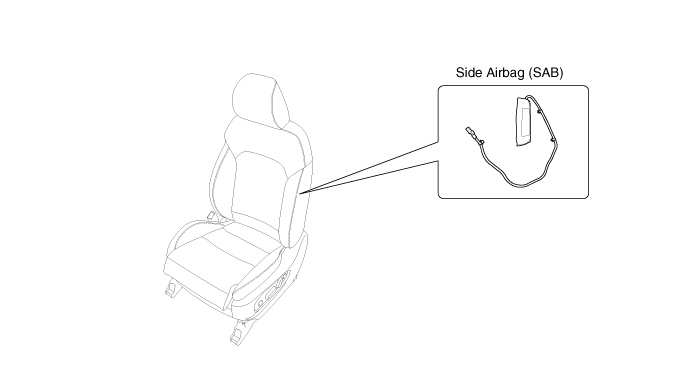

| Боковая подушка безопасности (SAB) |

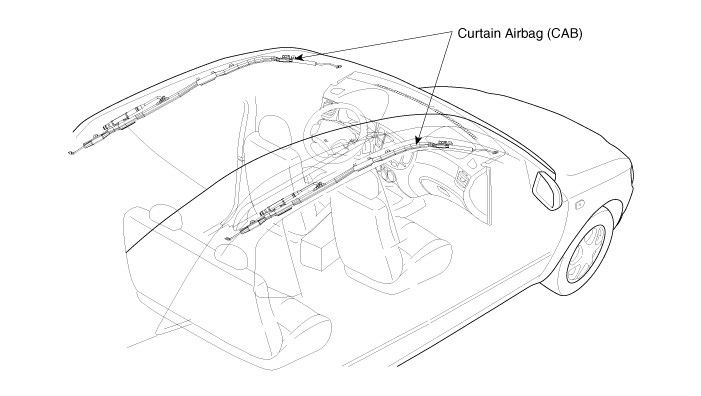

| Шторка безопасности (CAB) |

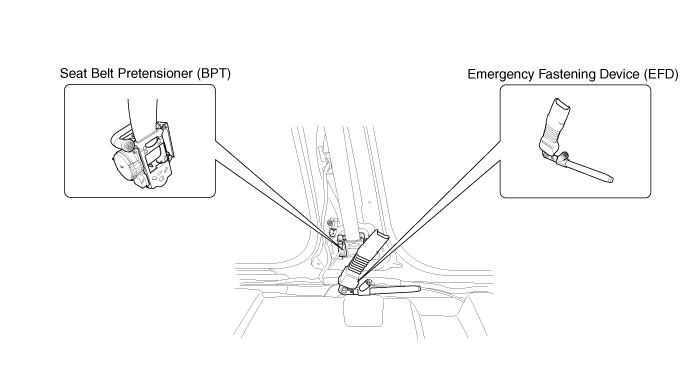

| Преднатяжитель ремня безопасности (BPT) / Аварийный Крепежное устройство (EFD) |

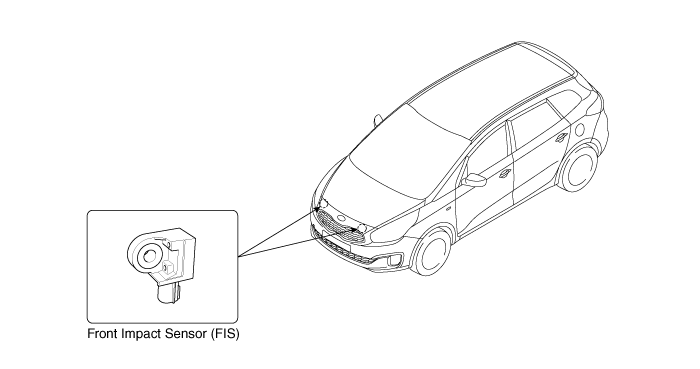

| Датчик фронтального удара (FIS) |

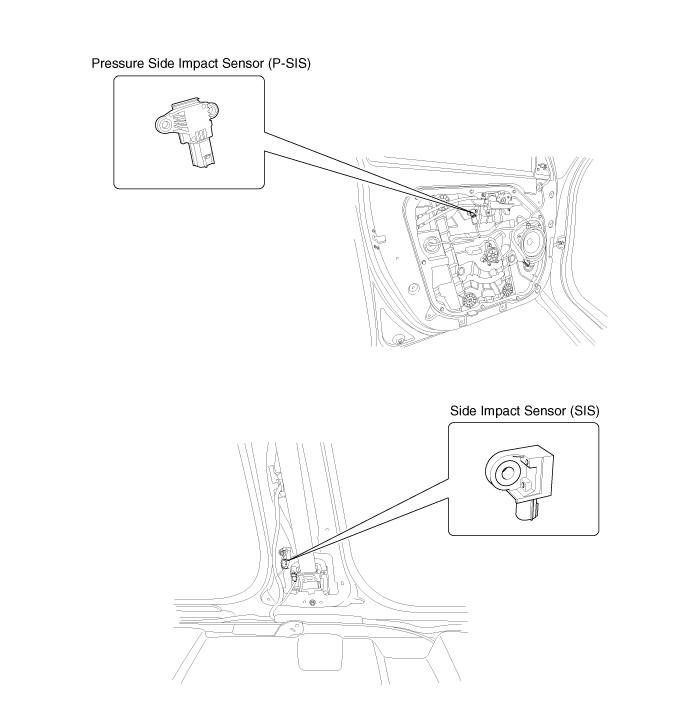

| Датчик бокового удара (SIS) |
Процедуры ремонта
Замена компонентов после
Развертывание
Перед выполнением любого ремонта SRS используйте GDS для проверки кодов DTC. Ссылаться на ...
SRSCM
...
