Приводной ремень

Компоненты и расположение компонентов

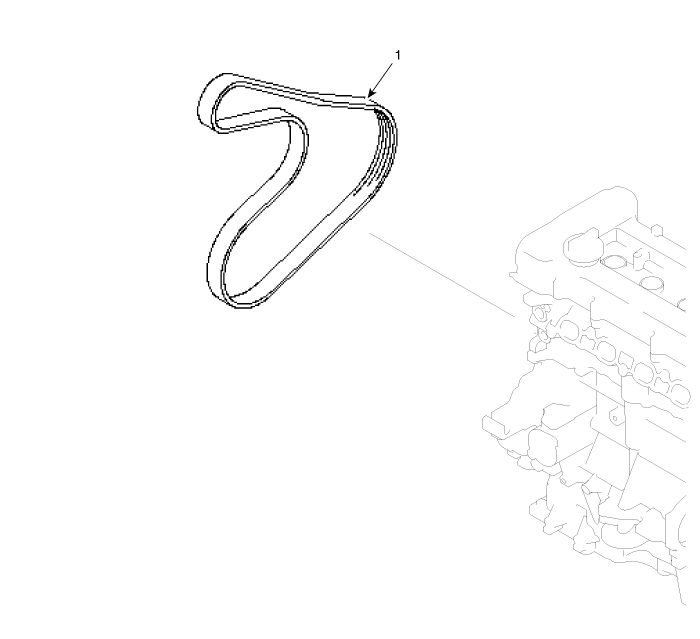

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

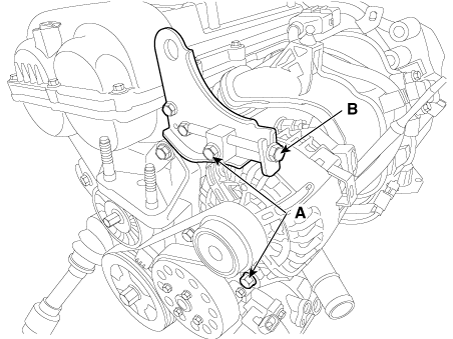

   Ослабьте болты крепления генератора (А).

3. 3

   Ослабьте натяжение приводного ремня, ослабив регулировочный болт (В).



4. 4

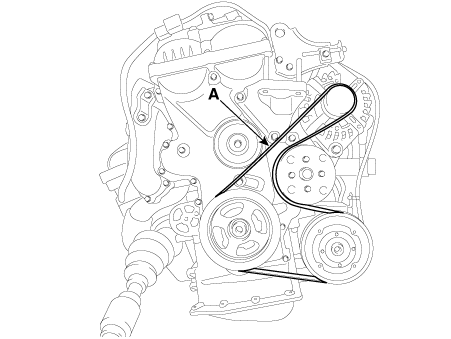

   Снимите приводной ремень (А).



осмотр

Проверка приводного ремня

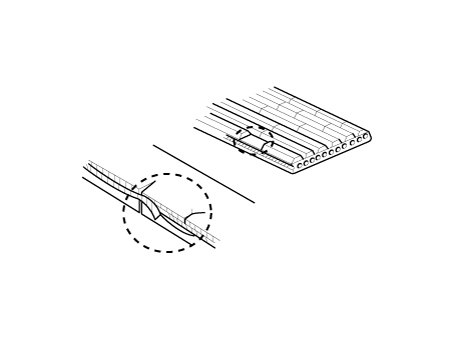

Визуально проверьте ремень на наличие чрезмерного износа, потертых шнуров и т. д.

При обнаружении дефекта замените приводной ремень.

Корректирование

Измерение и регулировка натяжения приводного ремня

Измерение натяжения ремня

Измерьте натяжение ремня с помощью механического датчика натяжения или звукового натяжителя. метр.

Напряжение

Новый пояс:

980,7–1078,7 Н (100,0–110,0 кгс, 220,5–242,5 фунт-сила)

Используемый ремень:

706,1–804,1 Н (72,0–82,0 кгс, 158,7–180,8 фунт-сила)

Использование механического датчика натяжения

1. 1

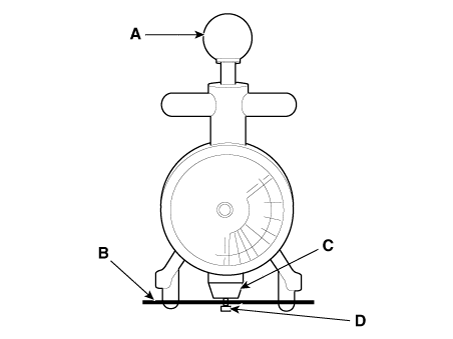

   Нажимая на ручку (А) манометра, вставьте ремень (В) между шкив и шкив (или натяжной ролик) в зазор между шпинделем (C) и крюком (D).



2. 2

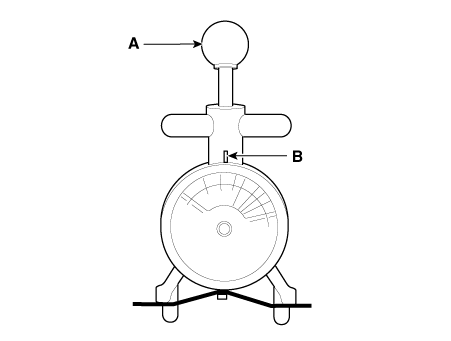

   Отпустив ручку (А), прочтите значение на циферблате, указанном стрелкой. индикатор (В).

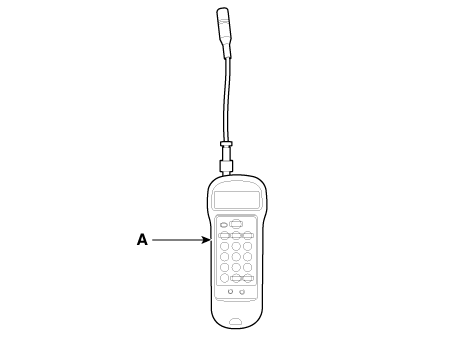

Использование звукового измерителя натяжения

1. 1

   Введите характеристики ремня в измеритель натяжения.

   Тип ремня	Место измерения	Входные данные

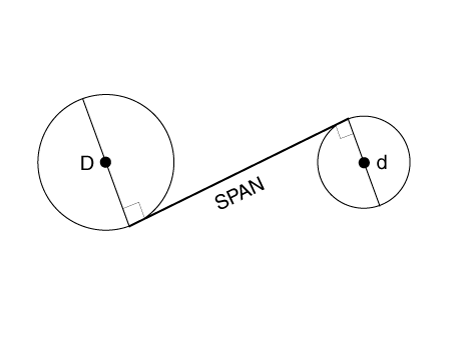

   		М (Масса, г/м.р.)	W (Ширина, ребро)	S (Размах, мм)
   С кондиционером	Шкив коленчатого вала к шкиву компрессора кондиционера	13,4	6	178,9
   Без кондиционера	Натяжитель к шкиву генератора	13,4	6	Фактическое значение измерения






2. 2

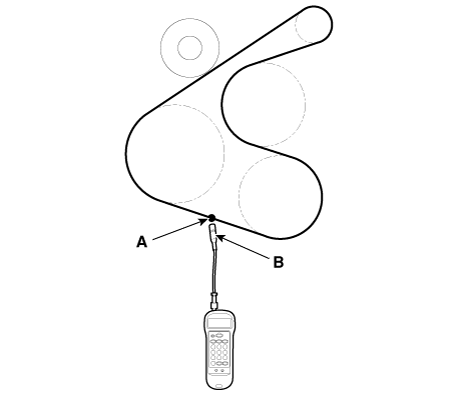

   Найдите микрофон (B) близко к центру пролета ремня (A) и подпрыгните. пояс пальцем 2-3 раза. Прочитайте значение на дисплее.



Если необходима регулировка

1. 1

   Ослабьте крепежные болты (А).

2. 2

   Слегка затяните регулировочный болт (В) по часовой стрелке ; ослабить болт против часовой стрелки с высоким натяжением.



3. 3

   Перепроверьте натяжение ремня.

4. 4

   После регулировки натяжения затяните сквозные болты.

   Момент затяжки

   Болт 12 мм (0,47 дюйма):

   26,5–37 Н·м [тип 10T]

   24,3–27 Н·м [Тип 8T]

   Болт 14 мм (0,55 дюйма):

   29,4–41 Н·м

Монтаж

1. 1

   Установите приводной ремень (А).



2. 2

   Отрегулируйте натяжение, затянув болт регулировки натяжения генератора (B) и затем установите крепежные болты (А).

   Момент затяжки

   Болт 12 мм (0,47 дюйма):

   26,5–37 Н·м [тип 10T]

   24,3–27 Н·м [Тип 8T]

   Болт 14 мм (0,55 дюйма):

   29,4–41 Н·м
