Задняя крышка переднего сиденья

Компоненты и расположение компонентов

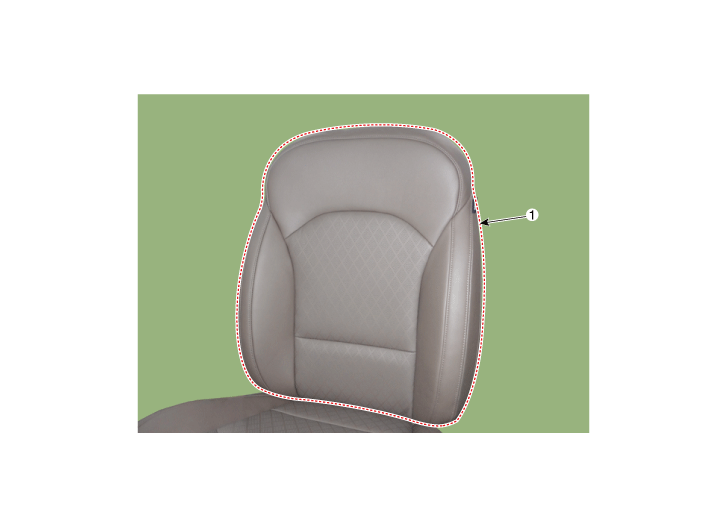

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

   Снимите наружную крышку щитка переднего сиденья.

   (См. Переднее сиденье — «Внешняя крышка щитка переднего сиденья»)

3. 3

   Снимите внутреннюю крышку щитка переднего сиденья.

   (См. Переднее сиденье — «Внутренняя крышка экрана переднего сиденья»)

4. 4

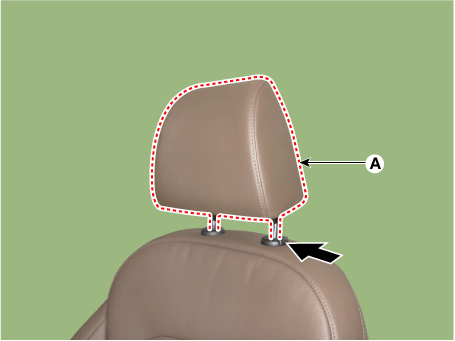

   Нажмите на стопорный штифт, снимите подголовник переднего сиденья (А).



5. 5

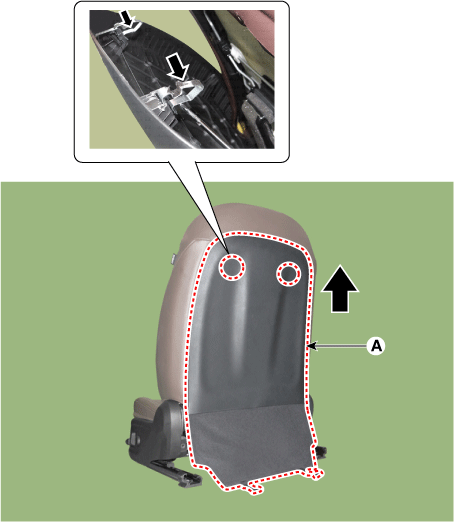

   Снимите спинку переднего сиденья (А).

   1. Отделите верхнюю заднюю крышку, нажав на стопорный штифт в направлении стрелки.

   2. Снимите обивку спинки переднего сиденья, подняв ее в направлении.



6. 6

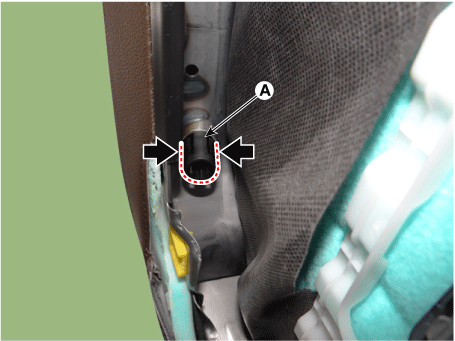

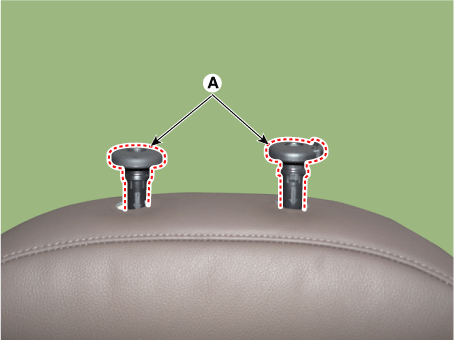

   Выверните спинку переднего сиденья наизнанку. Затем вытяните подголовник направляющих (A), зажимая обе стороны нижней части направляющих, и удалить их.





7. 7

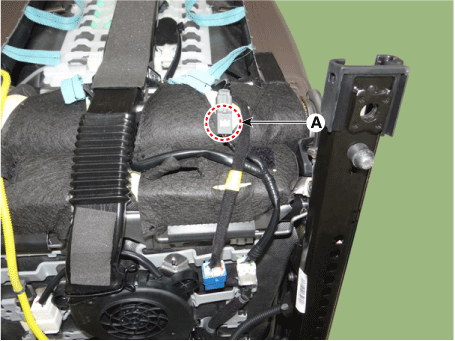

   Отсоедините разъем обогревателя спинки сиденья (А).



8. 8

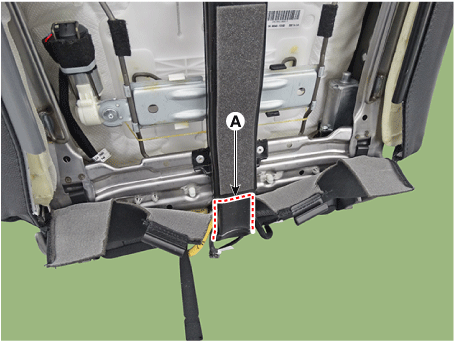

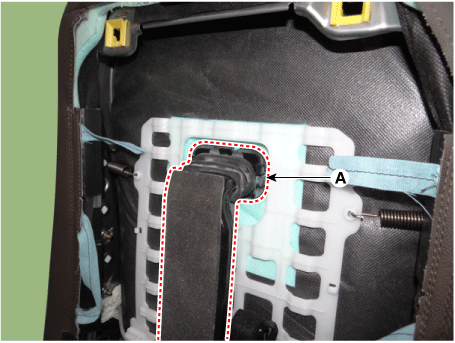

   Отсоедините передний вентиляционный канал (А).

   [Верхний]



   [Ниже]



9. 9

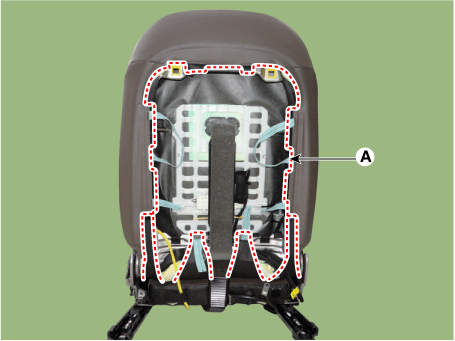

   Снимите защиту (А) с каркаса спинки переднего сиденья.



10. 10

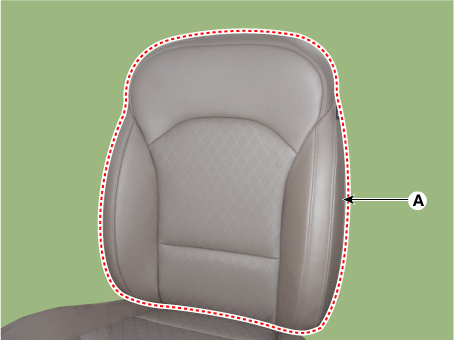

    Снимите обивку спинки переднего сиденья (А) с рамы спинки переднего сиденья.



11. 11

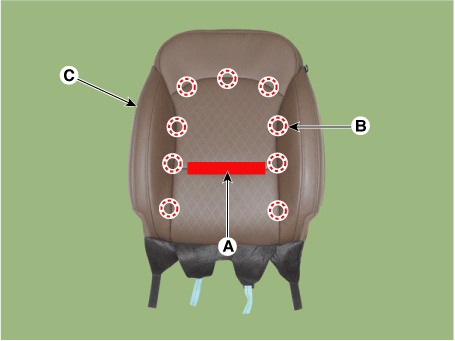

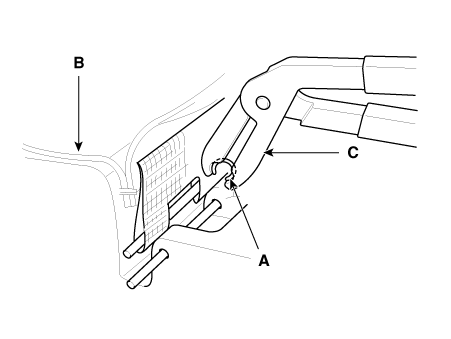

    После удаления ленты-липучки (A) и кольцевых зажимов (B) внутри обивку спинки переднего сиденья, снимите обивку спинки сиденья (С).



12. 12

    Для установки выполните процедуру удаления в обратном порядке.
