Kia Optima Hybrid: сцепление и тормоз / блок-схема

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Автоматическая трансмиссия / Сцепление и тормоз / Диаграмма потока

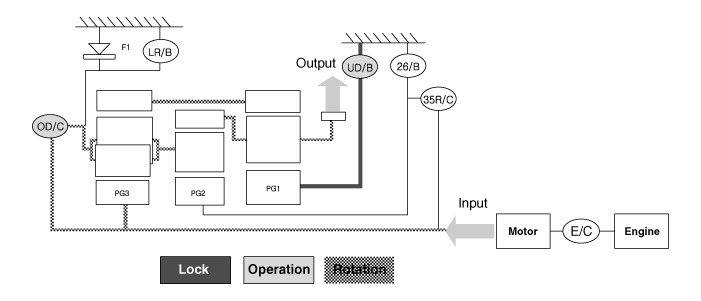

Схема потока энергии
П,Н
УД/Б
ЛР/Б
26/Б
35р/с
ОП/К
ОВК
Э/К
?
?
?
?
?
?


? Направление вращения
Активация нижнего и заднего тормоза (LR/B) > Overdrive (O/D) Блокировка ступицы > Средняя и задняя блокировка P/C
?Вращение входного вала > Вращение задней солнечной шестерни > Заднее Вращение внутренней шестерни (задний ход) > Вращение задней внешней шестерни > Задний ход Вращение кольцевой шестерни > Вращение передней кольцевой шестерни > Передняя шестерня Вращение > Вращение передней солнечной шестерни (реверс) > Ступица понижающей передачи (U/D) Вращение (Обратное)
?Вращение входного вала > Вращение фиксатора муфты повышающей передачи (OD/C)
?Вращение входного вала > 35R Вращение муфты

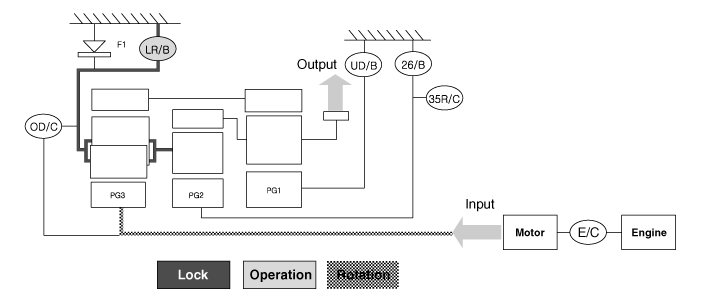

р
УД/Б
ЛР/Б
26/Б
35р/с
ОП/К
ОВК
Э/К
?
?
?
?
?
?


? Маршрут доставки энергии
? Среднее водило заблокировано, средняя солнечная шестерня вращается
? Вращение солнечной шестерни средней планетарной передачи при носитель фиксируется на месте, замедляется и вращает кольцевое пространство в обратном направлении шестерня (переднее водило), что приводит к передаче мощности на переднее водило.
? Задняя и передняя кольцевые шестерни задней планетарной передачи вращаться с пониженной скоростью, что приводит к обратному вращению без нагрузки передняя солнечная шестерня передней планетарной передачи.

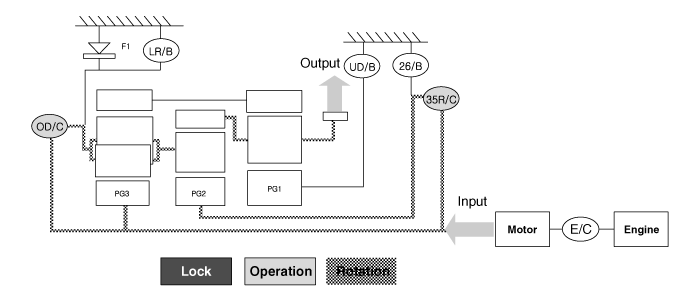

Д1
УД/Б
ЛР/Б
26/Б
35р/с
ОП/К
ОВК
Э/К
?
?
?
?
?
?


? Маршрут доставки энергии
? Передняя солнечная шестерня, среднее и заднее водило заблокированы, а задняя солнечная шестерня постоянно вращается
? Когда задняя солнечная шестерня вращается, мощность уменьшается на задний планетарный редуктор, а затем доставляется к заднему и переднему кольцевому кольцу шестерни. Затем мощность снова снижается на передней планетарной передаче, чья солнечная шестерня фиксируется на месте, а затем доставляется вперед перевозчик.
? Здесь средняя кольцевая шестерня, состоящая из единое целое с передним водилом, вращается и приводит в обратном направлении, ноль вращение нагрузки средней солнечной шестерни.

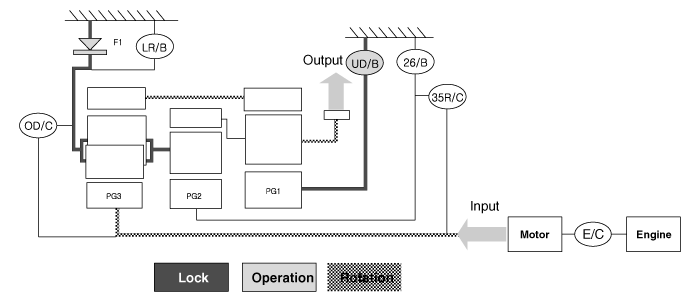

Д2
УД/Б
ЛР/Б
26/Б
35р/с
ОП/К
ОВК
Э/К
?
?
?
?
?
?


? Маршрут доставки энергии
? Передняя солнечная шестерня и средняя солнечная шестерня заблокированы, а задняя солнечная шестерня постоянно вращается.
? Вращение задней солнечной шестерни передает мощность на заднюю часть и передние кольцевые шестерни, а также реакция переднего водила и средняя кольцевая шестерня, к которой крепится солнечная шестерня, переходит на средние и задние водители, что приводит к равновесию мощности и мощности передача на передний носитель.

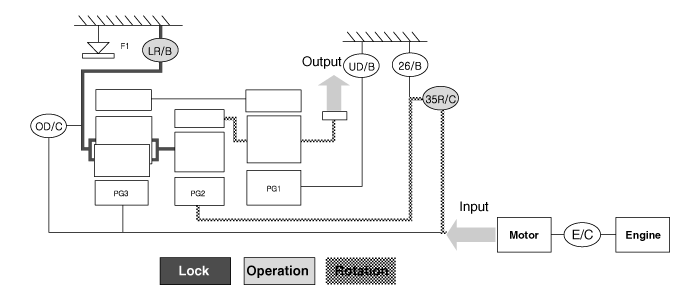

Д3
УД/Б
ЛР/Б
26/Б
35р/с
ОП/К
ОВК
Э/К
?
?
?
?
?
?


? Маршрут доставки энергии
? Передняя солнечная шестерня заблокирована, а средняя и задняя солнечные шестерни вращаются
? Вращение средней солнечной шестерни и задней солнечной шестерни передает мощность на заднюю и переднюю кольцевые шестерни, а реакцию от переднее водило и средняя кольцевая шестерня, к которой прилегает солнечная шестерня прикрепляется, переходит на средние и задние держатели, в результате чего мощность равновесие и передача мощности на переднее водило.

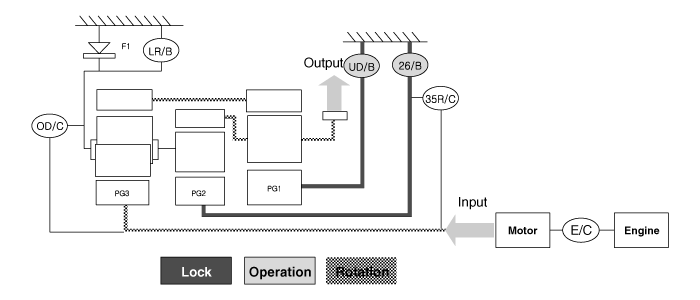

Д4
УД/Б
ЛР/Б
26/Б
35р/с
ОП/К
ОВК
Э/К
?
?
?
?
?
?


? Маршрут доставки энергии
? Передняя солнечная шестерня заблокирована, а задний водил и задняя солнечная шестерня вращаются
? Активация муфты повышающей передачи (OD/C) синхронизирует водило задней планетарной передачи и солнечные шестерни. Коэффициент вращения 1:1 проходит через заднюю и переднюю кольцевые шестерни и достигает передней переднее водило планетарной передачи, к которому крепится солнечная шестерня.
? Здесь средняя солнечная шестерня средней планетарной передачи вращается с большей скоростью в нормальном направлении и при нулевой нагрузке из-за действия уменьшенной кольцевой передачи и водила, имеющего соотношение 1:1 коэффициент вращения.

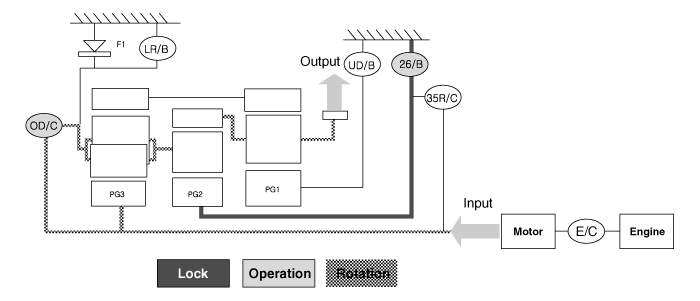

Д5
УД/Б
ЛР/Б
26/Б
35р/с
ОП/К
ОВК
Э/К
?
?
?
?
?
?


? Маршрут доставки энергии
? Среднее и заднее водила, средняя солнечная шестерня и задняя солнечная шестерня во вращении
? Среднее водило и солнечная шестерня средней планетарной передачи вращаться одновременно, в результате чего соотношение вращения 1:1 передается на среднюю кольцевую передачу (переднее водило).
? Здесь задняя планетарная передача вращается с соотношением 1:1. передаточное число, как при включении 4-й передачи; тем не менее, перед планетарная передача остается незаблокированной, а передняя солнечная шестерня вращается в нормальном направлении, при нулевой нагрузке и передаточном отношении 1:1.

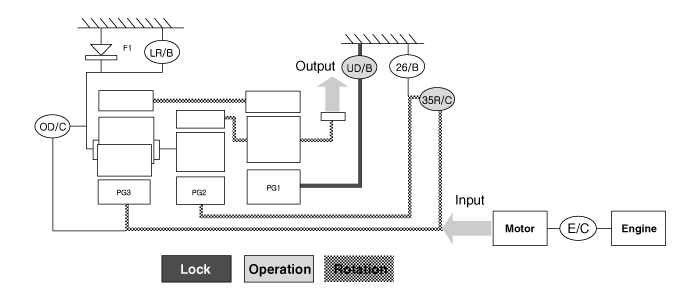

Д6
УД/Б
ЛР/Б
26/Б
35р/с
ОП/К
ОВК
Э/К
?
?
?
?
?
?
?

? Маршрут доставки энергии
? Среднее водило вращается, средняя солнечная шестерня заблокирована
? Когда солнечная шестерня средней планетарной передачи заблокирована место и перевозчику поезда разрешено вращаться, среднее кольцо шестерня увеличивает скорость вращения и передает мощность на передний перевозчик.
? Здесь задняя планетарная передача поддерживает вращение 1: 1. передаточное отношение, как при включении 4-й или 5-й передачи; тем не менее, перед планетарная передача остается незаблокированной, а передняя солнечная шестерня вращается с быстрее скорость в нормальном направлении и при нулевой нагрузке.
? Сцепление двигателя (Э/Ц)
Сцепление двигателя (E/C) выходит из режима EV.
Режим HEV и режим с приводом от двигателя, муфта двигателя (E / C) подключена к автоматической коробке передач мощности двигателя.
Режим
электромобиль
ГЭМ
Только двигатель
Муфта двигателя (Э/К)
?
?
?

Компоненты и расположение компонентов

Расположение компонентов 1. Муфта повышающей передачи (OD/C)2. Обгонная муфта (OWC)3. Тормоз низкого и заднего хода (LR/B)4. Понижающий тормоз (UD/B)5. 26 тормоз (26/Б)6. сцепление 35R (35R/C)7. Сцепление двигателя (E/C) ...
