Kia Optima Hybrid: Процедуры ремонта бампера/переднего бампера

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Бампер / Процедуры ремонта переднего бампера

Замена
•
Наденьте перчатки, чтобы защитить руки.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать крышку и другие детали.
1.
Ослабив крепежные болты и зажимы, снимите верхнюю крышку решетки радиатора (А).

2.
Ослабив винт бокового крепления переднего бампера, отсоедините боковину.

3.
Снимите передний бампер, потянув за край переднего бампера вверх, а затем вытащив его.
•

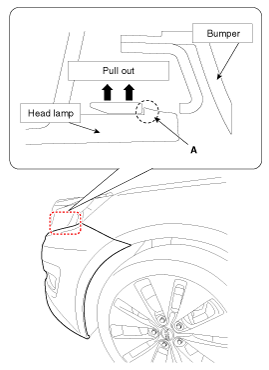

Когда вы вытаскиваете передний бампер, боковая часть переднего бампера может быть повреждена выступом (А).

4.
Снимите нижние зажимы крепления переднего бампера.

5.
Отсоедините разъемы противотуманных фар (А).
6.
Снимите передний бампер.

7.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
•
Убедитесь, что разъем подключен правильно.
Компоненты переднего бампера и расположение компонентов

Компоненты(1) 1. Крышка переднего бампера2. Верхняя полоса переднего бампера в сборе3. Верхняя крышка решетки радиатора4. Нижний элемент жесткости переднего бампера5. Рейка переднего бампера в сборе6. Боковой кронштейн переднего бампера [LH]7. Передний ...

Компоненты заднего бампера и расположение компонентов

Компоненты(1) 1. Крышка заднего бампера2. Задняя нижняя крышка в сборе Компоненты(2) 1. Крышка заднего бампера2. Задний отражатель3. Нижняя крышка заднего бампера4. Амортизатор заднего бампера5. Жгут проводов6. Задний бампер ...
