Последовательность инициализации и диагностики с помощью оборудования GDS.
Ниже приводится краткое изложение процедуры A/S с использованием GDS.
Нет.
Процедура
1
Установите транспортное средство на плоскость
2
проверка шин
3
IGN1 ВКЛ.
4
Фары ближнего света включены
5
Связь с диагностическим прибором
6
Первоначальная команда диагностическим прибором
7
Очистить код неисправности
8
IGN1 ВЫКЛ. → ВКЛ.
9
Повторное подключение к диагностическому прибору
10
Проверка выходного значения HLLD как 15% и кода DTC
11
Срабатывание ГВУ по команде диагностического прибора
12
Фара механическая Initial Aiming

1.
В автомобиле нет груза, и автомобиль должен стоять на ровной поверхности. самолет.
2.
Следует проверить выходное значение HLLD (15% для автомобиля XM) после первоначальная настройка.
3.
Следует выполнить первую начальную электрическую настройку с помощью диагностики. инструмент, а затем механическое прицеливание.
1.

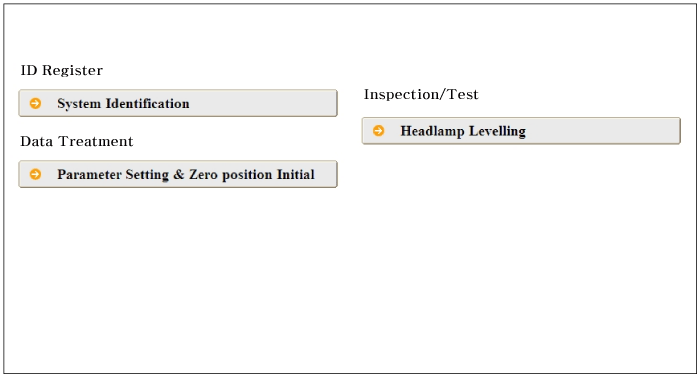

Выберите модель автомобиля и «Регулировка фар».

2.

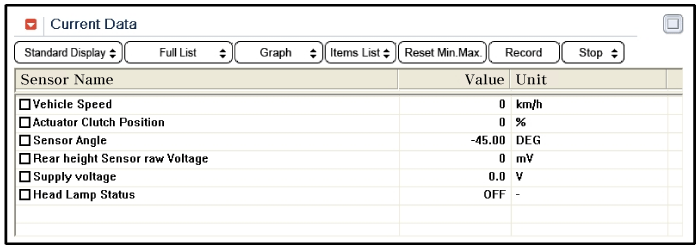

GDS может принудительно управлять приводом, контролировать входные/выходные значения и самодиагностика.

3.

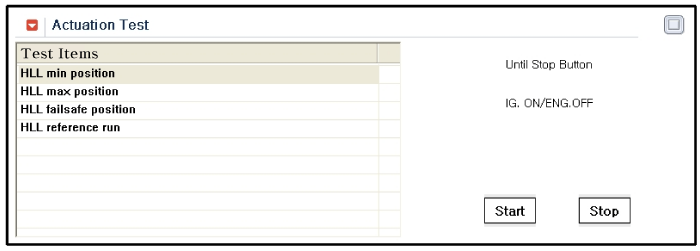

Для функционального тестирования выходов AHLS выберите «Приведение в действие». Тест".

4.

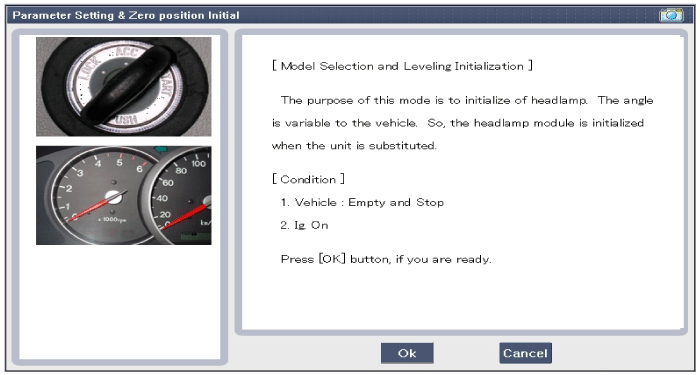

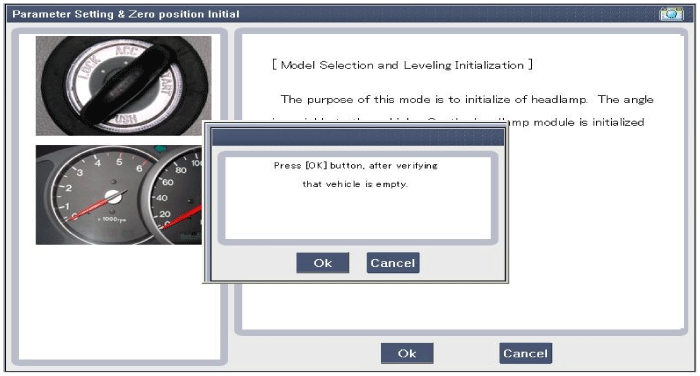

Выберите «Настройка параметров и начальное положение нуля».

5.

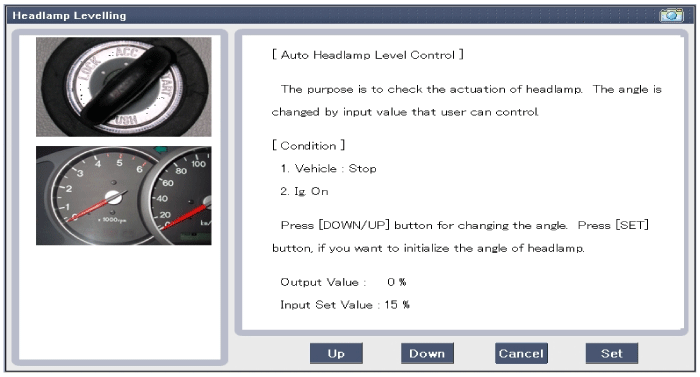

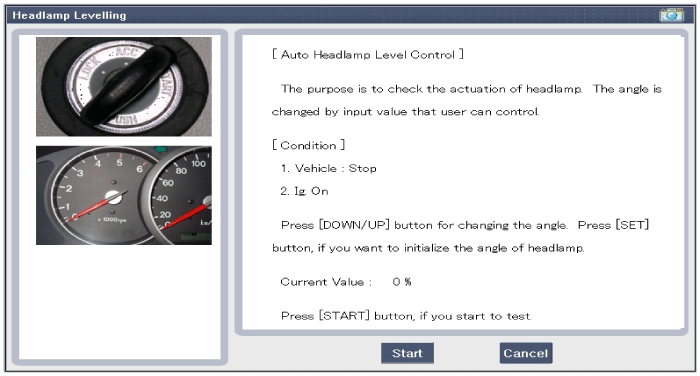

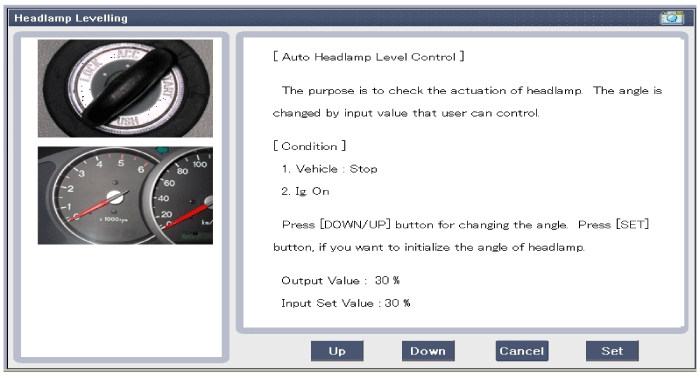

Убедитесь, что система AHLS принудительно работает в меню «Коррекция фар».

6.
Чтобы проверить код неисправности системы регулировки угла наклона фар, выберите «Диагностика». коды неисправностей"
