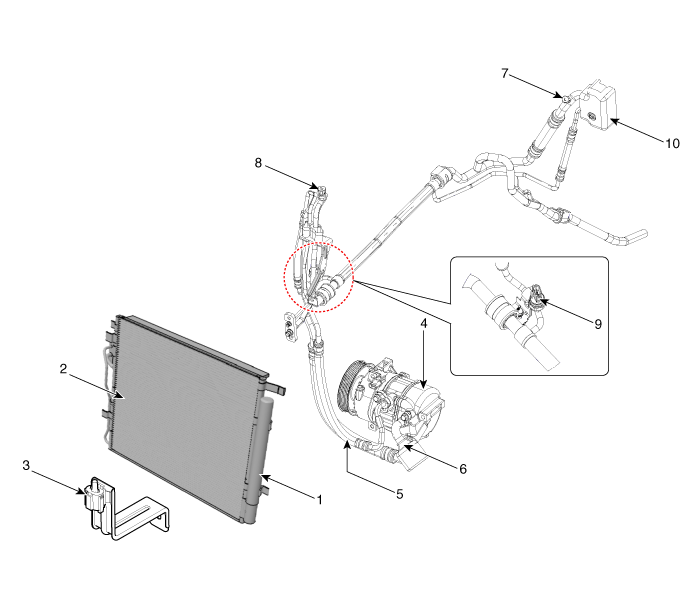

[Машинное отделение]

1. Ресивер-осушитель
2. Конденсатор
3. Датчик температуры окружающей среды
4. Компрессор
5. Сливной шланг
6. Всасывающая и жидкостная трубка в сборе
7. Сервисный порт (низкое давление)
8. Сервисный порт (высокое давление)
9. Датчик давления кондиционера
10. Расширительный клапан

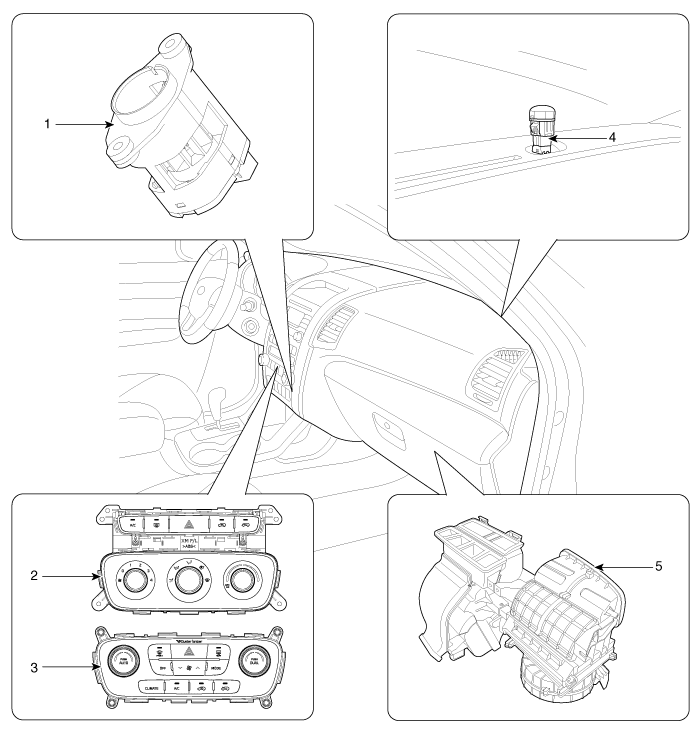

[Интерьер]

1. Автомобильный датчик
2. Блок управления отопителем и кондиционером (ручной)
3. Блок управления отопителем и кондиционером (DATC)
4. Фотодатчик
5. Нагреватель и вентилятор
