Kia Sorento: Components Location - Fuel Delivery System - Engine Control / Fuel System - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: расположение компонентов

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Управление двигателем/топливная система / Система подачи топлива / Расположение компонентов

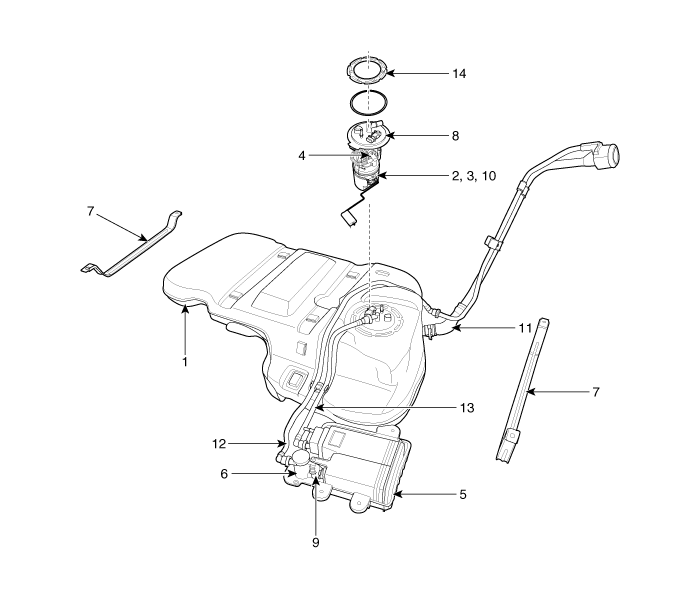

1. Топливный бак
2. Топливный насос
3. Топливный фильтр
4. Регулятор давления топлива
5. Канистра
6. Воздушный фильтр топливного бака
7. Лента топливного бака
8. Датчик давления в топливном баке (ДТДБ)
9. Клапан закрытия адсорбера (CCV)
10. Датчик уровня топлива (ДУТ)
11. Топливный шланг
12. Вентиляционная трубка
13. Паровая трубка
14. Стопорное кольцо топливного насоса

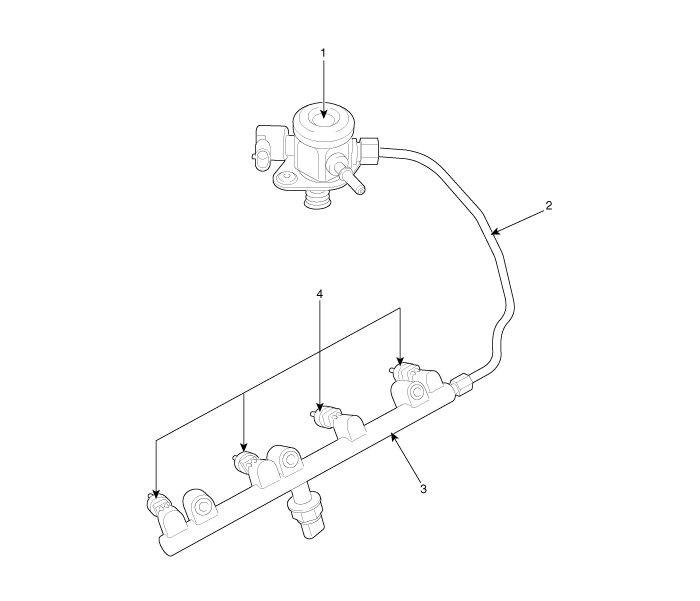

[Топливопровод высокого давления]

1. Топливный насос высокого давления
2. Топливная труба высокого давления
3. Напорная труба
4. Инжектор

В случае снятия топливного насоса высокого давления, топливную трубку, нагнетательную трубку и форсунку, возможны травмы утечка топлива высокого давления. Так что не делайте никаких ремонтных работ правильно после остановки двигателя.
