Киа Соренто: Описание
Состояние охранной сигнализации [состояние B/A]
Б/А государство
|
Описание
|
СНЯТЬ С ОХРАНЫ
|
|
1.
|
В состоянии «DISARM» запрет запуска автомобиля отсутствует. Так когда
открыта дверь, капот или задняя дверь, нет звукового сигнала и
мигает.
|
|
2.
|
Если батарея отключена, когда состояние не
«ARM/ARMWAIT/ALARM/REARM», состояние B/A устанавливается в состояние «DISARM».
|
|

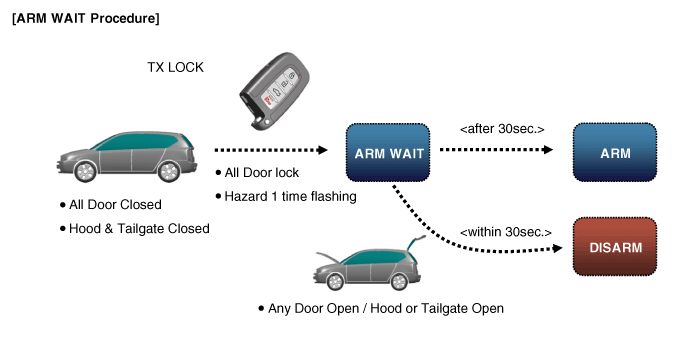

ПОДГОТОВКА
|
|
1.
|
В состоянии «ARMWAIT», когда работает таймер «30 сек.», если
этот таймер достигает «30 секунд», состояние переходит в состояние «ARM».
|
|
2.
|
Если батарея отключена в состоянии "ARMWAIT",
Состояние B/A устанавливается в состояние "ARMWAIT" и перезапускается таймер "30sec".
|
|
※ Примечание: в системе Smart Key это работает так же, как и с пассивным замком.
Б/А государство
|
Описание
|

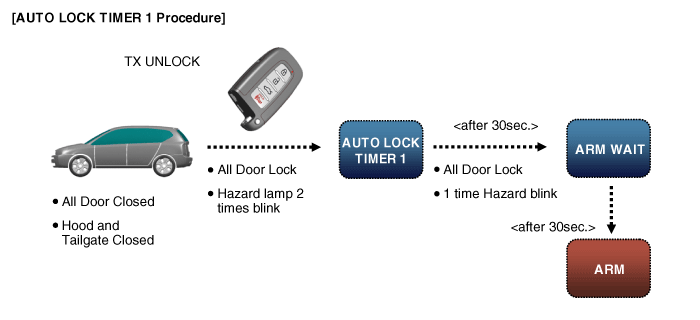

ТАЙМЕР АВТОБЛОКИРОВКИ 1
|
|
1.
|
В состоянии «AUTOLOCKTIMER1» работает таймер «30 сек.».
этот таймер истек, генерируется команда автоматической блокировки «Lock
команда».
|
|
2.
|
При срабатывании «команды блокировки» все двери изменили замок и
закрыт, то состояние B/A изменяется с «AUTOLOCKTIMER1» на «ARMWAIT
|
|
3.
|
В состоянии «AUTOLOCKTIMER1» индикатор безопасности продолжает мигать.
В состоянии «AUTOLOCKTIMER1» работает таймер «30 сек.».
таймер истек, генерируется команда автоблокировки «Команда блокировки».
При срабатывании «команды блокировки» все двери изменили замок и закрылись
затем состояние B/A изменяется с «AUTOLOCKTIMER1» на «ARMWAIT
|
|
※ Примечание: в системе смарт-ключа это работает так же, как и при пассивной разблокировке.
Б/А государство
|
Описание
|

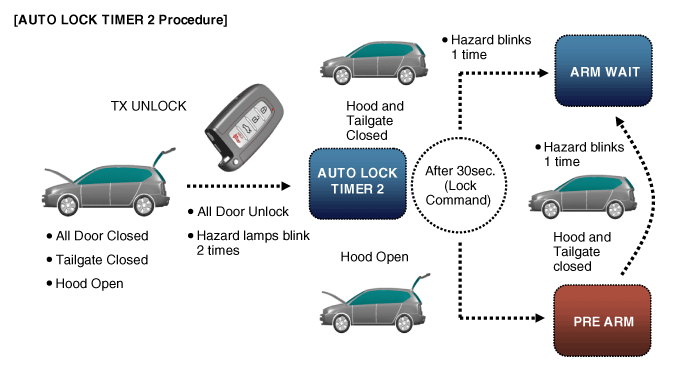

ТАЙМЕР АВТОБЛОКИРОВКИ 2
|
|
1.
|
В состоянии «AUTOLOCKTIMER2», когда работает таймер «30 сек.»,
если этот таймер истек, генерируется команда автоматической блокировки «Lock
команда».
|
|
2.
|
Все двери заперты, капот закрыт, задняя дверь закрыта
при срабатывании «команды блокировки» состояние B/A изменяется на «AUTOLOCKTIMER2».
когда «Команда блокировки» генерируется при открытом капоте.
|
|
3.
|
Когда «Команда разблокировки» сработала при условии Все
Дверь закрыта, капот открыт, состояние B/A изменяется на «AUTOLOCKTIMER2».
|
|
※ Примечание: в системе смарт-ключа это работает так же, как и при пассивной разблокировке.
Б/А государство
|
Описание
|

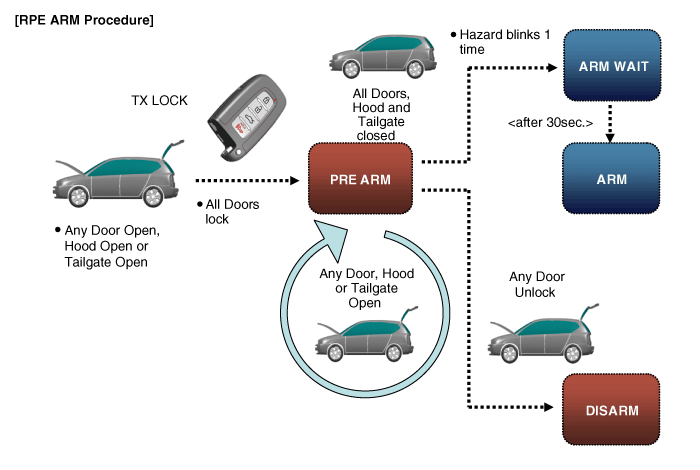

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
|
|
1.
|
Состояние «PREARM» — это когда пользователь пытается перейти на охрану, но
предварительное условие не выполнено (дверь открыта, дверь багажника открыта или
капот открыт).
|
|
2.
|
Состояние B/A изменяется на «PREARM» при появлении команды TX Lock
при любой открытой двери, капоте или багажнике.
|
|
3.
|
Состояние B/A изменяется на «PREARM», когда «30sec.» таймер истек
в «AUTOLOCKTIMER2» с открытым капотом или задней дверью
|
|
4.
|
Состояние «PREAMR» меняется на «ARM», когда все двери закрыты,
Все двери заперты, капот и задняя дверь закрыты.
|
|
5.
|
Состояние «PREAMR» меняется на «DISARM» при отпирании любой двери.
|
|
Б/А государство
|
Описание
|
RE ARM
|
|
1.
|
В состоянии «ПОВТОРНАЯ ОХРАНА», если обнаружено вторжение в автомобиль,
мигает и звук перезапускается, снова и состояние переходит в
Состояние "ТРЕВОГА".
|
|
2.
|
Состояние B/A изменяется на «REARM» после того, как таймер «27sec.»
истекает в состоянии «ТРЕВОГА», когда все двери закрыты и заперты.
|
|
Б/А государство
|
Описание
|

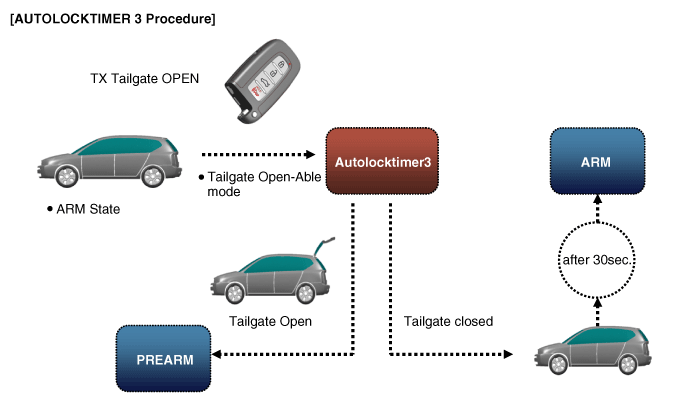

ТАЙМЕР АВТОБЛОКИРОВКИ3
|
|
1.
|
Состояние B/A изменяется на «AUTOLockTIMER3», когда TX-Tailgate
команда сработала.
|
|
2.
|
Состояние B/A изменяет «AUTOLOCKTIMER3» на «ARMWAIT», когда
«30 секунд». таймер истекает, когда все двери заперты и закрыты.
|
|
3.
|
Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любой
дверь открыта.
|
|
4.
|
В состоянии «AUTOLOCKTIMER3» работает таймер «30 сек.».
Если этот таймер истек, состояние переходит в состояние «PREARM» с
Задняя дверь открыта.
|
|
