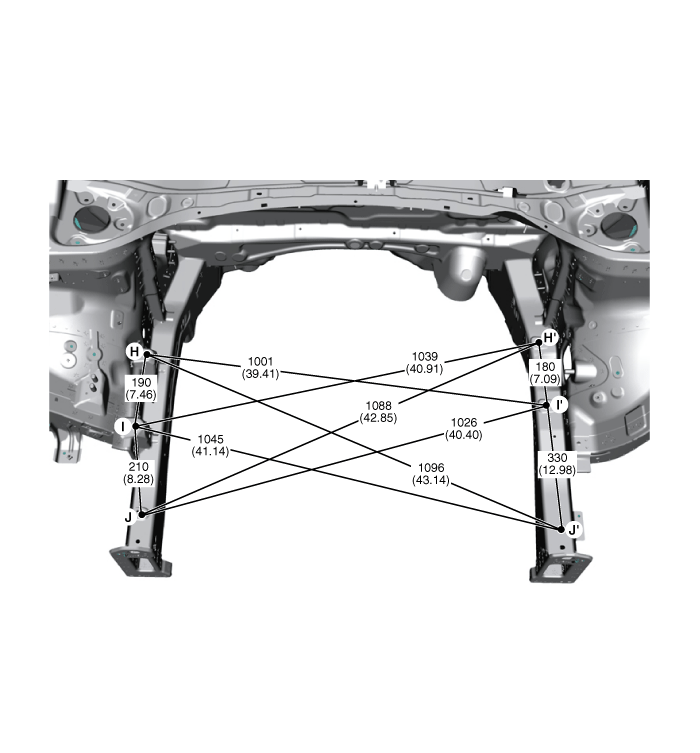

Kia Sorento: передний кузов E
|
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Отверстие для крепления петли капота (Ø11)
|
Угол верхней панели фартука крыла
|
Инструментальное отверстие в верхней панели фартука крыла
(7X12) |
|
|
|
|
|
Отверстие для крепления панели крыла (Ø9)
|
Отверстие для крепления переднего амортизатора
(Ø13) |
Инструментальное отверстие в панели капота (Ø6,6)
|
|
|
|
|
|
Внешний угол передней стойки
|
Внешний угол передней стойки
|
Отверстие кронштейна крепления двигателя (Ø13)
|
|
|
|
|
|
Монтажное отверстие коробки передач (Ø15)
|
Отверстие кронштейна крепления двигателя (Ø13)
|
Монтажное отверстие коробки передач (Ø15)
|
|
|
|
|
|
Отверстие под инструмент в переднем лонжероне (Ø11)
|
Отверстие под инструмент в переднем лонжероне (Ø11)
|
Монтажное отверстие переднего торцевого модуля (Ø13)
|
|
|
|
|
|
Монтажное отверстие переднего концевого модуля (Ø9)
|
|
|
Передняя часть корпуса D
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
...
Боковой корпус А
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
...
