Kia Sorento: Head Lamps Adjustment - Lighting System - Body Electrical System - Kia Sorento XM 2011-2023 Service Manual Киа Соренто: Регулировка фар

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Электрическая система кузова / Система освещения / Регулировка фар

Инструкции по наведению фар
Фары должны быть направлены с помощью надлежащего оборудования для регулировки луча, и в соответствии с инструкциями производителя оборудования.
Существуют ли какие-либо правила, касающиеся направления фар в зоне, где будет использоваться транспортное средство, отрегулируйте так, чтобы требования.
Поочередно поворачивайте регулировочный механизм, чтобы отрегулировать направление фары. Если оборудование для настройки луча отсутствует, действуйте следующим образом:
1.

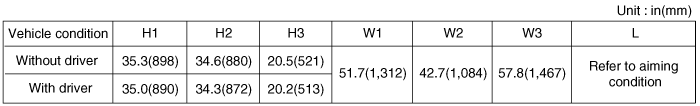

Накачайте шины до указанного давления и снимите любые нагрузки. из автомобиля, кроме водителя, запасного колеса и инструментов.
2.
Автомобиль должен стоять на ровном полу.
3.

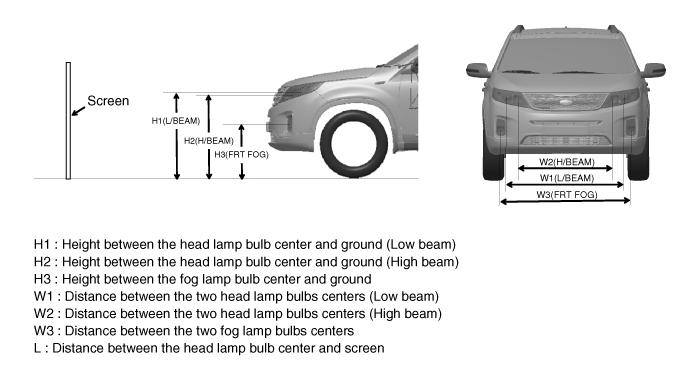

Нарисуйте вертикальные линии (вертикальные линии, проходящие через соответствующие центры фар) и горизонтальная линия (горизонтальная линия, проходящая через центр фар) на экране.
4.
Когда налобный фонарь и аккумулятор находятся в нормальном состоянии, направьте голову лампы так, чтобы самая яркая часть падала на вертикальные линии.
A : Высокий - вертикальный
B : Низкий - Горизонтальный
C : Низкий - Вертикальный

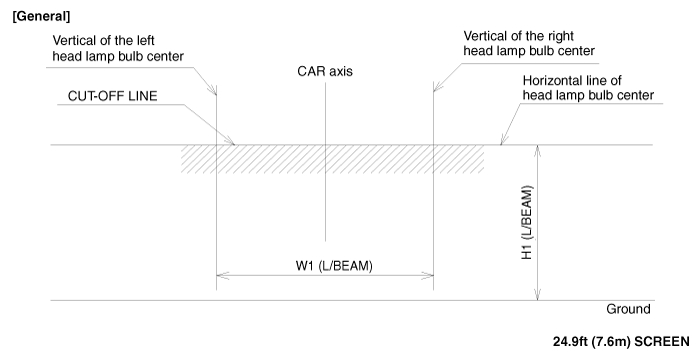

[Общий тип]

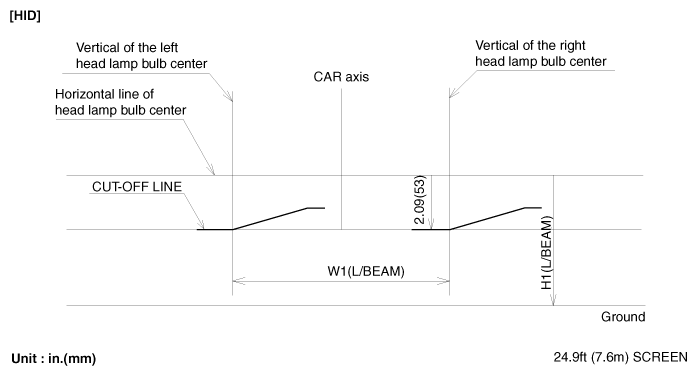

[Тип скрытого]

Направление передних противотуманных фар
Передние противотуманные фары должны быть направлены так же, как и фары. цель.
При нормальном состоянии передних противотуманных фар и аккумуляторной батареи направьте передние противотуманные фары. лампы, повернув регулировочный механизм (А).
-
При наведении на передний противотуманный фонарь противотуманный фонарь можно отрегулировать перед автомобилем, не снимая передний бампер.
-
Регулировочное прицельное отверстие расположено в нижней части противотуманная фара.

Точка прицеливания фар и противотуманных фар

1.
Включите ближний свет, когда водитель сидит в автомобиле.
Линия светотеневой границы должна проецироваться в допустимом диапазоне, указанном на картинке.
В случае оснащения устройством ручного выравнивания установите переключатель выравнивающего устройства в положение «О».
В случае оснащения устройством автоматического выравнивания установите инициализацию с помощью диагностического прибора перед прицеливанием.

2.

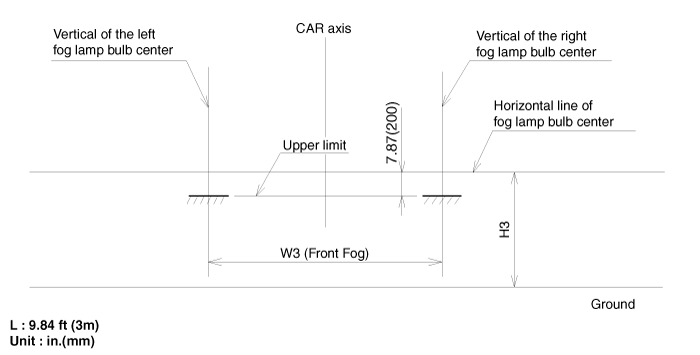

Включите передние противотуманные фары, когда водитель сидит в автомобиле.
Линия светотеневой границы должна проецироваться в допустимом диапазоне, указанном на картинке.
