Компонент блока управления отопителем и кондиционером (DATC)
Место в руководстве: Kia Sorento XM 2011-2023 Руководство по ремонту
~2мин чтения

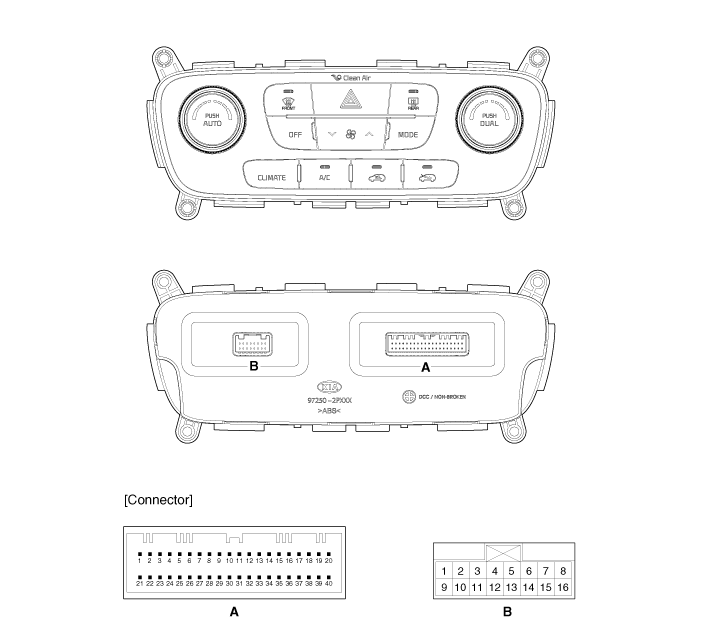

Функция контактов разъема
| Соединитель | Пин № | Функция | Соединитель | Пин № | Функция |
| А | 1 | Батарея (+) | А | 29 | Датчик температуры окружающей среды (+) |
| 2 | Задний фонарь (ILL+) | 30 | Диагностика (кластерный ионизатор) | ||
| 3 | IGN2 | 31 | ЧИСТЫЙ сигнал | ||
| 4 | Привод управления режимом (вентиляция) | 32 | ионный сигнал | ||
| 5 | Привод управления режимами (обдув тумана) | 33 | Сигнал PTC ON (низкий) | ||
| 6 | Привод контроля температуры со стороны водителя (охлаждение) | 34 | Реле PTC 2 | ||
| 7 | Привод управления со стороны водителя (теплый) | 35 | Реле PTC 3 | ||
| 8 | Привод впуска (свежий воздух) | 36 | Реле заднего вентилятора включено | ||
| 9 | Привод впуска (рециркуляционный воздух) | 37 | ECV ВХОД | ||
| 10 | Обратная связь привода управления режимами | 38 | ECV ВЫХОД | ||
| 11 | Обратная связь исполнительного механизма контроля температуры со стороны водителя | 39 | Общий сигнал заднего вентилятора (-) | ||
| 12 | Обратная связь привода впуска | 40 | Земля | ||
| 13 | Рео Детент | Б | 1 | Датчик REF (+5В) | |
| 14 | Сигнал опасности | 2 | - | ||
| 15 | Датчик температуры окружающей среды (+) | 3 | Привод контроля температуры со стороны пассажира (охлаждение) | ||
| 16 | Инкар Мотор (-) | 4 | Привод управления со стороны пассажира (теплый) | ||
| 17 | Двигатель вентилятора (+) | 5 | Обратная связь исполнительного механизма контроля температуры со стороны пассажира | ||
| 18 | Mosfet (обратная связь СТОКА) | 6 | Hi-Scan | ||
| 19 | Мосфет (ВОРОТ) | 7 | Мультимедийная шина CAN (низкая) | ||
| 20 | Реостат (ILL-) | 8 | Мультимедийная шина CAN (высокая) | ||
| 21 | IGN1 | 9 | Температура предотвращения запотевания | ||
| 22 | C_CAN (высокий) | 10 | Защита от запотевания SCK | ||
| 23 | C_CAN (низкий уровень) | 11 | Данные по предотвращению запотевания | ||
| 24 | Задний переключатель защиты от запотевания (низкий уровень) | 12 | Обратная связь привода автоматического предотвращения запотевания | ||
| 25 | HTD (задний индикатор защиты от запотевания) | 13 | Активатор автоматического предотвращения запотевания (ОТКРЫТ) | ||
| 26 | Фотодатчик со стороны пассажира (-) | 14 | Активатор автоматического предотвращения запотевания (ЗАКРЫТО) | ||
| 27 | Фотодатчик со стороны водителя (-) | 15 | Заземление датчика | ||
| 28 | Датчик температуры испарителя (+) | 16 | Земля |
