Kia Sorento: блок-схема системы

Составные части и схема функций

Составная часть		Функция
Датчик скорости автомобиля		Преобразует скорость автомобиля в пульс.
ЕСМ		Получает сигналы от датчиков и переключателей управления.
Индикатор круиз-контроля		Загорается, когда переключатель CRUISE включен (встроен в кластер)
Переключатели круиз-контроля	Переключатель ВКЛ/ВЫКЛ	Переключатель питания автоматического регулирования скорости.
	Переключатель RES+	Управляет функциями автоматического контроля скорости с помощью переключателя возобновления/ускорения. (Переключатель установки/выбега)
	SET-переключатель
Отменить переключатели	Отменить переключатель	Посылает сигналы отмены в ECM.
	Переключатель педали тормоза
	Переключатель диапазонов коробки передач (A/T)
двигатель ETC		Регулирует дроссельную заслонку в соответствии с открытием, установленным ECM.

* Система ETC: электронная система управления дроссельной заслонкой

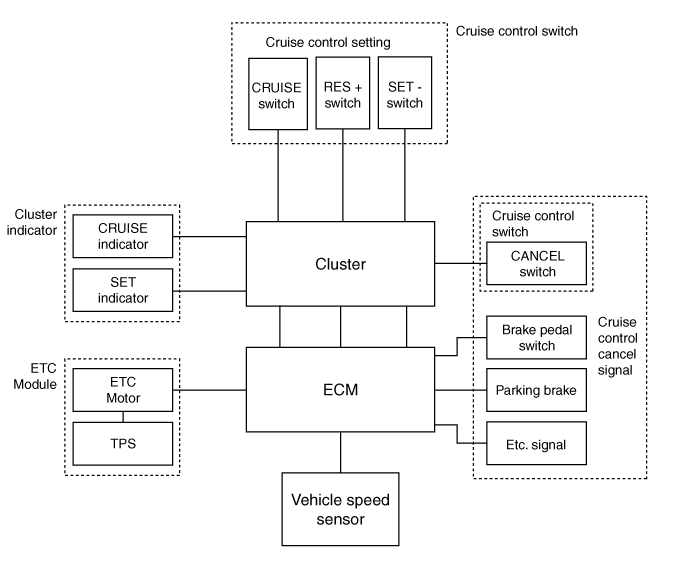

Блок-схема системы
